SHO-STP-500 (80078) | TOOL PRESETTER (HI-QUALITY TYPE) | SHOWA TOOL
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
SHO-STP-500
QTY:
1

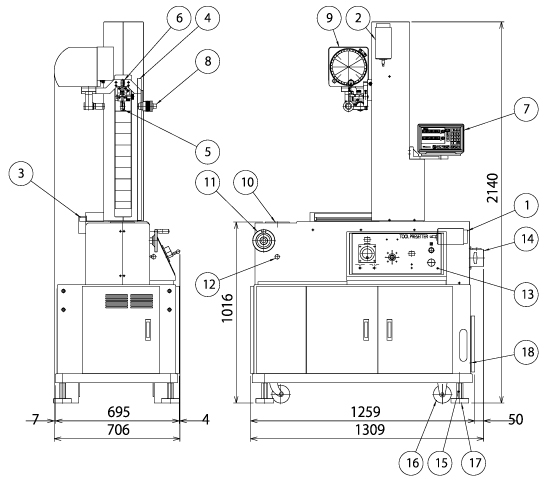

① X軸ACサーボモーター X-axis AC servomotor
② Z軸ACサーボモーター Z-axis AC servomotor
③ X軸スケール X-axis Scale
④ Z軸スケール Z-axis Scale
⑤ X軸ダイヤルゲージ X-axis dial gauge
⑥ Z軸ダイヤルゲージ Z-axis dial gauge
⑦ デジタル表示ユニット Digital display counter
⑧ 投影器(光源部) Projector(Light source)
⑨ 投影器(投影部) Projector(Projection part)
⑩ スピンドル Spindle
⑪ スピンドル回転ハンドル Spindle rotation handle
⑫ スピンドルロックピン Spindle lock pin
⑬ 操作盤 Operation panel
⑭ ハンドポンプ Hand pump
⑮ レベルボルト Level bolt
⑯ キャスター Caster
⑰ 台座 Pedestal
⑱ 電源及びエアー接続部 Connecting unit
| CODE | STP-500 (HI-Quality Type) 80078 |
|
|---|---|---|
| 測定範囲 Measurement Range |
X 軸 X-axis |
0～φ500 0～φ800 |
| Z 軸 Z-axis |
50～650 | |
| デジタル表示ユニット Digital Display Unit |
X 軸 X-axis |
0.002 (dia) |
| Z 軸 Z-axis |
0.005 (0.001) | |
| ダイヤルゲージ読み Dial Gauge Reading |
X 軸 X-axis |
0.001 |
| Z 軸 Z-axis |
0.01 (op. 0.001) |
|
| 送り機構 Feed Mechanism |
X 軸 X-axis |
ボールスクリュー Ball screw |
| Z 軸 Z-axis |
ボールスクリュー Ball screw |
|
| 操作方法（X軸、Z軸） Operation Method (X-axis & Z-axis) |
電動（2段） パルスハンドル（微調整） Electric (2 levels) Plus handle (Fine Adjustment) |
|
| 使用モータ（X軸、Z軸） Motor Type (X-axis & Z-axis) |
ACサーボモータ AC servo motor |
|
| 投影器 Optical Projector |
スクリーン径 Screen Dia. |
φ180 |
| 倍率 Magnification |
×20 | |
| スピンドル形状（いずれか、ご指定下さい） Spindle Shank (To be selected) |
BT30,35,40,45,50 (op. セラミックスピンドル) (op. Ceramic Spindle) HSK32,40,50,63,80,100 KM32,40,50,63,80 (op. ツール高さ調整機構仕様) (op. Tool height adjustment machanism type) (op. ダブルスピンドル仕様 TP-300Nのみ) (op. Double spindle type TP-300N only) |
|
| ツール着脱装置 Auto Tool Locking |
空気圧 Air pressure 0.4～0.7MPa (4～7kgf/cm²) (op. 油圧仕様) (op. Hydraulic type) |
|
| ツールクランプ力（kgf） Tool Clamping Force |
1200 (油圧仕様 Hydraulic type) |
|
| 電源 Power Supply |
AC200V 10% 50/60Hz | |
| 外形寸法 W×D×H (mm) External Dimensions |
1309×706×2140 | |
| 質量（kg） Weight |
700 | |
| 標準付属品 Standard accessories |
光源ランプ Light source lamp |
|
| マスターゲージL150、テーパクリーナ、レンチセット、カバーセット、レベルボルト用片口スパナ、台座、取扱説明書、精度表 Master gauge L150, Taper cleaner, Wrench set, Cover set, Spanner, Pedestal, Manual, Accuracy Table |
||
| แบรนด์สินค้า | SHOWA TOOL |
|---|---|
| Order No. | SHO-STP-500 |
| W | 1309 |
① X軸ACサーボモーター X-axis AC servomotor
② Z軸ACサーボモーター Z-axis AC servomotor
③ X軸スケール X-axis Scale
④ Z軸スケール Z-axis Scale
⑤ X軸ダイヤルゲージ X-axis dial gauge
⑥ Z軸ダイヤルゲージ Z-axis dial gauge
⑦ デジタル表示ユニット Digital display counter
⑧ 投影器(光源部) Projector(Light source)
⑨ 投影器(投影部) Projector(Projection part)
⑩ スピンドル Spindle
⑪ スピンドル回転ハンドル Spindle rotation handle
⑫ スピンドルロックピン Spindle lock pin
⑬ 操作盤 Operation panel
⑭ ハンドポンプ Hand pump
⑮ レベルボルト Level bolt
⑯ キャスター Caster
⑰ 台座 Pedestal
⑱ 電源及びエアー接続部 Connecting unit
