STEEL PIN GAUGE SET AA SERIES | SK NIIGATASEIKI
ราคาต่ำสุด
THB 0.00
พร้อมส่ง
SKU
SK-AA-SET

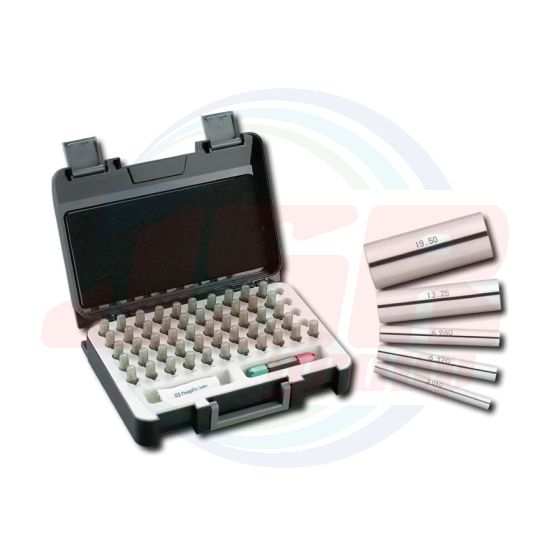

STEEL PIN GAUGE SET
AA SERIES available
The most standard and popular type pin gauge. Available from 1pc.
JCSS calibration is also available.
FEATURES
● The most popular type
● Custom made Pin Gauges are available on request
● Individual pin gauges are also available（plastic case included）
● Aluminum Pin Vise is included with AA-0A to AA-9B.
Pin Vise is included with AA-0E to AA-6F.
● For above 1.000mm, nominal size is marked on gauge
●Provide with individual pin gauge stand
By setting the most frequently used sizes on the stand, you
can save time and effort in searching for them.
（AA-00〜6B）
●With certificate of compliance
［Standard stock］
| Nominal Size （mm） |
Step （mm） |
Length （mm） |
Tolerance （μm） |
Out of Roundness （μm） |
Diameter Inequality （μm） |
Hardness （HV） |
| 0.05 | 0.01 step | 5 | ±0.5 | 0.5 | 0.5 | More than 720 |
| 0.06 … 0.09 | 10 | |||||
| 0.10 … 0.19 | 40 | ±0.8 | 0.8 | |||
| 0.200 … 0.999 | 0.001step | |||||
| 1.000 … 2.699 | 50 | |||||
| 2.700 … 10.000 | More than 650 |
|||||
| 10.01 … 20.00 | 0.01 step | ±1.5 | 0.8 | 1.3 | ||
| 20.01 … 30.00 | ±2 | 1.6 | 1.6 | |||
| 30.01 … 41.00 | - | ±3 | 3 | 3 |
※ 5mm from each edge is not precision guaranteed ※ 30.01 〜41.00 are custom made
Pin gauges are slightly chamfered on both edge at the following level;
φ 1mm…Approx. 0.03mm φ 3mm…Approx. 0.1mm φ 5mm…Approx. 0.2mm
φ 7mm…Approx. 0.25mm φ 10mm…Approx. 0.3mm
（0.010mm step）
| Order No. |
Model No. |
Nominal Size （mm） |
Pins per set |
Aluminum Pin Vise |
Weight |
| 201000 | AA-00 | 0.06 ・0.07 ・0.08 …… 0.290 | 24 | - | 0.90 |
| 201001 | AA-0A | 0.200 ・0.210 ・0.220 …… 0.500 | 31 | APV-0A | 0.95 |
| 201002 | AA-0B | 0.500 ・0.510 ・0.520 …… 1.000 | 51 | APV-0B | 1.02 |
| 201011 | AA-1A | 1.000 ・1.010 ・1.020 …… 1.500 | 51 | APV-1A | 1.03 |
| 201012 | AA-1B | 1.500 ・1.510 ・1.520 …… 2.000 | 51 | APV-1B | 1.06 |
| 201021 | AA-2A | 2.000 ・2.010 ・2.020 …… 2.500 | 51 | APV-2A | 1.09 |
| 201022 | AA-2B | 2.500 ・2.510 ・2.520 …… 3.000 | 51 | APV-2B | 1.13 |
| 201031 | AA-3A | 3.000 ・3.010 ・3.020 …… 3.500 | 51 | APV-3A | 1.18 |
| 201032 | AA-3B | 3.500 ・3.510 ・3.520 …… 4.000 | 51 | APV-3B | 1.23 |
| 201041 | AA-4A | 4.000 ・4.010 ・4.020 …… 4.500 | 51 | APV-4A | 1.29 |
| 201042 | AA-4B | 4.500 ・4.510 ・4.520 …… 5.000 | 51 | APV-4B | 1.37 |
| 201051 | AA-5A | 5.000 ・5.010 ・5.020 …… 5.500 | 51 | APV-5A | 1.44 |
| 201052 | AA-5B | 5.500 ・5.510 ・5.520 …… 6.000 | 51 | APV-5B | 1.53 |
| 201061 | AA-6A | 6.000 ・6.010 ・6.020 …… 6.500 | 51 | APV-6A | 1.63 |
| 201062 | AA-6B | 6.500 ・6.510 ・6.520 …… 7.000 | 51 | APV-6B | 1.73 |
| 201071 | AA-7A | 7.000 ・7.010 ・7.020 …… 7.500 | 51 | APV-7A | 2.33 |
| 201072 | AA-7B | 7.500 ・7.510 ・7.520 …… 8.000 | 51 | APV-7B | 2.45 |
| 201081 | AA-8A | 8.000 ・8.010 ・8.020 …… 8.500 | 51 | APV-8A | 2.58 |
| 201082 | AA-8B | 8.500 ・8.510 ・8.520 …… 9.000 | 51 | APV-8B | 2.71 |
| 201091 | AA-9A | 9.000 ・9.010 ・9.020 …… 9.500 | 51 | APV-9A | 2.85 |
| 201092 | AA-9B | 9.500 ・9.510 ・9.520 …… 10.000 | 51 | APV-9B | 3.00 |
| 201101 | AA-10A | 10.000 ・10.01 ・10.02 …… 10.50 | 51 | - | 3.12 |
| 201102 | AA-10B | 10.50 ・10.51 ・10.52 …… 11.00 | 51 | - | 3.29 |
| 201111 | AA-11A | 11.00 ・11.01 ・11.02 …… 11.50 | 51 | - | 3.46 |
| 201112 | AA-11B | 11.50 ・11.51 ・11.52 …… 12.00 | 51 | - | 3.64 |
| 201121 | AA-12A | 12.00 ・12.01 ・12.02 …… 12.50 | 51 | - | 3.83 |
| 201122 | AA-12B | 12.50 ・12.51 ・12.52 …… 13.00 | 51 | - | 4.03 |
| 201131 | AA-13A | 13.00 ・13.01 ・13.02 …… 13.50 | 51 | - | 4.24 |
| 201132 | AA-13B | 13.50 ・13.51 ・13.52 …… 14.00 | 51 | - | 4.45 |
| 201141 | AA-14A | 14.00 ・14.01 ・14.02 …… 14.50 | 51 | - | 4.67 |
| 201142 | AA-14B | 14.50 ・14.51 ・14.52 …… 15.00 | 51 | - | 4.90 |
| 201151 | AA-15A | 15.00 ・15.01 ・15.02 …… 15.50 | 51 | - | 5.14 |
| 201152 | AA-15B | 15.50 ・15.51 ・15.52 …… 16.00 | 51 | - | 5.38 |
| 201161 | AA-16A | 16.00 ・16.01 ・16.02 …… 16.50 | 51 | - | 5.79 |
| 201162 | AA-16B | 16.50 ・16.51 ・16.52 …… 17.00 | 51 | - | 6.05 |
| 201171 | AA-17A | 17.00 ・17.01 ・17.02 …… 17.50 | 51 | - | 6.32 |
| 201172 | AA-17B | 17.50 ・17.51 ・17.52 …… 18.00 | 51 | - | 6.60 |
| 201181 | AA-18A | 18.00 ・18.01 ・18.02 …… 18.50 | 51 | - | 6.88 |
| 201182 | AA-18B | 18.50 ・18.51 ・18.52 …… 19.00 | 51 | - | 7.18 |
| 201191 | AA-19A | 19.00 ・19.01 ・19.02 …… 19.50 | 51 | - | 7.48 |
| 201192 | AA-19B | 19.50 ・19.51 ・19.52 …… 20.00 | 51 | - | 7.78 |
（0.005mm step）
| Order No. |
Model No. |
Nominal Size （mm） |
Pins per set |
Aluminum Pin Vise |
Weight |
| 202005 | AA-0E | 0.500 ・0.505 ・0.510 …… 0.750 | 51 | PV-0B | 1.12 |
| 202006 | AA-0F | 0.750 ・0.755 ・0.760 …… 1.000 | 51 | PV-0B | 1.12 |
| 202103 | AA-1C | 1.000 ・1.005 ・1.010 …… 1.250 | 51 | PV-1A | 1.13 |
| 202104 | AA-1D | 1.250 ・1.255 ・1.260 …… 1.500 | 51 | PV-1A | 1.14 |
| 202105 | AA-1E | 1.500 ・1.505 ・1.510 …… 1.750 | 51 | PV-1B | 1.15 |
| 202106 | AA-1F | 1.750 ・1.755 ・1.760 …… 2.000 | 51 | PV-1B | 1.16 |
| 202203 | AA-2C | 2.000 ・2.005 ・2.010 …… 2.250 | 51 | PV-2A | 1.18 |
| 202204 | AA-2D | 2.250 ・2.255 ・2.260 …… 2.500 | 51 | PV-2A | 1.20 |
| 202205 | AA-2E | 2.500 ・2.505 ・2.510 …… 2.750 | 51 | PV-2B | 1.22 |
| 202206 | AA-2F | 2.750 ・2.755 ・2.760 …… 3.000 | 51 | PV-2B | 1.24 |
| 202303 | AA-3C | 3.000 ・3.005 ・3.010 …… 3.250 | 51 | PV-3A | 1.27 |
| 202304 | AA-3D | 3.250 ・3.255 ・3.260 …… 3.500 | 51 | PV-3A | 1.30 |
| 202305 | AA-3E | 3.500 ・3.505 ・3.510 …… 3.750 | 51 | PV-3B | 1.33 |
| 202306 | AA-3F | 3.750 ・3.755 ・3.760 …… 4.000 | 51 | PV-3B | 1.36 |
| 202403 | AA-4C | 4.000 ・4.005 ・4.010 …… 4.250 | 51 | PV-4A | 1.39 |
| 202404 | AA-4D | 4.250 ・4.255 ・4.260 …… 4.500 | 51 | PV-4A | 1.42 |
| 202405 | AA-4E | 4.500 ・4.505 ・4.510 …… 4.750 | 51 | PV-4B | 1.46 |
| 202406 | AA-4F | 4.750 ・4.755 ・4.760 …… 5.000 | 51 | PV-4B | 1.50 |
| 202503 | AA-5C | 5.000 ・5.005 ・5.010 …… 5.250 | 51 | PV-5A | 1.54 |
| 202504 | AA-5D | 5.250 ・5.255 ・5.260 …… 5.500 | 51 | PV-5A | 1.58 |
| 202505 | AA-5E | 5.500 ・5.505 ・5.510 …… 5.750 | 51 | PV-5B | 1.62 |
| 202506 | AA-5F | 5.750 ・5.755 ・5.760 …… 6.000 | 51 | PV-5B | 1.67 |
| 202603 | AA-6C | 6.000 ・6.005 ・6.010 …… 6.250 | 51 | PV-6A | 1.71 |
| 202604 | AA-6D | 6.250 ・6.255 ・6.260 …… 6.500 | 51 | PV-6A | 1.76 |
| 202605 | AA-6E | 6.500 ・6.505 ・6.510 …… 6.750 | 51 | PV-6B | 1.81 |
| 202606 | AA-6F | 6.750 ・6.755 ・6.760 …… 7.000 | 51 | PV-6B | 1.87 |
| 202703 | AA-7C | 7.000 ・7.005 ・7.010 …… 7.250 | 51 | - | 2.26 |
| 202704 | AA-7D | 7.250 ・7.255 ・7.260 …… 7.500 | 51 | - | 2.32 |
| 202705 | AA-7E | 7.500 ・7.505 ・7.510 …… 7.750 | 51 | - | 2.38 |
| 202706 | AA-7F | 7.750 ・7.755 ・7.760 …… 8.000 | 51 | - | 2.44 |
| 202803 | AA-8C | 8.000 ・8.005 ・8.010 …… 8.250 | 51 | - | 2.50 |
| 202804 | AA-8D | 8.250 ・8.255 ・8.260 …… 8.500 | 51 | - | 2.57 |
| 202805 | AA-8E | 8.500 ・8.505 ・8.510 …… 8.750 | 51 | - | 2064 |
| 202806 | AA-8F | 8.750 ・8.755 ・8.760 …… 9.000 | 51 | - | 2.71 |
| 202903 | AA-9C | 9.000 ・9.005 ・9.010 …… 9.250 | 51 | - | 2.78 |
| 202904 | AA-9D | 9.250 ・9.255 ・9.260 …… 9.500 | 51 | - | 2.85 |
| 202905 | AA-9E | 9.500 ・9.505 ・9.510 …… 9.750 | 51 | - | 2.93 |
| 202906 | AA-9F | 9.750 ・9.755 ・9.760 …… 10.000 | 51 | - | 3.00 |
| แบรนด์สินค้า | NIIGATA SEIKI (SK) |
|---|
