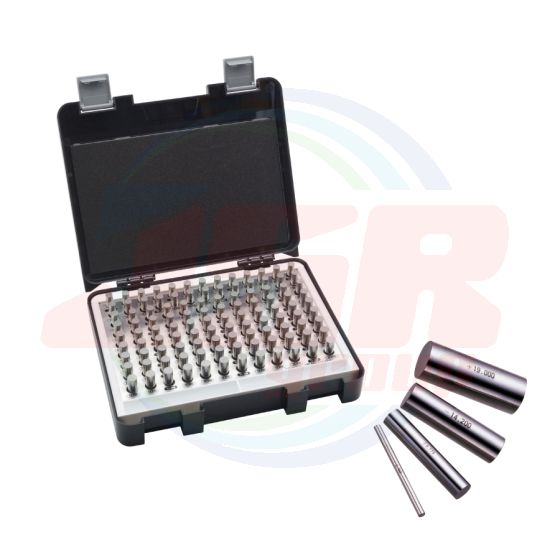

STEEL PIN GAUGE SET PG SERIES | SK Niigata Seiki
ราคาต่ำสุด
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
PG SERIES
QTY:
0
FEATURES
● Pin Gauges with tolerance of +2 to +5μm or -2 to -5μm based on nominal size
● Please indicate "plus" or "minus" when ordering
● With certificate of compliance
● Individual Pin Gauges are also available
SPECIFICATIONS
［Standard stock］
| Size （mm） |
Step （mm） |
Length （mm） |
Tolerance （μm） |
Out of Roundness （μm） |
Diameter Inequality （μm） |
Hardness （HV） |
| 0.100 … 0.190 | 0.010 step | 20 | Plus or Minus 2〜5 |
1.5 | 1.5 | More than 720 |
| 0.200 … 0.290 | 40 | |||||
| 0.300 … 0.975 | 0.025 step | |||||
| 1.000 … 2.675 | 50 | |||||
| 2.700 … 12.975 | More than 650 | |||||
| 13.000 … 19.000 | 0.1 step | ※ |
※ The tolerance of 13.000〜19.000 Pin Gauges is with Plus or Minus 1〜5μm
※ 5mm from each edge is not precision guaranteed (Length 30mm over)
（0.01mm step）
| Order No. | Nominal size | Step | Pins per set |
Weight （Including case） |
| PG-00 | 0.100・ 0.110・ 0.120 … 0.290 | 0.010 step | 20 | 0.89kg |
| PG-0 | 0.300・ 0.325・ 0.350 … 1.525 | 0.025 step | 50 | 0.99kg |
| PG-1 | 1.550・ 1.575・ 1.600 … 6.275 | 190 | 2.52kg | |
| PG-2A | 6.300・ 6.325・ 6.350 … 9.775 | 140 | 4.31kg | |
| PG-2B | 9.800・ 9.825・ 9.850 … 12.525 | 110 | 5.73kg | |
| PG-2C | 12.550・ 12.575・ 12.600 … 12.975 | 18 | 2.20kg | |
| PG-3 | 13.000・ 13.100・ 13.200 … 19.000 | 0.100 step | 61 | 6.29kg |
| แบรนด์สินค้า | NIIGATA SEIKI (SK) |
|---|
