●「高能率」「低抵抗」「経済的4コーナ仕様」に加え、高送り工具の常識とされていた「削り残し」を削減！！次工程の負担を軽減します。

・ High efficiency, low cutting force, and economical 4-corner specification leaves less of the uncut remnants. Reduces the load on the next process.

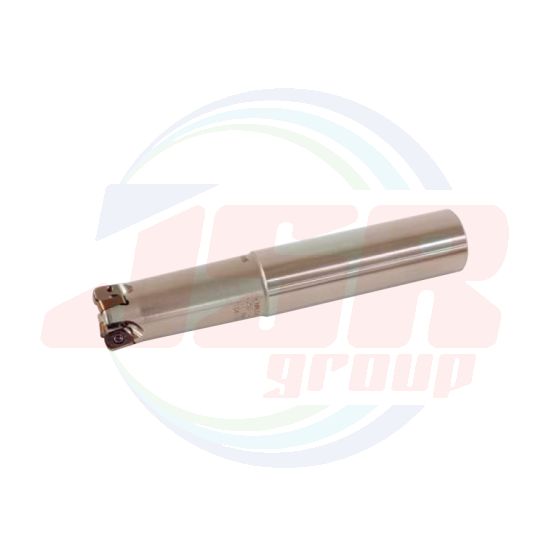

シャンクタイプ Shank type

タイプ Type		商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size (mm)						形状 Shape	適用インサート Recommended insert
					DCX	DC	LF	LH	LS	DCONMS
Shank type　シャンクタイプ	Regular　レギュラー	TD4N2016S-2	●	2	16	10	100	30	70	16	Fig.1	ENMU0603ER-B/C ENGU0603ER-C
		TD4N2017S-2	●	2	17	11	100	30	70	16	Fig.2
		TD4N2018S-2	●	2	18	12	100	30	70	16	Fig.2
		TD4N2020S-3	●	3	20	14	130	50	80	20	Fig.1
		TD4N2021S-3	●	3	21	15	130	50	80	20	Fig.2
		TD4N2022S-3	●	3	22	16	130	50	80	20	Fig.2
		TD4N2025S-4	●	4	25	19	140	60	80	25
		TD4N2030S-4	●	4	30	24	150	70	80	32	Fig.1
		TD4N2032S-5	●	5	32	26	150	70	80	32
		TD4N2035S-5	●	5	35	29	150	45	105	32	Fig.2
		TD4N2040S32-6	●	6	40	34	150	45	105	32	Fig.2
	Long　ロング	TD4N2016L-2	●	2	16	10	150	50	100	16	Fig.1
		TD4N2018L-2	●	2	18	12	150	25	125	16	Fig.2
		TD4N2020L-3	●	3	20	14	160	80	80	20	Fig.1
		TD4N2022L-3	●	3	22	16	160	30	130	20	Fig.2
		TD4N2025L-4	●	4	25	19	180	100	80	25	Fig.1
		TD4N2028L-4	●	4	28	22	180	35	145	25	Fig.2
		TD4N2032L-5	●	5	32	26	200	120	80	32	Fig.1
		TD4N2035L-5	●	5	35	29	200	40	160	32	Fig.2
		TD4N2040L32-6	●	6	40	34	220	45	175	32	Fig.2

エアー穴付き With air hole

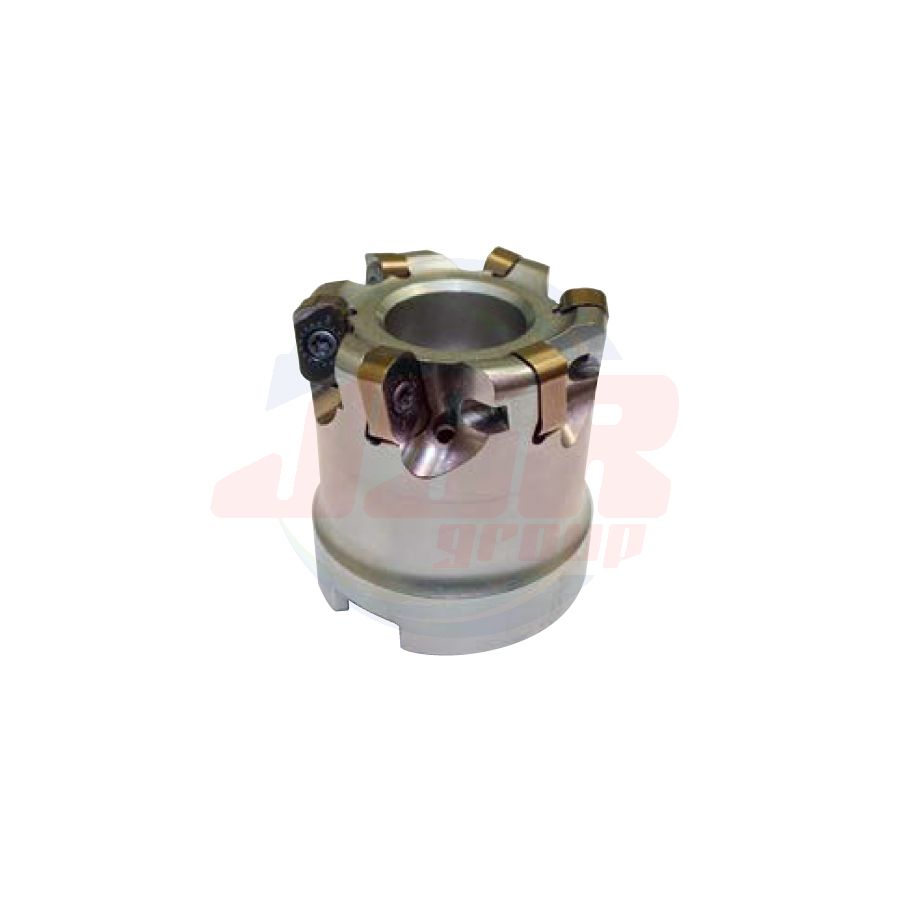

ボアタイプ Bore type

タイプ Type	商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size (mm)									適用インサート Recommended insert

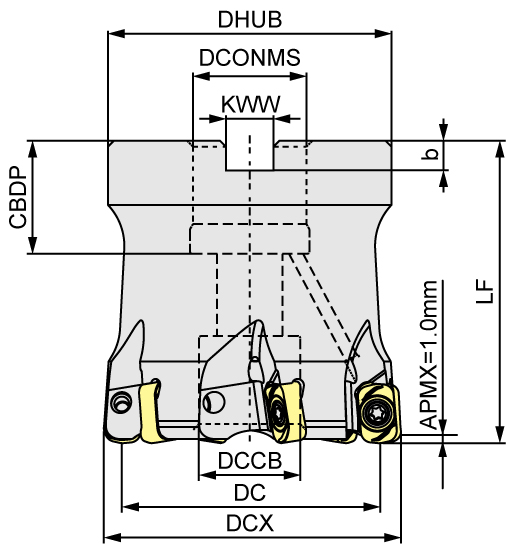

タイプ Type	商品コード Item code	在庫 Stock	刃数 No.of flutes	DCX	DC	DHUB	LF	CBDP	KWW	b	DCONMS	DCCB	適用インサート Recommended insert
内径インチサイズ Internal diameter inch size	TD4N2050B-6	●	6	50	44	47	50	19	8.4	5	22.225	17	ENMU0603ER-B/C ENGU0603ER-C
内径ミリサイズ Internal diameter mm size	TD4N2050BM-6	●	6	50	44	47	50	20	10.4	6.3	22	17	ENMU0603ER-B/C ENGU0603ER-C

【注意】アーバ用ねじは付属しません。　【Note】Arbor screw is not included.

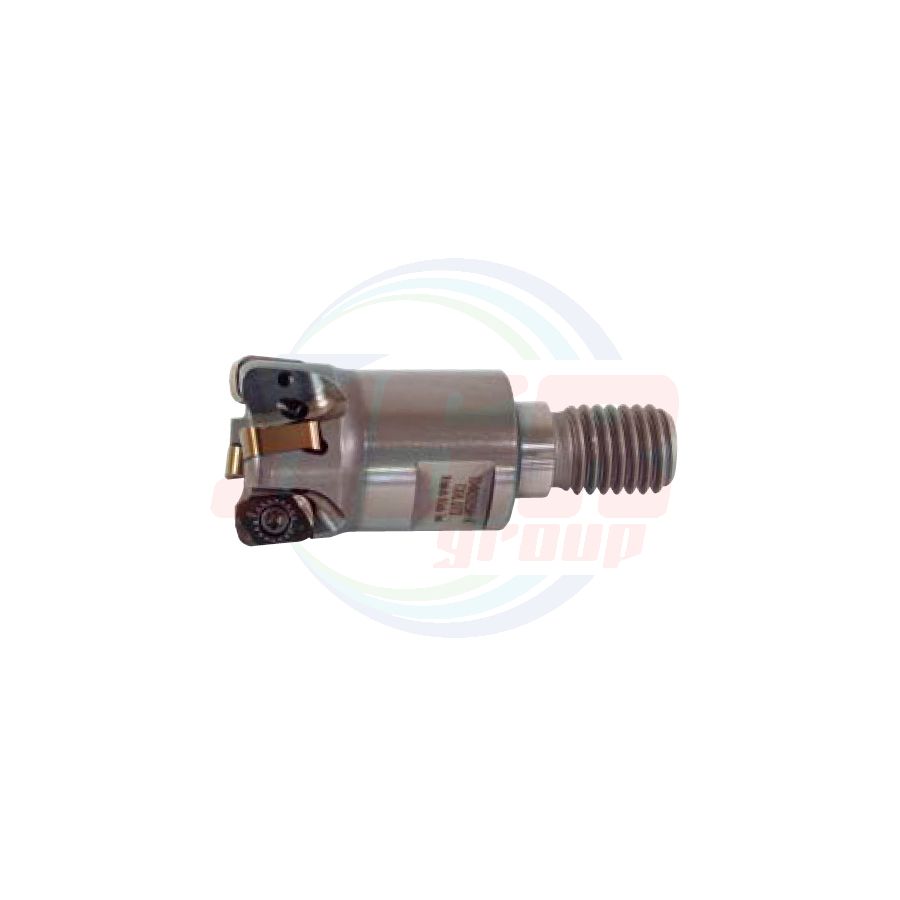

モジュラータイプ Modular type

商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size (mm)									適用インサート Recommended insert
商品コード Item code	在庫 Stock	刃数 No.of flutes	DCX	DC	LF	L1	L2	DCONMS	DHUB	THSZMS	DRVS	適用インサート Recommended insert
TD4N2016M-2	●	2	16	10	25	5.5	17	8.5	12.8	M8	10	ENMU0603ER-B/C ENGU0603ER-C
※TD4N2017M-2	●	2	17	11	25	5.5	17	8.5	12.8	M8	10
※TD4N2018M-2	●	2	18	12	25	5.5	17	8.5	12.8	M8	10
TD4N2020M-3	●	3	20	14	30	5.5	19	10.5	17.8	M10	15
※TD4N2021M-3	●	3	21	15	30	5.5	19	10.5	17.8	M10	15
※TD4N2022M-3	●	3	22	16	30	5.5	19	10.5	17.8	M10	15
TD4N2025M-4	●	4	25	19	35	5.5	22	12.5	20.8	M12	17
※TD4N2026M-4	●	4	26	20	35	5.5	22	12.5	20.8	M12	17
※TD4N2028M-4	●	4	28	22	35	5.5	22	12.5	20.8	M12	17
TD4N2030M-4	●	4	30	24	40	6	23	17	28.8	M16	22
TD4N2032M-5	●	5	32	26	40	6	23	17	28.8	M16	22
※TD4N2033M-5	●	5	33	27	40	6	23	17	28.8	M16	22
※TD4N2035M-5	●	5	35	29	40	6	23	17	28.8	M16	22
※TD4N2040M-6	●	6	40	34	40	6	23	17	28.8	M16	22
TD4N2042M-6	●	6	42	36	40	6	23	17	28.8	M16	22
