Tube wall measurement - Application range up to 100 mm | KROEPLIN

KROEPLIN
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
KRO-TUBE WALL
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ

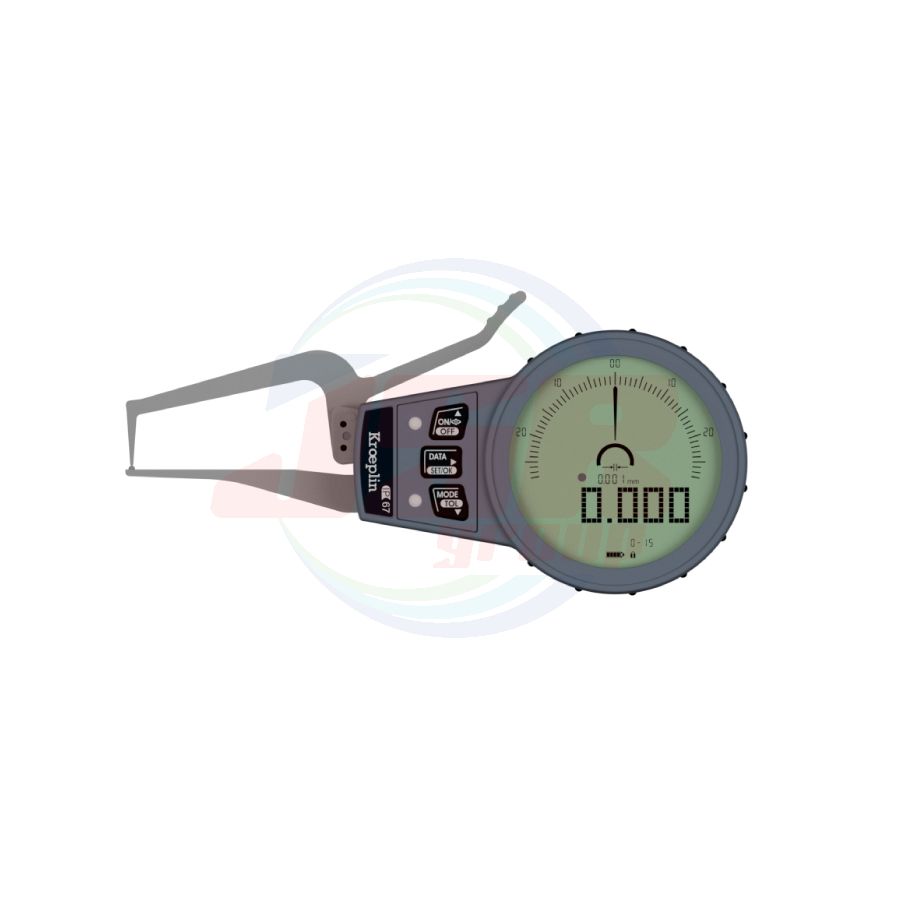

Tube wall measurement


Application range up to 100 mm

Tube wall measurement - Application range up to 100 mm | KROEPLIN
Tube wall measurement - Application range up to 100 mm | KROEPLIN
Order No. Measuring span Mes Measuring range Meb Range of indication Azb Numerical interval Zw
Scale interval Skw		 Permissible errors G Repeatability limit r Measuring force Fmin Measuring force Fmax Weight Protection class Type of measuring
contact movable		 Measuring contact
movable Hb		 Type of measuring
contact fixed		 Measuring contact
fixed Hf
  (mm) (mm) (mm) (mm) (mm) (mm) (N) (N) (g)   (mm) (mm) (mm) (mm)
C0R15 15 0-15 0-15.5 0.001 0.01 0.005 1.3 1.5 165 IP67 Ball Ø 1.5 17 Ball Ø 1.5 0.9
C0R15S 15 0-15 0-15.5 0.001 0.01 0.005 1.3 1.5 170 IP67 Chisel Ø 0.4 12 Ball Ø 1.5 0.9
K1R10 10 0-10 0-10.5 0.005 0.015 0.005 0.8 1.2 255 IP67 Ball Ø 1.5 19.1 Ball Ø 1.5 0.9
D1R10 10 0-10 0-10.5 0.005 0.015 0.005 0.8 1.2 165 IP65 Ball Ø 1.5 19.1 Ball Ø 1.5 0.9
K1R10S 10 0-10 0-10.5 0.005 0.015 0.005 0.8 1.2 255 IP67 Chisel R = 0.4 18.8 Ball Ø 1.5 0.9
D1R10S 10 0-10 0-10.5 0.005 0.015 0.005 0.8 1.2 165 IP65 Chisel R = 0.4 18.8 Ball Ø 1.5 0.9
K2R20 20 0-20 0-20.5 0.01 0.03 0.01 1.1 1.6 290 IP67 Ball Ø 1.5 24.7 Ball Ø 1.5 2.5
D2R20 20 0-20 0-20.5 0.01 0.03 0.01 1.1 1.6 200 IP65 Ball Ø 1.5 24.7 Ball Ø 1.5 2.5
K2R20S 20 0-20 0-20.5 0.01 0.03 0.01 1.1 1.6 290 IP67 Chisel R = 0.4 24.7 Ball Ø 1.5 2.5
D2R20S 20 0-20 0-20.5 0.01 0.03 0.01 1.1 1.6 200 IP65 Chisel R = 0.4 24.7 Ball Ø 1.5 2.5
K3R30 30 0-30 0-30.5 0.01 0.04 0.02 0.9 1.6 410 IP67 Ball Ø 3 30 Ball Ø 3 4
K3R30S 30 0-30 0-30.5 0.01 0.041 0.02 0.9 1.6 410 IP67 Chisel R = 0.75 30 Ball Ø 3 4
K4R50 50 0-50 0-50.5 0.01 0.05 0.03 0.8 1.7 460 IP67 Ball Ø 3 30 Ball Ø 3 4.3
D4R50 50 0-50 0-50.5 0.05 0.05 0.025 0.8 1.7 400 IP65 Ball Ø 3 30 Ball Ø 3 4.3
K4R50S 50 0-50 0-50.5 0.01 0.05 0.03 0.8 1.7 460 IP67 Chisel R = 0.75 30 Ball Ø 3 4.3
D4R50S 50 0-50 0-50.5 0.05 0.05 0.025 0.8 1.7 400 IP65 Chisel R = 0.75 30 Ball Ø 3 4.3
K8R100 100 0-100 0-101 0.05 0.15 0.1 0.8 1.8 660 IP67 Ball Ø 5 35 Ball Ø 5 15
D8R100 100 0-100 0-101 0.1 0.15 0.1 0.8 1.8 600 IP65 Ball Ø 5 35 Ball Ø 5 15





More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า KROEPLIN
Application range up to 100 mm

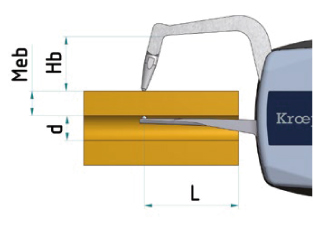

Dimension
Measuring contacts   Measuring capacity
Ball Ø 1.5 mm Chisel R 0.4 mm
Ball Ø 1.5 mm		 Ball Ø 1.5 mm
Ball Ø 2.0 mm
Ball Ø 3.0 mm		 Chisel R 0.4 mm
Chisel R 0.75 mm
Ball Ø 1.5 mm
Ball Ø 2.0 mm
Ball Ø 3.0 mm		 Ball Ø 5.0 mm Meb Measuring range
Hb Measuring contact movable
Hf Measuring contact fixed
L Measuring depth
d Diameter



Order No. bore diameter d min. Measuring depth L max. Picture Electronic E
Mechanical M
    (mm)
C0R15 4 46 [8] E
C0R15S 4 46 [9] E
K1R10 3 35 [8] E
D1R10 3 35 [8] M
K1R10S 3 35 [9] E
D1R10S 3 35 [9] M
K2R20 9 80 [10] E
D2R20 9 80 [10] M
K2R20S 9 80 [11] E
D2R20S 9 80 [11] M
K3R30 10 116 [10] E
K3R30S 10 116 [11] E
K4R50 13 169 [10] E
D4R50 13 169 [10] M
K4R50S 13 169 [11] E
D4R50S 13 169 [11] M
K8R100 36 382 [15] E
D8R100 36 382 [15] M
