UNF Unified fine thread ANSI B1.1

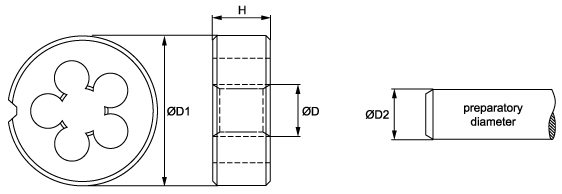

| Order No. | UNF | D | D1 | H | D2 |
| 151401001 | UNF No. 0 x 80 | 1.52 | 16 | 5 | 1.47 |
| 151401002 | UNF No. 1 x 72 | 1.85 | 16 | 5 | 1.79 |
| 151401003 | UNF No. 2 x 64 | 2.18 | 16 | 5 | 2.12 |
| 151401004 | UNF No. 3 x 56 | 2.52 | 16 | 5 | 2.44 |
| 151401005 | UNF No. 4 x 48 | 2.85 | 20 | 5 | 2.77 |
| 151401006 | UNF No. 5 x 44 | 3.18 | 20 | 5 | 3.10 |
| 151401007 | UNF No. 6 x 40 | 3.51 | 20 | 5 | 3.42 |
| 151401008 | UNF No. 8 x 36 | 4.17 | 20 | 7 | 4.08 |
| 151401009 | UNF No. 10 x 32 | 4.83 | 20 | 7 | 4.73 |
| 151401010 | UNF No. 12 x 28 | 5.49 | 20 | 7 | 5.38 |
| 151401011 | UNF 1/4 x 28 | 6.35 | 20 | 7 | 6.24 |
| 151401012 | UNF 5/16 x 24 | 7.94 | 25 | 9 | 7.82 |
| 151401013 | UNF 3/8 x 24 | 9.53 | 30 | 11 | 9.41 |
| 151401014 | UNF 7/16 x 20 | 11.11 | 30 | 11 | 10.98 |
| 151401015 | UNF 1/2 x 20 | 12.70 | 38 | 10 | 12.56 |
| 151401016 | UNF 9/16 x 18 | 14.29 | 38 | 10 | 14.14 |
| 151401017 | UNF 5/8 x 18 | 15.88 | 45 | 14 | 15.73 |
| 151401018 | UNF 3/4 x 16 | 19.05 | 45 | 14 | 18.89 |
| 151401019 | UNF 7/8 x 14 | 22.23 | 55 | 16 | 22.05 |
| 151401020 | UNF 1” x 12 | 25.40 | 55 | 16 | 25.21 |
| 151401021 | UNF 1” x 14 | 25.40 | 55 | 16 | 25.23 |
| 151401022 | UNF 1.1/8 x 12 | 28.58 | 65 | 18 | 28.38 |
| 151401023 | UNF 1.1/4 x 12 | 31.75 | 65 | 18 | 31.55 |
| 151401024 | UNF 1.3/8 x 12 | 34.93 | 65 | 18 | 34.73 |
| 151401025 | UNF 1.1/2 x 12 | 38.10 | 65 | 18 | 37.90 |
| 151401026 | UNF 1.1/2 x 12 | 38.10 | 75 | 20 | 37.90 |
