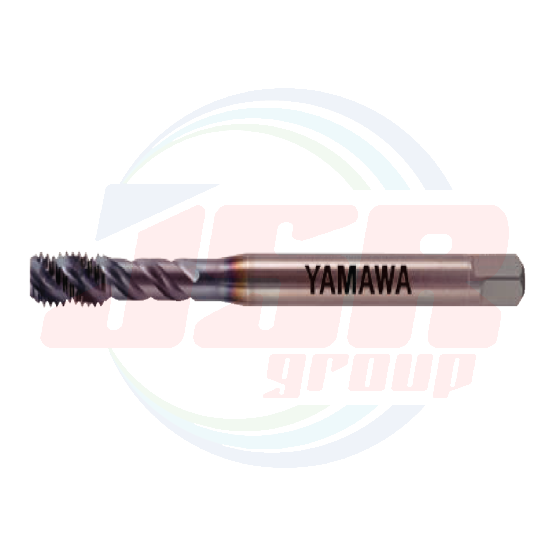

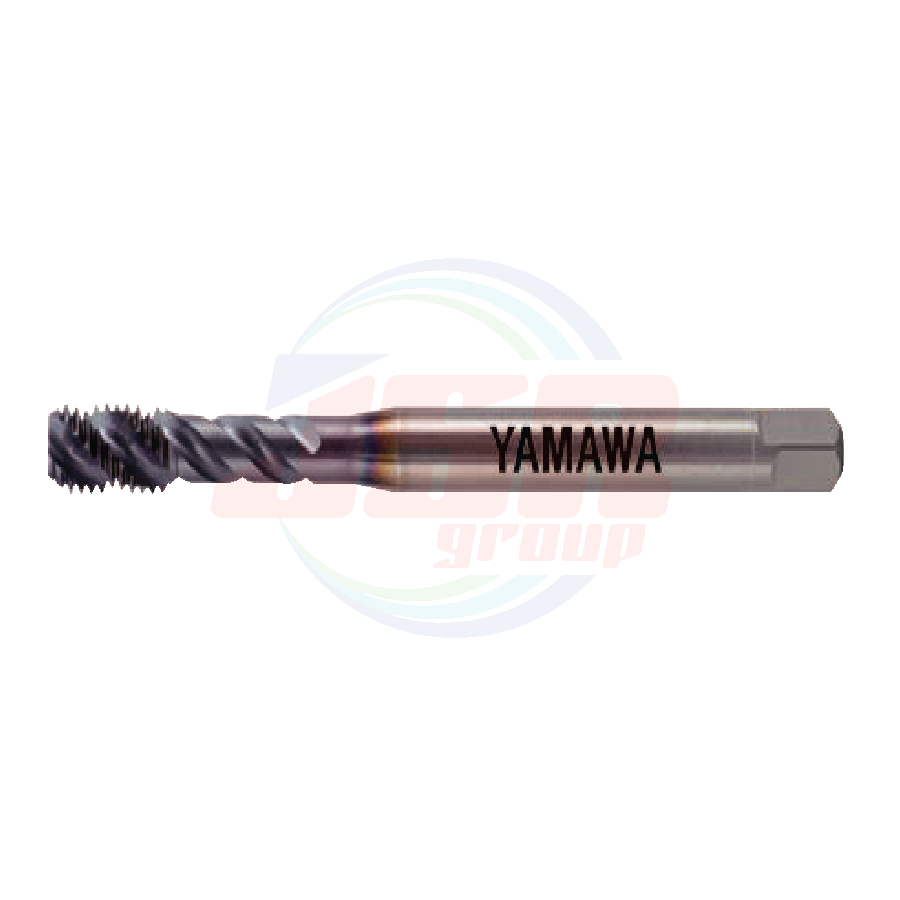

Specification
Tapping Speeds depending on Materials
Segment:1C

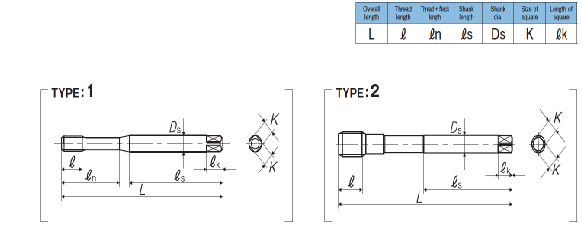

Size | Class | Code | Chamfer |
L (mm) |
ℓ (mm) |
ℓn (mm) |
ℓs (mm) |
Ds (mm) |
K (mm) |
ℓk (mm) |
No.
of flutes |
TYPE |
Long Shank, for Metric Threads | ||||||||||||
M3×0.5 | P2 | 1103101035 | 1.5P | 56 | 55 | 18 | 32 | 4 | 3.2 | 6 | 3 | 1 |
M3×0.35 | P2 | 1103101036 | 1.5P | 56 | 5 | 18 | 32 | 4 | 3.2 | 6 | 3 | 1 |
M4×0.7 | P2 | 1103101042 | 1.5P | 63 | 7 | 21 | 36 | 5 | 4 | 7 | 3 | 1 |
M4×0.5 | P2 | 1103101043 | 1.5P | 63 | 5 | 21 | 36 | 5 | 4 | 7 | 3 | 1 |
M5×0.8 | P2 | 1103101049 | 1.5P | 70 | 9 | 25 | 40 | 5.5 | 4.5 | 7 | 3 | 1 |
M5×0.5 | P2 | 1103101051 | 1.5P | 70 | 6 | 25 | 40 | 5.5 | 4.5 | 7 | 3 | 1 |
M6×1 | P2 | 1103101055 | 1.5P | 80 | 11 | 30 | 45 | 6 | 4.5 | 7 | 3 | 1 |
M6×0.75 | P2 | 1103101056 | 1.5P | 80 | 8 | 30 | 45 | 6 | 4.5 | 7 | 3 | 1 |
M6×0.5 | P2 | 1103101057 | 1.5P | 80 | 8 | 30 | 45 | 6 | 4.5 | 7 | 3 | 1 |
M8×1.25 | P3 | 1103101064 | 1.5P | 90 | 12 | - | 46 |
6.2 |
5 | 8 | 3 | 2 |
M8×1 | P3 | 1103101065 | 1.5P | 90 | 12 | - | 46 | 6.2 | 5 | 8 | 3 | 2 |
M10×1.5 | P3 | 1103101078 | 1.5P | 100 | 13 | - | 51 | 7 | 5.5 | 8 | 3 | 2 |
M10×1.25 | P3 | 1103101079 | 1.5P | 100 | 13 | - | 51 | 7 | 5.5 | 8 | 3 | 2 |
M10×1 | P3 | 1103101080 | 1.5P | 100 | 13 | - | 51 | 7 | 5.5 | 8 | 3 | 2 |
M12×1.75 | P4 | 1103101088 | 1.5P | 110 | 15 | - | 56 | 8.5 | 6.5 | 9 | 3 | 2 |
M12×1.5 | P3 | 1103101089 | 1.5P | 110 | 15 | - | 56 | 8.5 | 6.5 | 9 | 3 | 2 |
M12×1.25 | P3 | 1103101090 | 1.5P | 110 | 15 | - | 56 | 8.5 | 6.5 | 9 | 3 | 2 |
M14×2 | P4 | 1103101100 | 1.5P | 110 | 18 | - | 56 | 10.5 | 8 | 11 | 3 | 2 |
M14×1.5 | P3 | 1103101102 | 1.5P | 110 | 14 | - | 56 | 10.5 | 8 | 11 | 3 | 2 |
M16×2 | P4 | 1103101114 | 1.5P | 110 | 18 | - | 56 | 12.5 | 10 | 13 | 3 | 2 |
M16×1.5 | P3 | 1103101116 | 1.5P | 110 | 14 | - | 56 | 12.5 | 10 | 13 | 3 | 2 |
แบรนด์สินค้า | YAMAWA |
---|
