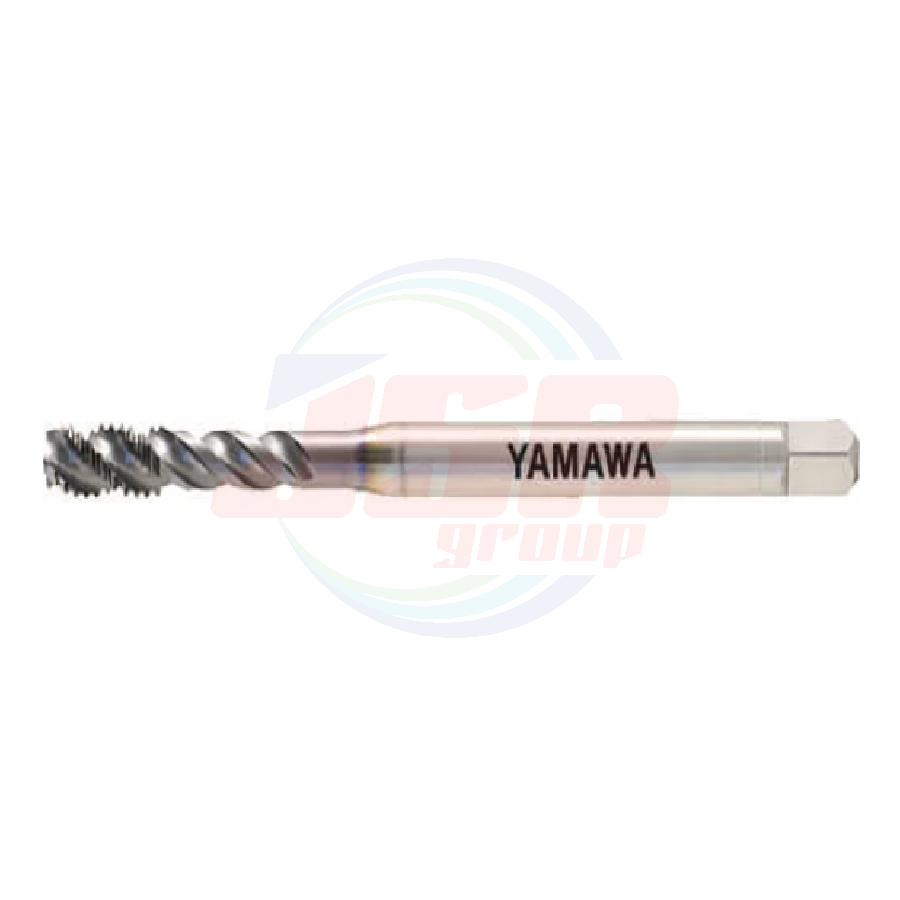

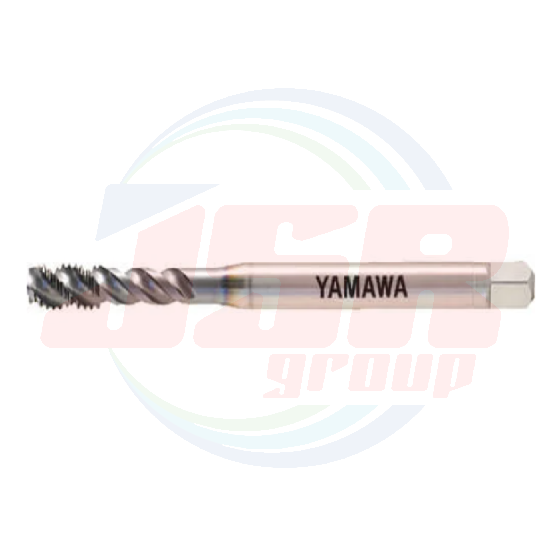

Oversize
Segment:1C

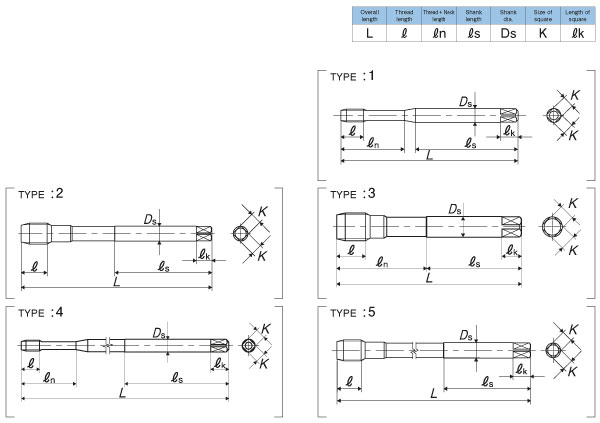

Size | Class | Code | Chamfer | L (mm) |
ℓ (mm) |
ℓn (mm) |
ℓs (mm) |
Ds (mm) |
K (mm) |
ℓk (mm) |
No. of flutes |
TYPE |
Long Shank, for Metric Threads | ||||||||||||
M3×0.5 | P2 | 2101101035 | 2.5P | 100 | 5 | 18 | 32 | 4 | 3.2 | 6 | 3 | 4 |
M3×0.35 | P2 | 2101101036 | 2.5P | 100 | 5 | 18 | 32 | 4 | 3.2 | 6 | 3 | 4 |
M4×0.7 | P2 | 2101101042 | 2.5P | 100 | 7 | 21 | 36 | 5 | 4 | 7 | 3 | 4 |
M4×0.5 | P2 | 2101101043 | 2.5P | 100 | 5 | 21 | 36 | 5 | 4 | 7 | 3 | 4 |
M5×0.8 | P2 | 2101101049 | 2.5P | 100 | 9 | 25 | 40 | 5.5 | 4.5 | 7 | 3 | 4 |
M5×0.5 | P2 | 2101101051 | 2.5P | 100 | 6 | 25 | 40 | 5.5 | 4.5 | 7 | 3 | 4 |
M6×1 | P2 | 2101101055 | 2.5P | 100 | 11 | 30 | 45 | 6 | 4.5 | 7 | 3 | 4 |
M6×0.75 | P2 | 2101101056 | 2.5P | 100 | 8 | 30 | 45 | 6 | 4.5 | 7 | 3 | 4 |
M6×0.5 | P2 | 2101101057 | 2.5P | 100 | 8 | 30 | 45 | 6 | 4.5 | 7 | 3 | 4 |
M8×1.25 | P3 | 2101101064 | 2.5P | 150 | 12 | - | 46 | 6.2 | 5 | 8 | 3 | 5 |
M8×1 | P3 | 2101101065 | 2.5P | 150 | 12 | - | 46 | 6.2 | 5 | 8 | 3 | 5 |
M10×1.5 | P3 | 2101101078 | 2.5P | 150 | 13 | - | 51 | 7 | 5.5 | 8 | 3 | 5 |
M10×1.25 | P3 | 2101101079 | 2.5P | 150 | 13 | - | 51 | 7 | 5.5 | 8 | 3 | 5 |
M10×1 | P3 | 2101101080 | 2.5P | 150 | 13 | - | 51 | 7 | 5.5 | 8 | 3 | 5 |
M12×1.75 | P4 | 2101101088 | 2.5P | 150 | 15 | - | 56 | 8.5 | 6.5 | 9 | 3 | 5 |
M12×1.5 | P3 | 2101101089 | 2.5P | 150 | 15 | - | 56 | 8.5 | 6.5 | 9 | 3 | 5 |
M12×1.25 | P3 | 2101101090 | 2.5P | 150 | 15 | - | 56 | 8.5 | 6.5 | 9 | 3 | 5 |
M14×2 | P4 | 2101101100 | 2.5P | 150 | 18 | - | 56 | 10.5 | 8 | 11 | 3 | 5 |
M14×1.5 | P3 | 2101101102 | 2.5P | 150 | 14 | - | 56 | 10.5 | 8 | 11 | 3 | 5 |
M16×2 | P4 | 2101101114 | 2.5P | 150 | 18 | - | 56 | 12.5 | 10 | 13 | 3 | 5 |
M16×1.5 | P3 | 2101101116 | 2.5P | 150 | 14 | - | 56 | 12.5 | 10 | 13 | 3 | 5 |
แบรนด์สินค้า | YAMAWA |
---|
