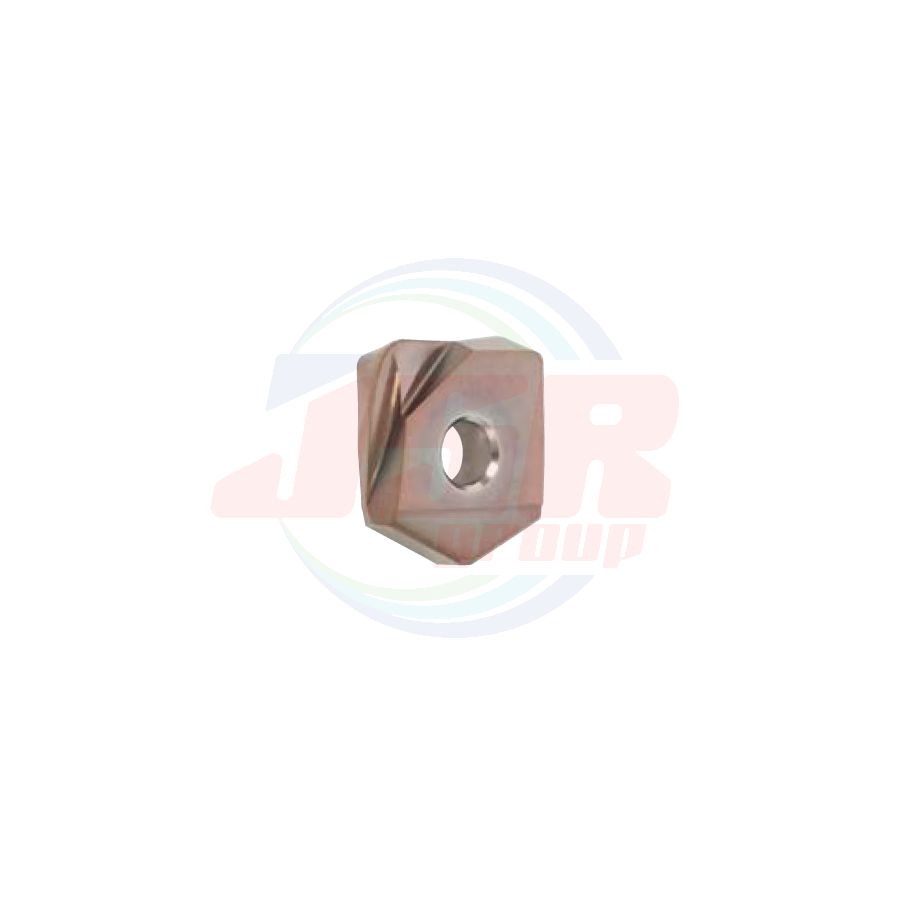

ZCFG06NSG-R0.5 | INSERT ARPF | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
ZCFG06NSG-R0.5
QTY:
21
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
PDF ARPF
ZCFG06NSG-R0.5 | INSERT ARPF | MOLDINO
ZCFG06NSG-R0.5 | INSERT ARPF | MOLDINO ZCFG06NSG-R0.5 | INSERT ARPF | MOLDINO

■ インサート　Inserts

■ SG・SW・SQ タイプ（ねじれ刃形インサート）SG・SW・SQ type (helical cutting edge inserts)

P 鋼　Carbon steels ：一般切削・第一推奨
General cutting, First recommended
：一般切削・第二推奨
General cutting, Second recommended
K FC・FCD　Cast irons
N アルミニウム合金　Aluminum alloys
H 高硬度材　Hardened steels
形状
Shape		 商品コード
Item code		 精度
Tolerance
class		 THコーティング
TH Coating		 PNコーティング
PN Coating		 寸法 Size(mm) 形状
Shape
TH308 PN215 DC RE LE INSL T
SGタイプ

SG type		 ZCFG06NSG-R0.3 F級
F		 ● ● 6 0.3 2 5 2 Fig1
ZCFG06NSG-R0.5 ● ● 0.5
ZCFG06NSG-R1.0 ● ● 1
ZCFG080SG-R0.3 ● ● 8 0.3 2.5 9.9 2.1 Fig2
ZCFG080SG-R0.5 ● ● 0.5
ZCFG080SG-R1.0 ● ● 1
ZCFG080SG-R1.5 ● ● 1.5
ZCFG080SG-R2.0 ● ● 2
※ ZCFG100SG-R0.3 ● ● 10 0.3 3 12.5 2.7
※ ZCFG100SG-R0.5 ● ● 0.5
※ ZCFG100SG-R1.0 ● ● 1
※ ZCFG100SG-R1.5 ● ● 1.5
※ ZCFG100SG-R2.0 ● ● 2
※ ZCFG100SG-R3.0 ● ● 3
※ ZCFG120SG-R0.3 ● ● 12 0.3 4 15.1 3.2
※ ZCFG120SG-R0.5 ● ● 0.5
※ ZCFG120SG-R1.0 ● ● 1
※ ZCFG120SG-R1.5 ● ● 1.5
※ ZCFG120SG-R2.0 ● ● 2
※ ZCFG120SG-R3.0 ● ● 3
※ ZCFG130SG-R0.3 ● ● 13 0.3 4 15.1 3.2
※ ZCFG130SG-R0.5 ● ● 0.5
※ ZCFG130SG-R1.0 ● ● 1
※ ZCFG130SG-R1.5 ● ● 1.5
※ ZCFG130SG-R2.0 ● ● 2
※ ZCFG130SG-R3.0 ● ● 3
※ ZCFG160SG-R0.3 ● ● 16 0.3 5 17.2 4.2
※ ZCFG160SG-R0.5 ● ● 0.5
※ ZCFG160SG-R1.0 ● ● 1
※ ZCFG160SG-R1.5 ● ● 1.5
※ ZCFG160SG-R2.0 ● ● 2
※ ZCFG160SG-R3.0 ● ● 3
※ ZCFG170SG-R0.3 ● ● 17 0.3 5 17.2 4.2
※ ZCFG170SG-R0.5 ● ● 0.5
※ ZCFG170SG-R1.0 ● ● 1
※ ZCFG170SG-R1.5 ● ● 1.5
※ ZCFG170SG-R2.0 ● ● 2
※ ZCFG170SG-R3.0 ● ● 3
※ ZCFG200SG-R0.3 ● ● 20 0.3 7 20.9 5.2
※ ZCFG200SG-R0.5 ● ● 0.5
※ ZCFG200SG-R1.0 ● ● 1
※ ZCFG200SG-R1.5 ● ● 1.5
※ ZCFG200SG-R2.0 ● ● 2
※ ZCFG200SG-R3.0 ● ● 3
※ ZCFG210SG-R0.3 ● ● 21 0.3 7 20.9 5.2
※ ZCFG210SG-R0.5 ● ● 0.5
※ ZCFG210SG-R1.0 ● ● 1
※ ZCFG210SG-R1.5 ● ● 1.5
※ ZCFG210SG-R2.0 ● ● 2
※ ZCFG210SG-R3.0 ● ● 3
※ ZCFG250SG-R0.3 ● ● 25 0.3 8 24.4 6.2
※ ZCFG250SG-R0.5 ● ● 0.5
※ ZCFG250SG-R1.0 ● ● 1
※ ZCFG250SG-R1.5 ● ● 1.5
※ ZCFG250SG-R2.0 ● ● 2
※ ZCFG250SG-R3.0 ● ● 3
※ ZCFG260SG-R0.3 ● ● 26 0.3 8 24.4 6.2
※ ZCFG260SG-R0.5 ● ● 0.5
※ ZCFG260SG-R1.0 ● ● 1
※ ZCFG260SG-R1.5 ● ● 1.5
※ ZCFG260SG-R2.0 ● ● 2
※ ZCFG260SG-R3.0 ● ● 3
※ ZCFG300SG-R0.3 ● ● 30 0.3 10 29.4 7.2
※ ZCFG300SG-R0.5 ● ● 0.5
※ ZCFG300SG-R1.0 ● ● 1
※ ZCFG300SG-R1.5 ● ● 1.5
※ ZCFG300SG-R2.0 ● ● 2
※ ZCFG300SG-R3.0 ● ● 3
※ ZCFG320SG-R0.3 ● ● 32 0.3 10 30.4 7.2
※ ZCFG320SG-R0.5 ● ● 0.5
※ ZCFG320SG-R1.0 ● ● 1
※ ZCFG320SG-R1.5 ● ● 1.5
※ ZCFG320SG-R2.0 ● ● 2
※ ZCFG320SG-R3.0 ● ● 3
SWタイプ

SW type		 ZCFG06NSW-R0.3 F級
F		 ● ● 6 0.3 2 5 2 Fig1
ZCFG06NSW-R0.5 ● ● 0.5
ZCFG080SW-R0.3 ● ● 8 0.3 2.5 9.9 2.1 Fig2
ZCFG080SW-R0.5 ● ● 0.5
ZCFG080SW-R1.0 ● ● 1
※ ZCFG100SW-R0.3 ● ● 10 0.3 3 12.5 2.7
※ ZCFG100SW-R0.5 ● ● 0.5
※ ZCFG100SW-R1.0 ● ● 1
※ ZCFG120SW-R0.3 ● ● 12 0.3 4 15.1 3.2
※ ZCFG120SW-R0.5 ● ● 0.5
※ ZCFG120SW-R1.0 ● ● 1
※ ZCFG130SW-R0.3 ● ● 13 0.3 4 15.1 3.2
※ ZCFG130SW-R0.5 ● ● 0.5
※ ZCFG130SW-R1.0 ● ● 1
※ ZCFG160SW-R0.3 ● ● 16 0.3 5 17.2 4.2
※ ZCFG160SW-R0.5 ● ● 0.5
※ ZCFG160SW-R1.0 ● ● 1
※ ZCFG170SW-R0.3 ● ● 17 0.3 5 17.2 4.2
※ ZCFG170SW-R0.5 ● ● 0.5
※ ZCFG170SW-R1.0 ● ● 1
※ ZCFG200SW-R0.3 ● ● 20 0.3 7 20.9 5.2
※ ZCFG200SW-R0.5 ● ● 0.5
※ ZCFG200SW-R1.0 ● ● 1
※ ZCFG210SW-R0.3 ● ● 21 0.3 7 20.9 5.2
※ ZCFG210SW-R0.5 ● ● 0.5
※ ZCFG210SW-R1.0 ● ● 1
※ ZCFG250SW-R0.3 ● ● 25 0.3 8 24.4 6.2
※ ZCFG250SW-R0.5 ● ● 0.5
※ ZCFG250SW-R1.0 ● ● 1
※ ZCFG260SW-R0.3 ● ● 26 0.3 8 24.4 6.2
※ ZCFG260SW-R0.5 ● ● 0.5
※ ZCFG260SW-R1.0 ● ● 1
※ ZCFG300SW-R0.3 ● ● 30 0.3 10 29.4 7.2
※ ZCFG300SW-R0.5 ● ● 0.5
※ ZCFG300SW-R1.0 ● ● 1
※ ZCFG320SW-R0.3 ● ● 32 0.3 10 30.4 7.2
※ ZCFG320SW-R0.5 ● ● 0.5
※ ZCFG320SW-R1.0 ● ● 1

 ● 印：標準在庫品です。　●： Stocked items.



P 鋼　Carbon steels ：一般切削・第一推奨
General cutting, First recommended
：一般切削・第二推奨
General cutting, Second recommended
K FC・FCD　Cast irons
N アルミニウム合金　Aluminum alloys
H 高硬度材　Hardened steels
形状
Shape		 商品コード
Item code		 精度
Tolerance
class		 PNコーティング
PN Coating		 寸法 Size(mm) 形状
Shape
PN215 DC LE INSL T

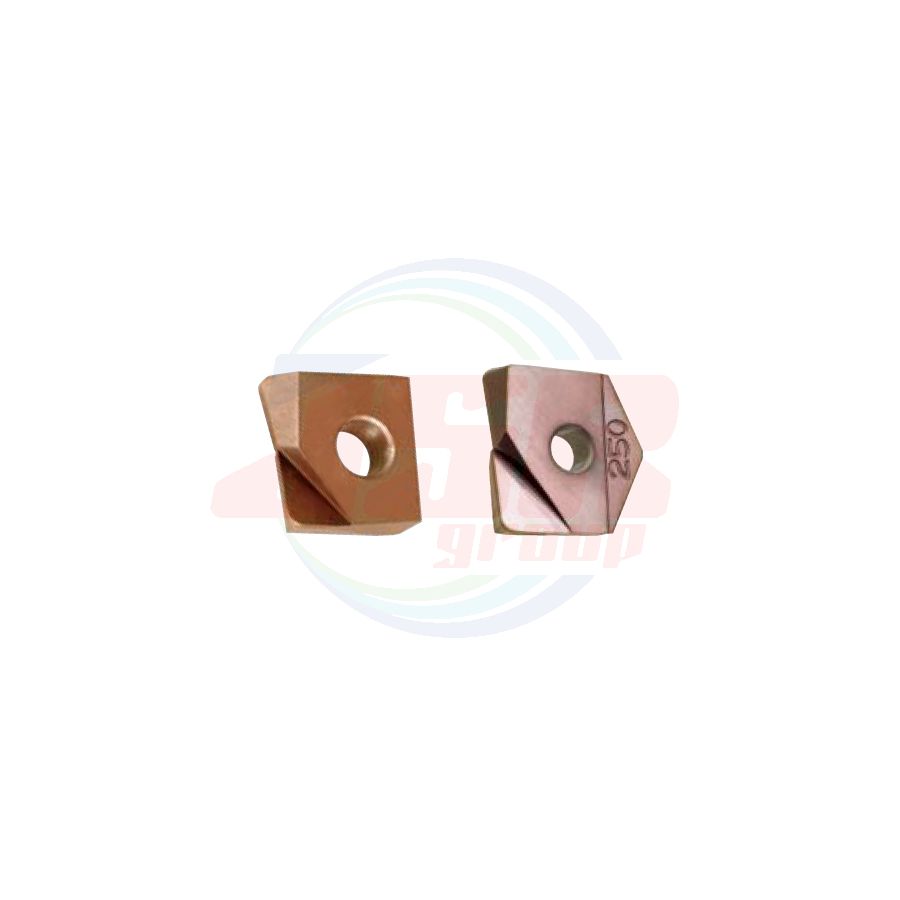

SQタイプ

SQ type		 ZCFG080SQ F級
F		 ● 8 2.5 9.9 2.1 Fig3
※ ZCFG100SQ ● 10 3 12.5 2.7
※ ZCFG120SQ ● 12 4 15.1 3.2
※ ZCFG130SQ ● 13 4 15.1 3.2
※ ZCFG160SQ ● 16 5 17.2 4.2
※ ZCFG170SQ ● 17 5 17.2 4.2
※ ZCFG200SQ ● 20 7 20.9 5.2
※ ZCFG210SQ ● 21 7 20.9 5.2
※ ZCFG250SQ ● 25 8 24.4 6.2
※ ZCFG260SQ ● 26 8 24.4 6.2

【注意】SG、SW、SQタイプのインサートは、アルファボールプレシジョンF「ABPF形」ボデーに取り付け可能です。

SG、SW、SQタイプのインサート（φ8〜φ32）は、A寸法が従来品に対して長い設計になっております。ボデーにセットした場合の寸法にご注意ください。

【Note】Inserts of SG, SW, SQ type can be installed on Ball Precision F "ABPF type" bodies.

Inserts(φ8〜φ32) of SG, SW, SQ type have a design with a longer A dimension than conventional products. Be careful of the dimension when installed on body.

More Information
ข้อมูลเพิ่มเติม
แบรนด์สินค้า MOLDINO
Order No. ZCFG06NSG-R0.5
Dimension
