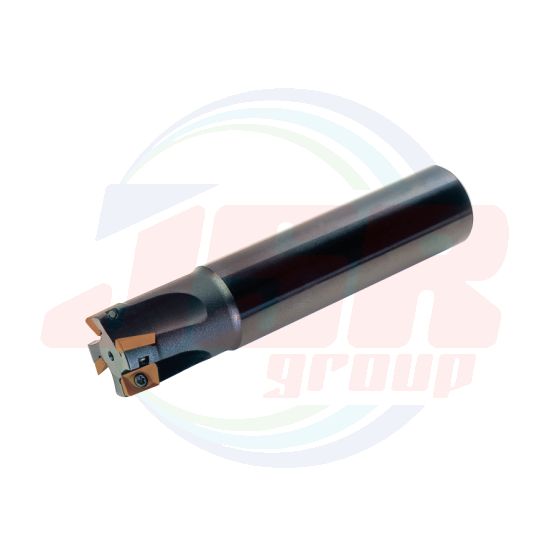

AHU | High Feed End Mill AHU | MOLDINO เครื่องมืออุตสาหกรรม เครื่องมือช่าง เครื่องมือวัดละเอียด

PDF AHU

●切れ味と刃先強度を兼ね備えたハイレーキ刃形のショルダーミル。

●傾斜加工も可能な多機能工具でブレード加工に適しています。

・ Shoulder mill with good cutting performance and cutting edge strength.

・ Multifunction tool which can perform inclined cutting is ideal for blade cutting.

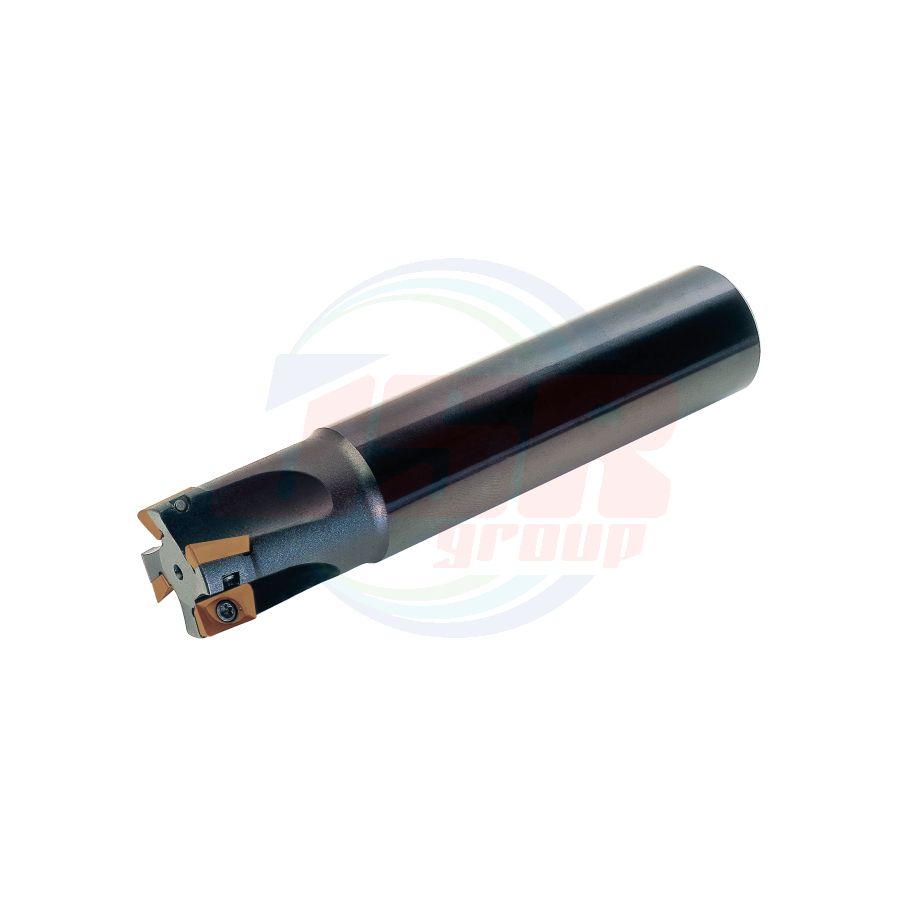

■ シャンクタイプ Shank type

タイプ	商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size(mm)						形状 Shape	適用インサート Inserts

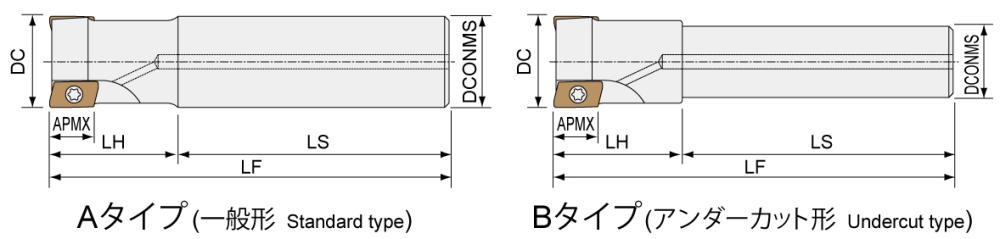

タイプ	商品コード Item code	在庫 Stock	刃数 No.of flutes	DC	LF	APMX	LH	LS	DCONMS	形状 Shape	適用インサート Inserts
標準形 Regular shank type	AHU1016R-2	●	2	16	100	9 (5)※	30	70	16	A	JDMT1003○○R JDMT1003○○R-FW JDMT1003○○R-B5/C5※ JDET1003○○R-FF JDET100304R-FA
	AHU1020R-3	●	3	20	110		30	80	20	A
	AHU1025R-4	●	4	25	120		35	85	25	A
	AHU1030R-5	●	5	30	120		45	75	32	A
	AHU1032R-5	●	5	32	130		45	85	32	A
	AHU1525R-2	●	2	25	125	14 (7)※	40	85	25	A	JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA
	AHU1530R-2	●	2	30	130		45	85	25	B
	AHU1532R-3	●	3	32	140		45	95	32	A
	AHU1535R-3	●	3	35	140		45	95	32	B
	AHU1540R-2	●	2	40	140		45	95	32	B
	AHU1540R-3	●	3	40	140		45	95	32	B
	AHU1540R-4	●	4	40	140		45	95	32	B
	AHU1550R-3	●	3	50	140		45	95	32	B
	AHU1550R-5	●	5	50	140		45	95	32	B
ロングシャンク形 Long shank type	AHUL1016R-2	●	2	16	150	9 (5)※	50	100	16	A	JDMT1003○○R JDMT1003○○R-FW JDMT1003○○R-B5/C5※ JDET1003○○R-FF JDET100304R-FA
	AHUL1020R-2	●	2	20	160		60	100	20	A
	AHUL1020R-3	●	3	20	160		60	100	20	A
	AHUL1021R-3	●	3	21	160		30	130	20	B
	AHUL1025R-2	●	2	25	180		75	105	25	A
	AHUL1025R-3	●	3	25	180		75	105	25	A
	AHUL1026R-3	●	3	26	180		35	145	25	B
	AHUL1030R-2	●	2	30	180		45	135	25	B
	AHUL1030R-3	●	3	30	180		45	135	25	B
	AHUL1032R-4	●	4	32	200		90	110	32	A
	AHUL1035R-2	●	2	35	200		45	155	32	B
	AHUL1035R-4	●	4	35	200		45	155	32	B
	AHUL1525R-2	●	2	25	180	14 (7)※	75	105	25	A	JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA
	AHUL1530R-2	●	2	30	180		45	135	25	B
	AHUL1532R-3	●	3	32	200		90	110	32	A
	AHUL1535R-2	●	2	35	200		45	155	32	B
	AHUL1535R-3	●	3	35	200		45	155	32	B
	AHUL1540R-2	●	2	40	220		45	175	32	B
	AHUL1540R-3	●	3	40	220		45	175	32	B
	AHUL1540R-4	●	4	40	220		45	175	32	B
	AHUL1540R-5	●	5	40	220		45	175	32	B
	AHUL1550R-4	●	4	50	220		45	175	42	B

【注意】※JDMT1003○○R-B5/C5、JDMT1505○○R-B7/C7をご使用の場合は最大切込みAPMXは（　）寸法になります。
【Note】※The APMX in the case of using JDMT1003○○R-B5/C5, JDMT1505 ○○R-B7/C7 is a value shown in ( ).

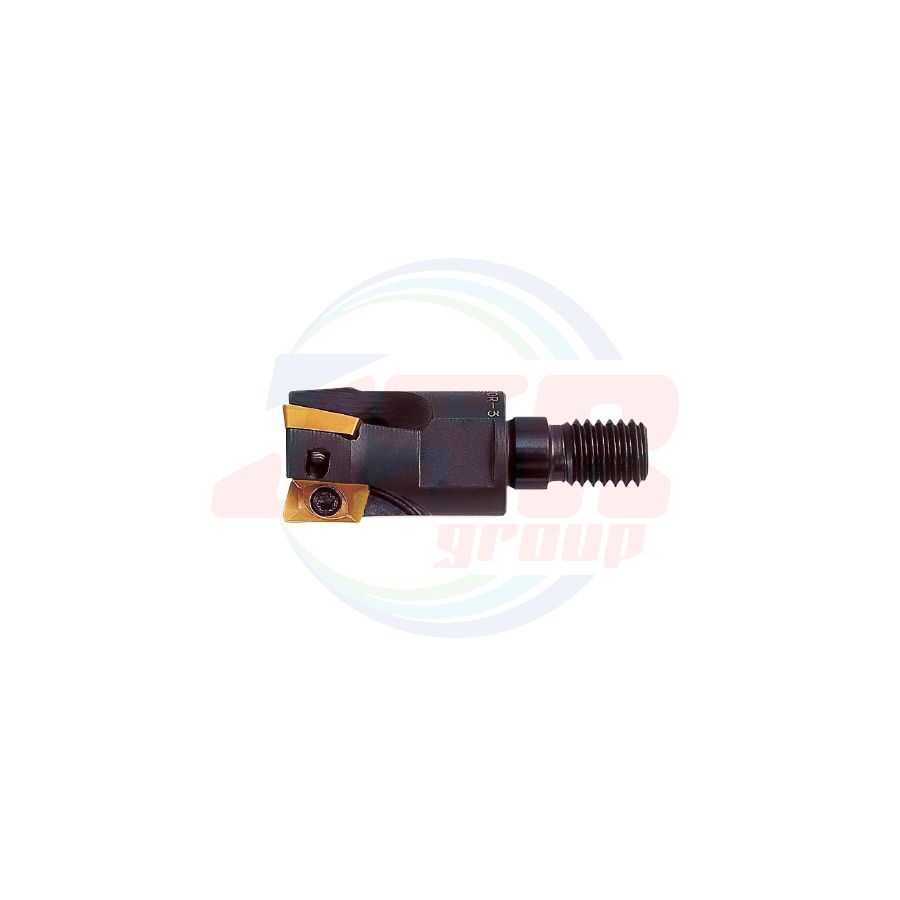

■ モジュラー Modular

商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size(mm)									適用インサート Inserts

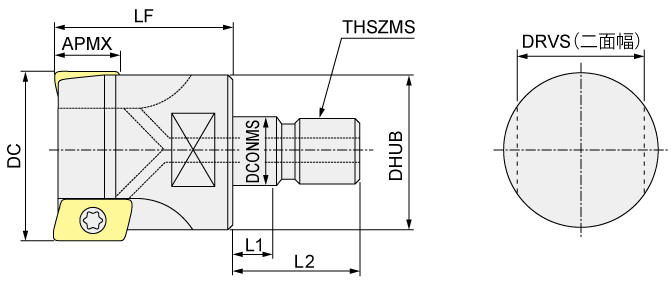

商品コード Item code	在庫 Stock	刃数 No.of flutes	DC	LF	APMX	DCONMS	THSZMS	DHUB	L1	L2	DRVS	適用インサート Inserts
AHUM1016R-2	●	2	16	25	9 (5)※	8.5	M8	12.8	5.5	17	10	JDMT1003○○R JDMT1003○○R-FW JDMT1003○○R-B5/C5※ JDET1003○○R-FF JDET100304R-FA
※1 AHUM1018R-2	●	2	18	25		8.5	M8	14.5	5.5	17	10
※1 AHUM1020R-2-M8	●	2	20	25		8.5	M8	14.5	5.5	17	10
AHUM1020R-3	●	3	20	30		10.5	M10	17.8	5.5	19	15
※1 AHUM1022R-3	●	3	22	30		10.5	M10	17.8	5.5	19	15
※1 AHUM1025R-2-M10	●	2	25	30		10.5	M10	17.8	5.5	19	15
AHUM1025R-4	●	4	25	35		12.5	M12	20.8	5.5	22	17
※1 AHUM1028R-4	●	4	28	35		12.5	M12	23	5.5	22	17
※1 AHUM1030R-2-M12	●	2	30	35		12.5	M12	23	5.5	22	17
AHUM1030R-5	●	5	30	40		17	M16	28.8	6	23	22
AHUM1032R-5	●	5	32	40		17	M16	28.8	6	23	22
※1 AHUM1035R-2	●	2	35	40		17	M16	28.8	6	23	22
※1 AHUM1035R-5	●	5	35	40		17	M16	28.8	6	23	22
※1 AHUM1040R-6	●	6	40	40		17	M16	28.8	6	23	22
AHUM1525R-2	●	2	25	35	14 (7)※	12.5	M12	20.8	5.5	22	17	JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA
※1 AHUM1528R-2	●	2	28	35		12.5	M12	23	5.5	22	17
※1 AHUM1528R-3	●	3	28	35		12.5	M12	23	5.5	22	17
※1 AHUM1530R-2-M12	●	2	30	35		12.5	M12	23	5.5	22	17
AHUM1530R-3	●	3	30	40		17	M16	28.8	6	23	22
AHUM1532R-3	●	3	32	40		17	M16	28.8	6	23	22

【注意】

① ※JDMT1003○○R-B5/C5、JDMT1505○○R-B7/C7をご使用の場合は最大切込みAPMXは（　）寸法になります。

② AHUM○○○○R-○-M○○のモジュラーミルによる溝加工は工具破損の恐れがあります。

C161頁記載のモジュラーミル切削領域線図を参考に加工条件を調整してください。

③ モジュラーミルと超硬シャンクの組合せ表はD4をご覧ください。

④ モジュラーミル及び専用シャンク、専用アーバの「工具端面」「モジュラーねじ部」にグリースなどの潤滑剤は塗布しないでください。

⑤ ※ 1と超硬シャンクをセットで使用すると干渉がありません。

【Note】

① ※ The APMX in the case of using JDMT1003○○R-B5/C5, JDMT1505○○R-B7/C7 is a value shown in ( ).

② Slotting by AHUM○○○○R-○-M○○ has a possibility that a tool may be damaged.

Please adjust a cutting condition with reference to the diagram of C161.

③ Please refer to the D4 table for the combination of modular mill and carbide shank.

④ Do not apply lubricants such as grease, etc. to the "contact faces" and "modular screws" of the "modular mill", "dedicated shanks" and "dedicated arbor".

⑤ When※1 and carbide shank are used together as a set, there is no interference.

■ ボアタイプ Bore type

商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size(mm)								形状 Shape	適用インサート Inserts

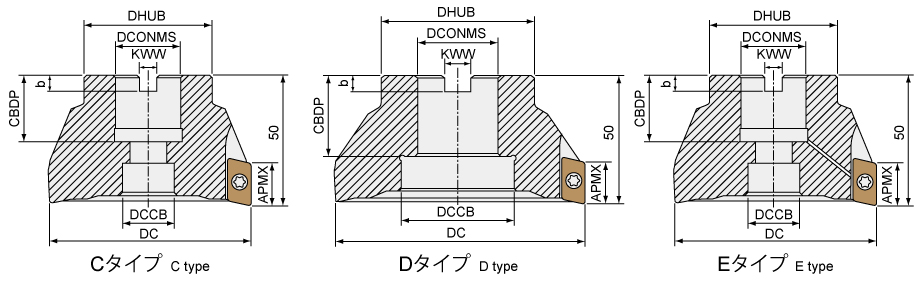

商品コード Item code	在庫 Stock	刃数 No.of flutes	DC	APMX	DCONMS	DCCB	DHUB	CBDP	KWW	b	形状 Shape	適用インサート Inserts
AHUB1550R-3	●	3	50	14 (7)※	22.225	17	47	20	8.4	5	E	JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA
AHUB1550R-5	●	5	50		22.225	17	47	20	8.4	5	C
AHUB1550RM-3	●	3	50		22	17	47	20	10.4	6.3	E
AHUB1550RM-5	●	5	50		22	17	47	20	10.4	6.3	C
AHUB1563R-3	●	3	63		22.225	17	45	20	8.4	5	E
AHUB1563R-6	●	6	63		22.225	17	45	20	8.4	5	C
AHUB1563RM-3	●	3	63		22	17	45	20	10.4	6.3	E
AHUB1563RM-6	●	6	63		22	17	45	20	10.4	6.3	C
AHUB1580R-4	●	4	80		25.4	20	50	26	9.5	6	E
AHUB1580R-7	●	7	80		25.4	20	50	26	9.5	6	C
AHUB15100R-8	●	8	100		31.75	45	60	32	12.7	8	D
