AHUL1035R-2 | High Feed End Mill AHU | MOLDINO
THB 0.00
*ราคายังไม่รวม VAT
พร้อมส่ง
SKU
AHUL1035R-2
QTY:
21
●切れ味と刃先強度を兼ね備えたハイレーキ刃形のショルダーミル。
●傾斜加工も可能な多機能工具でブレード加工に適しています。
・ Shoulder mill with good cutting performance and cutting edge strength.
・ Multifunction tool which can perform inclined cutting is ideal for blade cutting.
■ シャンクタイプ Shank type
| タイプ | 商品コード Item code |
在庫 Stock |
刃数 No.of flutes |
寸 法 Size(mm) | 形状 Shape |
適用インサート Inserts |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | LF | APMX | LH | LS | DCONMS | |||||||
| 標準形 Regular shank type |
AHU1016R-2 | ● | 2 | 16 | 100 | 9 (5)※ |
30 | 70 | 16 | A | JDMT1003○○R JDMT1003○○R-FW JDMT1003○○R-B5/C5※ JDET1003○○R-FF JDET100304R-FA |
|
| AHU1020R-3 | ● | 3 | 20 | 110 | 30 | 80 | 20 | A | ||||
| AHU1025R-4 | ● | 4 | 25 | 120 | 35 | 85 | 25 | A | ||||
| AHU1030R-5 | ● | 5 | 30 | 120 | 45 | 75 | 32 | A | ||||
| AHU1032R-5 | ● | 5 | 32 | 130 | 45 | 85 | 32 | A | ||||
| AHU1525R-2 | ● | 2 | 25 | 125 | 14 (7)※ |
40 | 85 | 25 | A | JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA |
||
| AHU1530R-2 | ● | 2 | 30 | 130 | 45 | 85 | 25 | B | ||||
| AHU1532R-3 | ● | 3 | 32 | 140 | 45 | 95 | 32 | A | ||||
| AHU1535R-3 | ● | 3 | 35 | 140 | 45 | 95 | 32 | B | ||||
| AHU1540R-2 | ● | 2 | 40 | 140 | 45 | 95 | 32 | B | ||||
| AHU1540R-3 | ● | 3 | 40 | 140 | 45 | 95 | 32 | B | ||||
| AHU1540R-4 | ● | 4 | 40 | 140 | 45 | 95 | 32 | B | ||||
| AHU1550R-3 | ● | 3 | 50 | 140 | 45 | 95 | 32 | B | ||||
| AHU1550R-5 | ● | 5 | 50 | 140 | 45 | 95 | 32 | B | ||||
| ロングシャンク形 Long shank type |
AHUL1016R-2 | ● | 2 | 16 | 150 | 9 (5)※ |
50 | 100 | 16 | A | JDMT1003○○R JDMT1003○○R-FW JDMT1003○○R-B5/C5※ JDET1003○○R-FF JDET100304R-FA |
|
| AHUL1020R-2 | ● | 2 | 20 | 160 | 60 | 100 | 20 | A | ||||
| AHUL1020R-3 | ● | 3 | 20 | 160 | 60 | 100 | 20 | A | ||||
| AHUL1021R-3 | ● | 3 | 21 | 160 | 30 | 130 | 20 | B | ||||
| AHUL1025R-2 | ● | 2 | 25 | 180 | 75 | 105 | 25 | A | ||||
| AHUL1025R-3 | ● | 3 | 25 | 180 | 75 | 105 | 25 | A | ||||
| AHUL1026R-3 | ● | 3 | 26 | 180 | 35 | 145 | 25 | B | ||||
| AHUL1030R-2 | ● | 2 | 30 | 180 | 45 | 135 | 25 | B | ||||
| AHUL1030R-3 | ● | 3 | 30 | 180 | 45 | 135 | 25 | B | ||||
| AHUL1032R-4 | ● | 4 | 32 | 200 | 90 | 110 | 32 | A | ||||
| AHUL1035R-2 | ● | 2 | 35 | 200 | 45 | 155 | 32 | B | ||||
| AHUL1035R-4 | ● | 4 | 35 | 200 | 45 | 155 | 32 | B | ||||
| AHUL1525R-2 | ● | 2 | 25 | 180 | 14 (7)※ |
75 | 105 | 25 | A | JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA |
||
| AHUL1530R-2 | ● | 2 | 30 | 180 | 45 | 135 | 25 | B | ||||
| AHUL1532R-3 | ● | 3 | 32 | 200 | 90 | 110 | 32 | A | ||||
| AHUL1535R-2 | ● | 2 | 35 | 200 | 45 | 155 | 32 | B | ||||
| AHUL1535R-3 | ● | 3 | 35 | 200 | 45 | 155 | 32 | B | ||||
| AHUL1540R-2 | ● | 2 | 40 | 220 | 45 | 175 | 32 | B | ||||
| AHUL1540R-3 | ● | 3 | 40 | 220 | 45 | 175 | 32 | B | ||||
| AHUL1540R-4 | ● | 4 | 40 | 220 | 45 | 175 | 32 | B | ||||
| AHUL1540R-5 | ● | 5 | 40 | 220 | 45 | 175 | 32 | B | ||||
| AHUL1550R-4 | ● | 4 | 50 | 220 | 45 | 175 | 42 | B | ||||
【注意】※JDMT1003○○R-B5/C5、JDMT1505○○R-B7/C7をご使用の場合は最大切込みAPMXは（ ）寸法になります。
【Note】※The APMX in the case of using JDMT1003○○R-B5/C5, JDMT1505 ○○R-B7/C7 is a value shown in ( ).
■ モジュラー Modular
| 商品コード Item code |
在庫 Stock |
刃数 No.of flutes |
寸 法 Size(mm) | 適用インサート Inserts |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | LF | APMX | DCONMS | THSZMS | DHUB | L1 | L2 | DRVS | ||||
| AHUM1016R-2 | ● | 2 | 16 | 25 | 9 (5)※ |
8.5 | M8 | 12.8 | 5.5 | 17 | 10 | JDMT1003○○R JDMT1003○○R-FW JDMT1003○○R-B5/C5※ JDET1003○○R-FF JDET100304R-FA |
| ※1 AHUM1018R-2 | ● | 2 | 18 | 25 | 8.5 | M8 | 14.5 | 5.5 | 17 | 10 | ||
| ※1 AHUM1020R-2-M8 | ● | 2 | 20 | 25 | 8.5 | M8 | 14.5 | 5.5 | 17 | 10 | ||
| AHUM1020R-3 | ● | 3 | 20 | 30 | 10.5 | M10 | 17.8 | 5.5 | 19 | 15 | ||
| ※1 AHUM1022R-3 | ● | 3 | 22 | 30 | 10.5 | M10 | 17.8 | 5.5 | 19 | 15 | ||
| ※1 AHUM1025R-2-M10 | ● | 2 | 25 | 30 | 10.5 | M10 | 17.8 | 5.5 | 19 | 15 | ||
| AHUM1025R-4 | ● | 4 | 25 | 35 | 12.5 | M12 | 20.8 | 5.5 | 22 | 17 | ||
| ※1 AHUM1028R-4 | ● | 4 | 28 | 35 | 12.5 | M12 | 23 | 5.5 | 22 | 17 | ||
| ※1 AHUM1030R-2-M12 | ● | 2 | 30 | 35 | 12.5 | M12 | 23 | 5.5 | 22 | 17 | ||
| AHUM1030R-5 | ● | 5 | 30 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| AHUM1032R-5 | ● | 5 | 32 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| ※1 AHUM1035R-2 | ● | 2 | 35 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| ※1 AHUM1035R-5 | ● | 5 | 35 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| ※1 AHUM1040R-6 | ● | 6 | 40 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| AHUM1525R-2 | ● | 2 | 25 | 35 | 14 (7)※ |
12.5 | M12 | 20.8 | 5.5 | 22 | 17 | JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA |
| ※1 AHUM1528R-2 | ● | 2 | 28 | 35 | 12.5 | M12 | 23 | 5.5 | 22 | 17 | ||
| ※1 AHUM1528R-3 | ● | 3 | 28 | 35 | 12.5 | M12 | 23 | 5.5 | 22 | 17 | ||
| ※1 AHUM1530R-2-M12 | ● | 2 | 30 | 35 | 12.5 | M12 | 23 | 5.5 | 22 | 17 | ||
| AHUM1530R-3 | ● | 3 | 30 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
| AHUM1532R-3 | ● | 3 | 32 | 40 | 17 | M16 | 28.8 | 6 | 23 | 22 | ||
【注意】
① ※JDMT1003○○R-B5/C5、JDMT1505○○R-B7/C7をご使用の場合は最大切込みAPMXは（ ）寸法になります。
② AHUM○○○○R-○-M○○のモジュラーミルによる溝加工は工具破損の恐れがあります。
C161頁記載のモジュラーミル切削領域線図を参考に加工条件を調整してください。
③ モジュラーミルと超硬シャンクの組合せ表はD4をご覧ください。
④ モジュラーミル及び専用シャンク、専用アーバの「工具端面」「モジュラーねじ部」にグリースなどの潤滑剤は塗布しないでください。
⑤ ※ 1と超硬シャンクをセットで使用すると干渉がありません。
【Note】
① ※ The APMX in the case of using JDMT1003○○R-B5/C5, JDMT1505○○R-B7/C7 is a value shown in ( ).
② Slotting by AHUM○○○○R-○-M○○ has a possibility that a tool may be damaged.
Please adjust a cutting condition with reference to the diagram of C161.
③ Please refer to the D4 table for the combination of modular mill and carbide shank.
④ Do not apply lubricants such as grease, etc. to the "contact faces" and "modular screws" of the "modular mill", "dedicated shanks" and "dedicated arbor".
⑤ When※1 and carbide shank are used together as a set, there is no interference.
■ ボアタイプ Bore type
| 商品コード Item code |
在庫 Stock |
刃数 No.of flutes |
寸 法 Size(mm) | 形状 Shape |
適用インサート Inserts |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | APMX | DCONMS | DCCB | DHUB | CBDP | KWW | b | |||||
| AHUB1550R-3 | ● | 3 | 50 | 14 (7)※ |
22.225 | 17 | 47 | 20 | 8.4 | 5 | E | JDMT1505○○R JDMT1505○○R-FW JDMT150508R-TFW JDMT1505○○R-B7/C7※ JDET1505○○R-FF JDET1505○○R-FA |
| AHUB1550R-5 | ● | 5 | 50 | 22.225 | 17 | 47 | 20 | 8.4 | 5 | C | ||
| AHUB1550RM-3 | ● | 3 | 50 | 22 | 17 | 47 | 20 | 10.4 | 6.3 | E | ||
| AHUB1550RM-5 | ● | 5 | 50 | 22 | 17 | 47 | 20 | 10.4 | 6.3 | C | ||
| AHUB1563R-3 | ● | 3 | 63 | 22.225 | 17 | 45 | 20 | 8.4 | 5 | E | ||
| AHUB1563R-6 | ● | 6 | 63 | 22.225 | 17 | 45 | 20 | 8.4 | 5 | C | ||
| AHUB1563RM-3 | ● | 3 | 63 | 22 | 17 | 45 | 20 | 10.4 | 6.3 | E | ||
| AHUB1563RM-6 | ● | 6 | 63 | 22 | 17 | 45 | 20 | 10.4 | 6.3 | C | ||
| AHUB1580R-4 | ● | 4 | 80 | 25.4 | 20 | 50 | 26 | 9.5 | 6 | E | ||
| AHUB1580R-7 | ● | 7 | 80 | 25.4 | 20 | 50 | 26 | 9.5 | 6 | C | ||
| AHUB15100R-8 | ● | 8 | 100 | 31.75 | 45 | 60 | 32 | 12.7 | 8 | D | ||
【注意】
Cタイプ、Eタイプについては、カッタ取付のアーバ用ねじはカッタ本体に付属しています。
Dタイプを当社ボアタイプ用アーバに取付けるには、市販のフェースミル用締め付けボルトが必要となります。
※JDMT1505○○R-B7/C7をご使用の場合は最大切込みAPMXは（ ）寸法となります。
【Note】
The arbor screw for attaching the cutter is included with the cutter body of C type and E type.
A commercial face mill clamping bolt is required to mount a D type into our bore type arbor.
※ The APMX in the case of using JDMT1505○○R-B7/C7 is a value shown in ( ).
●印：標準在庫品です。 ●：Stocked items.
| แบรนด์สินค้า | MOLDINO |
|---|---|
| Order No. | AHUL1035R-2 |
| No.of flutes | 2 |
| DC | 35 |
| LF | 200 |
| DCONMS | 32 |
シャンクタイプ Shank type

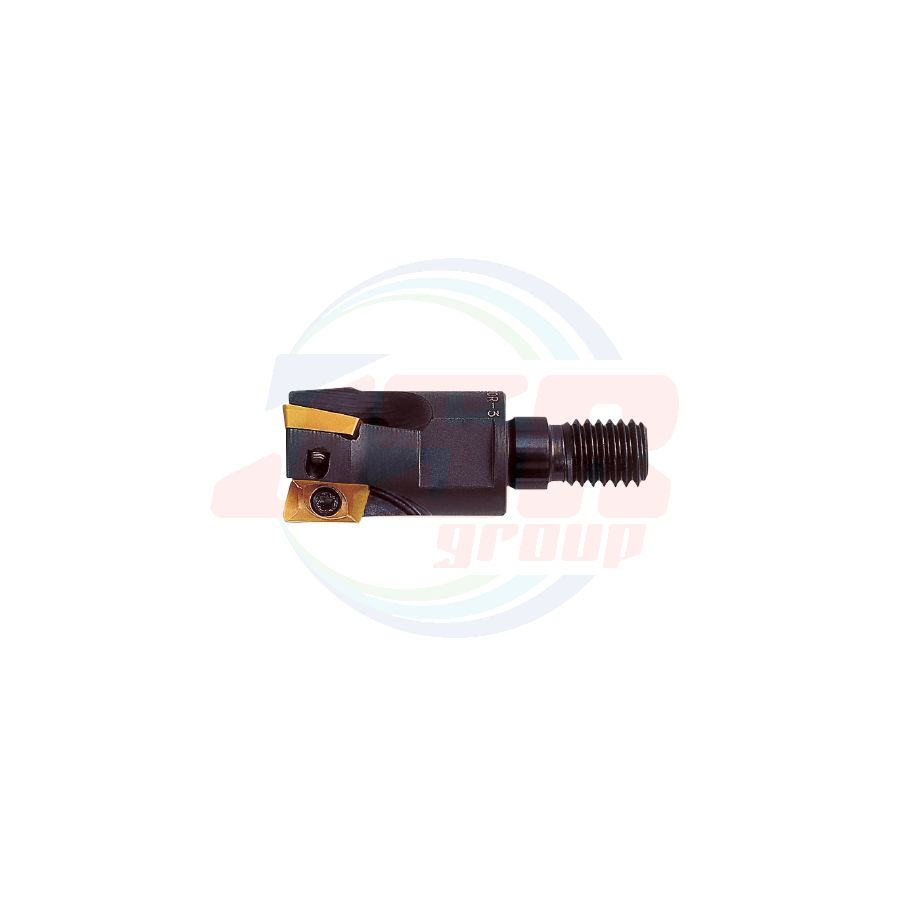

モジュラータイプ Modular type

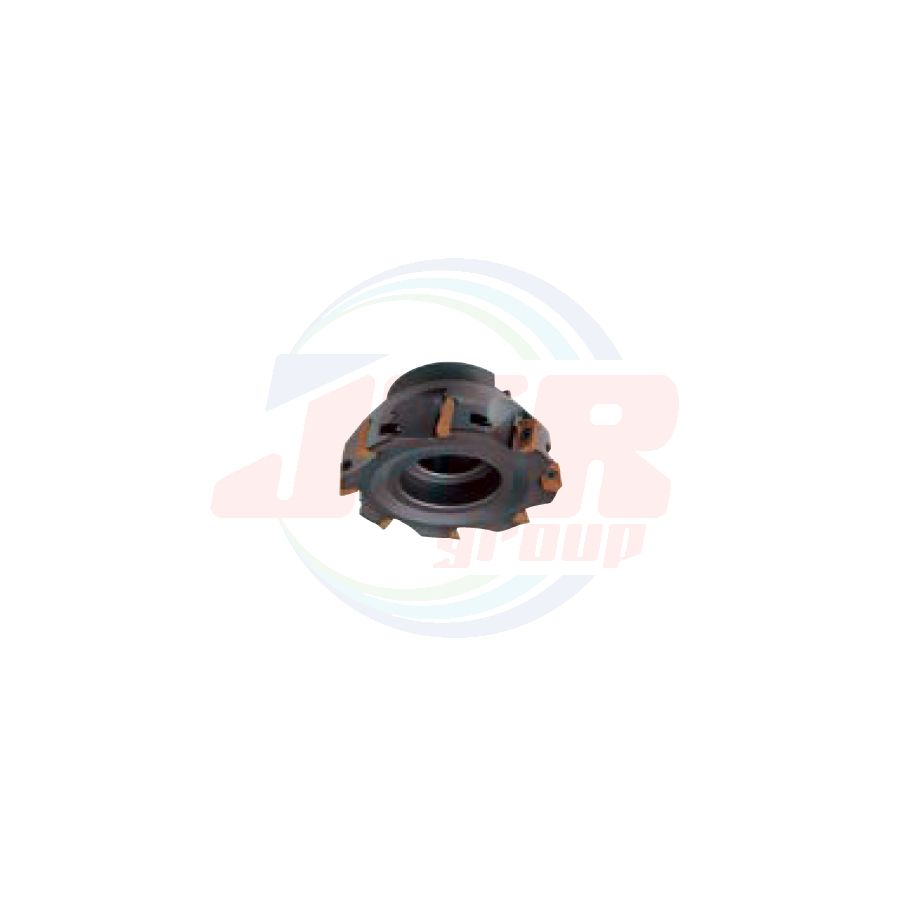

ボアタイプ Bore type
