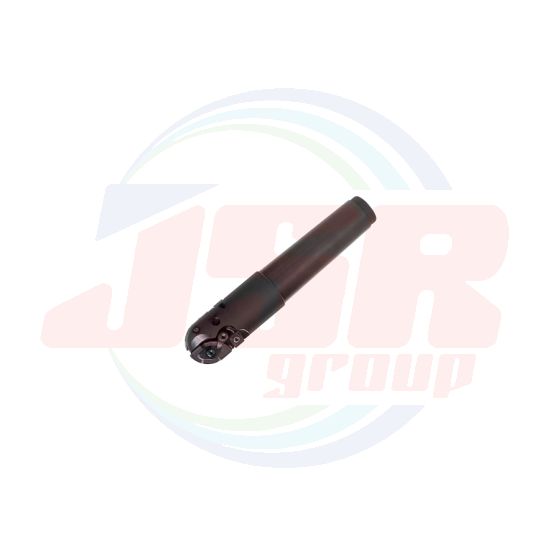

● 快削形重切削用ボールエンドミル。

● ダブルクランプ機構により強固にインサートを固定。

● 新鋼種のボディで耐久性大幅アップ。

・ Ball end mill for light-cutting type roughing.

・ Double-clamp mechanism firmly holds inserts.

・ New type of steel greatly improves durability.

■ シャンクタイプ Shank type

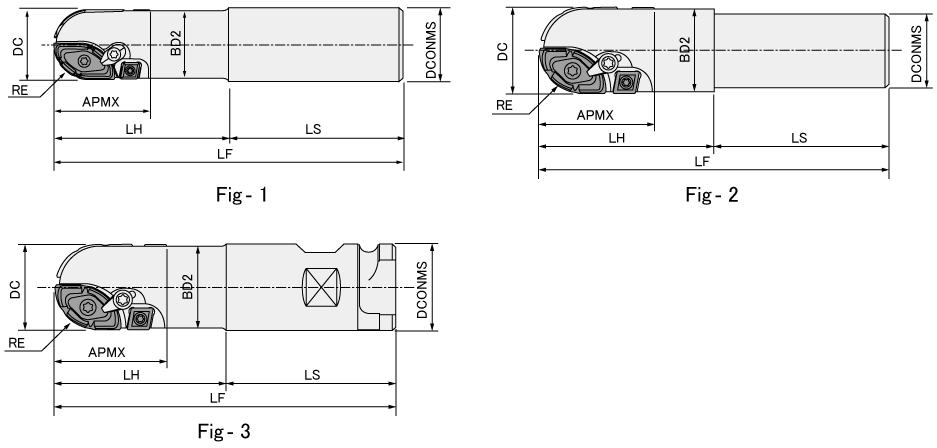

商品コード Item code	在庫 Stock	寸法 Size (mm)								適用インサート Inserts						形状 Shape
		DC	RE	LF	DCONMS	BD2	APMX	LH	LS	親刃 Main insert		子刃 Sub insert		外周刃 Peripheral insert
		DC	RE	LF	DCONMS	BD2	APMX	LH	LS	商品コード Item code	刃数	商品コード Item code	刃数 Flutes	商品コード Item code	刃数 Flutes
ASB4050S42S	●	40	20	200	42	38.6	50	100	100	ZPET200CE ZPET200CE-N	1	ZPET200SK ZPET200SK-N	1	CPMT090308	2	Fig-1
ASB4050S42L	●	40	20	250		38.6	50	150		ZPET200CE ZPET200CE-N	1	ZPET200SK ZPET200SK-N	1			Fig-1
ASB5063S42S	●	50	25	200		47.7	63	100		ZPET250CE ZPET250CE-N ZPET250CE-N2 ZPET250CE-N3	1	ZPET250SK ZPET250SK-N ZPET250SK-N2 ZPET250SK-N3	1			Fig-2
ASB5063S42L	●			250				150			1		1			Fig-2
ASB5063S42E	●			350				150	200		1		1	CPMT120408	2	Fig-2
ASB5063C508S	●			200	50.8			120	80
ASB5063C508L	●			250	50.8			170	80

■ モジュラータイプ Modular type

商品コード Item code	在庫 Stock	寸法 Size (mm)												適用インサート Inserts						形状 Shape

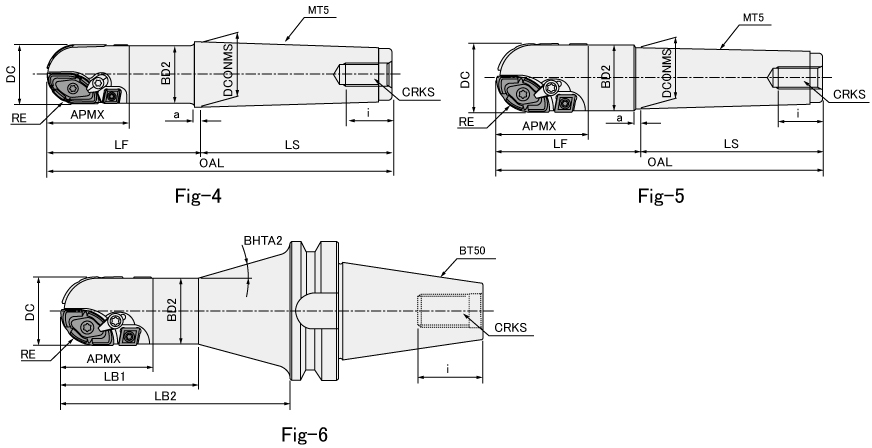

		DC	RE	APMX	OAL LB2	LF LB1	LS	DCONMS	BD2	a	i	CRKS	BHTA2	親刃 Main insert		子刃 Sub insert		外周刃 Peripheral insert
		DC	RE	APMX	OAL LB2	LF LB1	LS	DCONMS	BD2	a	i	CRKS	BHTA2	商品コード Item code	刃数 Flutes	商品コード Item code	刃数 Flutes	商品コード Item code	刃数 Flutes
ASB4050MT5S-M16	●	40	20	50	249.5	120	129.5	44.399	38.6	6.5	32	M16	—	ZPET200CE ZPET200CE-N	1	ZPET200SK ZPET200SK-N	1	CPMT090308	2	Fig-4
ASB4050MT5L-M16	●	40	20	50	299.5	170			38.6		32	M16	—	ZPET200CE ZPET200CE-N		ZPET200SK ZPET200SK-N		CPMT090308		Fig-4
ASB5063MT5S-M16	●	50	25	63	249.5	120			47.7		32	M16	—	ZPET250CE ZPET250CE-N ZPET250CE-N2 ZPET250CE-N3		ZPET250SK ZPET250SK-N ZPET250SK-N2 ZPET250SK-N3		CPMT120408		Fig-5
ASB5063MT5S-M20	●				249.5	120					40	M20	—
ASB5063MT5L-M16	●				299.5	170					32	M16	—
ASB5063MT5L-M20	●				299.5	170					40	M20	—
ASB5063BT50S	●	50	25	63	170	100	—	—	47.7	—	45	M24	15°							Fig-6
ASB5063BT50L	●	50	25	63	220	150	—	—	47.7	—	45	M24	15°							Fig-6

■ テーパシャンク Taper shank

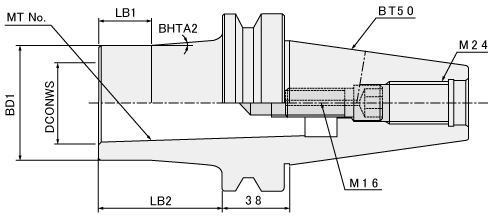

商品コード Item code	在庫 Stock	寸法 Size (mm)						適用カッタ Cutter body
商品コード Item code	在庫 Stock	MT番号 MT No.	BD1	DCONWS	LB2	LB1	BHTA	適用カッタ Cutter body
BT50-MTB503-70-65	●	MT5	65	44.399	70	30	5°	ASB5063MT5S-M16 ASB5063MT5L-M16

【注意】レンチ、ツールクランパは別途販売品となります。 【Note】 Wrench and Tool Clamper are sold separately.

ข้อมูลเพิ่มเติม
แบรนด์สินค้า	MOLDINO

シャンクタイプ形 Shank type

MT・ BT タイプ MT, BT type

MT5シャンク専用アーバ規格 MT5 Shank Arbor
