BR2P | Ball end mill BR2P | MOLDINO เครื่องมืออุตสาหกรรม เครื่องมือช่าง เครื่องมือวัดละเอียด

PDF BR2P

Details

● 独自のインサート取付機構とねじれ切れ刃で更なる高能率加工を実現します。
・Unique insert mounting mechanism and helical cutting edge for greater cutting efficiency

■ シャンクタイプ Shank type

商品コード Item code	在庫 Stock	寸法 Size (mm)										適用インサート Insert				形状 Shape
		DC	RE	LF	DCONMS	BD2	APMX	LH	LB1	θn	LS	R刃 R insert		外周刃 Peripheral insert
		DC	RE	LF	DCONMS	BD2	APMX	LH	LB1	θn	LS	商品コード Item code	刃数 No.of flutes	商品コード Item code	刃数 No.of flutes

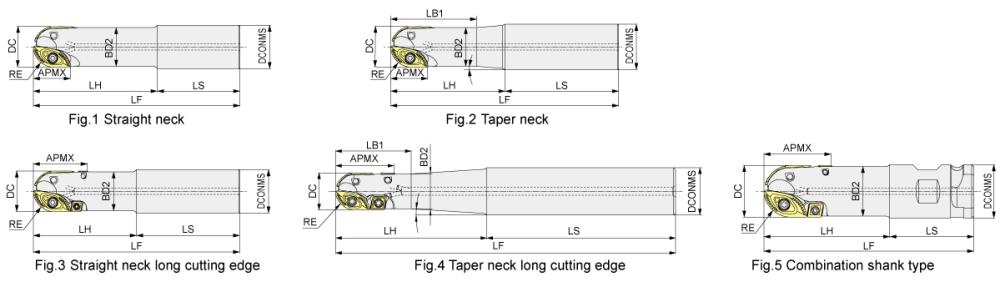

BR2P16S16-130-50	●	16	8	130	16	14.8	15	50	-	-	80	ZPET080R-□	2	—	—	Fig.1
BR2P16S20-130-50	●	16	8	130	20	14.8	15	50	27	4.23	80	ZPET080R-□		—	—	Fig.2
BR2P20S20-130-50	●	20	10	130	20	18.5	18	50	-	-	80	ZPET100R-□		—	—	Fig.1
BR2P20S25-140-60	●	20	10	140	25	18.5	18	60	40	6.14	80	ZPET100R-□		—	—	Fig.2
BR2P25S25-140-60	●	25	12.5	140	25	23.3	22	60	-	-	80	ZPET125R-□		—	—	Fig.1
BR2P25S32-150-70	●	25	12.5	150	32	23.3	22	70	50	8.41	80	ZPET125R-□		—	—	Fig.2
BR2P30S32-160-80	●	30	15	160	32	28	27	80	60	3.4	80	ZPET150R-□		—	—	Fig.2
BR2P30S32-200-120	●	30	15	200	32	28	27	120	60	1.13	80	ZPET150R-□		—	—	Fig.2
BR2P32S32-160-80	●	32	16	160	32	30	28	80	-	-	80	ZPET160R-□		—	—	Fig.1
BR2P40S42-200-120	●	40	20	200	42	37.6	35	120	-	-	80	ZPET200R-□		—	—	Fig.1
BR2P2030S20-160-80	●	20	10	160	20	18.5	30	80	-	-	80	ZPET100R-□	2	CPMT070304	2	Fig.3
BR2P2030S20-220-120	●			220	20			120	-	-	100
BR2P2030S20-250-150	●			250	20			150	-	-	100
BR2P2030S25-180-80	●			180	25			80	40	3.61	100					Fig.4
BR2P2535S25-160-80	●	25	12.5	160	25	23.3	35	80	-	-	80	ZPET125R-□				Fig.3
BR2P2535S25-200-100	●			200	25			100	-	-	100
BR2P2535S25-250-150	●			250	25			150	-	-	100
BR2P2535S32-200-100	●			200	32			100	-	-	100
BR2P2535S32-250-150	●			250	32			150	-	-	100
BR2P3043S32-200-100	●	30	15	200	32	28	43	100	-	-	100	ZPET150R-□		CPMT090308		Fig.3
BR2P3043S32-250-150	●			250	32			150	-	-	100
BR2P3043S32-260-180	●			260	32			180	-	-	80
BR2P4050S42-200-100	●	40	20	200	42	37.6	50	100	-	-	100	ZPET200R-□
BR2P4050S42-250-150	●	40	20	250	42	37.6	50	150	-	-	100	ZPET200R-□
BR2P5063C508-200-120	●	50	25	200	50.8	47.3	63	120	-	-	80	ZPET250R-□	2	CPMT120408	2	Fig.5
BR2P5063C508-250-170	●	50	25	250	50.8	47.3	63	170	-	-	80	ZPET250R-□	2	CPMT120408	2	Fig.5

■ モジュラータイプ Modular type

商品コード Item code	在庫 Stock	寸法 Size (mm)										適用インサート Insert R刃 R insert		形状 Shape
商品コード Item code	在庫 Stock	DC	RE	APMX	LF	DCONMS	THSZMS	DHUB	L1	L2	DRVS	商品コード Item code	刃数 No.of flutes	形状 Shape

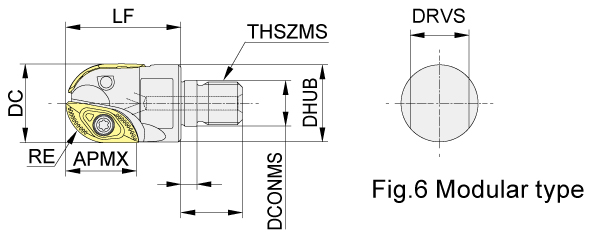

BR2PM16-M8	●	16	8	15	32	8.5	M8	12.8	5.5	17	10	ZPET080R-□	2	Fig.6
BR2PM20-M10	●	20	10	18	38	10.5	M10	17.8	5.5	19	15	ZPET100R-□
BR2PM25-M12	●	25	12.5	22	38	12.5	M12	20.8	5.5	22	17	ZPET125R-□
BR2PM30-M16	●	30	15	27	43	17	M16	28.8	6	23	22	ZPET150R-□
BR2PM32-M16	●	32	16	28	43	17	M16	28.8	6	23	22	ZPET160R-□

【注意】モジュラーミル専用シャンク／アーバとの接続端面部及びねじ部に潤滑剤は塗布しないでください。

【Note】Do not apply lubricants to the threaded section or end surface sections in contact with the dedicated shank/arbor for modular mills.

●印：標準在庫品です。　●：Stocked items.

■ モジュラータイプ（MT5） Modular type (MT5)

商品コード Item code	在庫 Stock	寸法 Size (mm)											適用インサート Insert				形状 Shape
商品コード Item code	在庫 Stock	DC	RE	APMX	OAL	LF	LS	DCONMS	BD2	a	i	CRKS	R刃商品コード	刃数	外周刃商品コード	刃数	形状 Shape

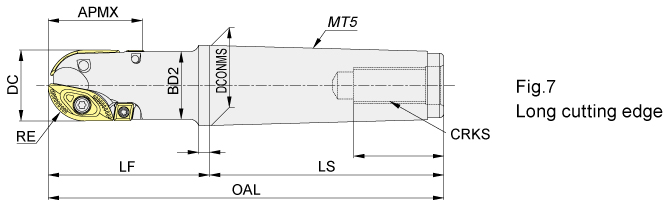

BR2P4050MT5-90-M20	●	40	20	50	219.5	90	129.5	44.399	37.6	6.5	50	M20	ZPET200R-□	2	CPMT090308	2	Fig.7
BR2P4050MT5-120-M20	●				249.5	120			37.6
BR2P4050MT5-170-M20	●				299.5	170			37.6
BR2P5063MT5-100-M20	●	50	25	63	229.5	100			47.3				ZPET250R-□	2	CPMT120408	2
BR2P5063MT5-120-M20	●				249.5	120			47.3
BR2P5063MT5-150-M20	●				279.5	150			47.3
BR2P5063MT5-170-M20	●				299.5	170			47.3

More Information

ข้อมูลเพิ่มเติม
แบรนด์สินค้า	MOLDINO

Dimension

シャンクタイプ形 Shank type

モジュラータイプ Modular type

MTシャンクタイプ MT shank type
