■ インサート Inserts
| P | 鋼 Carbon steels |  |
 |
|
|
：一般切削・第一推奨 General cutting, First recommended ：一般切削・第二推奨General cutting, Second recommended |
||||||
| K | FC・FCD Cast irons | |
|
|
|
|||||||
| M | SUS等 SUS, etc | |
|
|||||||||
| H | 高硬度材 Hardened steels | |
|
|||||||||
|
タイプ Type |
商品コード Item code |
精度 Tolerance class |
TH3コーティング TH Coating |
AJコーティング AJ Coating |
JSコーティング JS Coating |

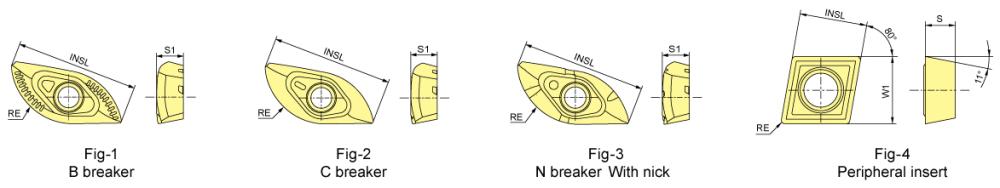

寸 法 Size(mm) | 形状 Shape |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TH308 | JP4120 | JS4030 | JS4060 | RE | INSL | W1 | S1 | S | ||||
| R刃 R insert |
ZPET080R-B | E級 E |
● | ● | ● | 8 | 16.9 | — | 3.6 | — | Fig-1 | |
| ZPET100R-B | ● | ● | ● | 10 | 20.3 | — | 4.7 | — | ||||
| ZPET125R-B | ● | ● | ● | 12.5 | 25.4 | — | 6 | — | ||||
| ZPET150R-B | ● | ● | ● | 15 | 30.5 | — | 7.5 | — | ||||
| ZPET160R-B | ● | ● | ● | 16 | 32.5 | — | 7.5 | — | ||||
| ZPET200R-B | ● | ● | ● | 20 | 40.4 | — | 8.8 | — | ||||
| ZPET250R-B | ● | ● | ● | 25 | 46.0 | — | 10.8 | — | ||||
| R刃 R insert |
ZPET080R-C | E級 E |
● | ● | 8 | 16.9 | — | 3.6 | — | Fig-2 | ||
| ZPET100R-C | ● | ● | 10 | 20.3 | — | 4.7 | — | |||||
| ZPET125R-C | ● | 12.5 | 25.4 | — | 6 | — | ||||||
| ZPET150R-C | ● | ● | 15 | 30.5 | — | 7.5 | — | |||||
| ZPET160R-C | ● | 16 | 32.5 | — | 7.5 | — | ||||||
| ZPET200R-C | ● | ● | 20 | 40.4 | — | 8.8 | — | |||||
| ZPET250R-C | ● | ● | 25 | 46.0 | — | 10.8 | — | |||||
| R刃 R insert |
ZPET200R-N | E級 E |
— | ● | ● | ● | 20 | 40.4 | — | 8.8 | — | Fig-3 |
| ZPET250R-N | — | ● | ● | ● | 25 | 46.0 | — | 10.8 | — | |||
| 外周刃 Peripheral insert |
CPMT070304 | M級 M |
— | ● | 0.4 | 7.14 | 7.14 | — | 3.18 | Fig-4 | ||
| CPMT090308 | — | ● | 0.8 | 9.525 | 9.525 | — | 3.18 | |||||
| CPMT120408 | — | ● | 0.8 | 12.7 | 12.7 | — | 4.76 | |||||
【注意】JSコーティングは通電式タッチセンサーに反応しませんのでご注意ください。
【Note】Please note that the JS Coating does not cause a reaction in conductive touch sensors.
■ コーティング材種使い分け Insert grade selection
| 材種名 Grade |
用途 Application |
特長 Features |
|---|---|---|
| TH308 | 高硬度鋼 High-hardened steels |
超微粒超硬合金とTH3コーティングを採用。Features micro grain substrate and TH3 Coating. 高硬度鋼加工の汎用性に優れる。Offers excellent versatility for cutting high-hardened steels. |
| JP4120 | 30～50HRCの合金鋼・焼入れ鋼・肉盛溶接材 Alloy steels, hardened steels, and overlay welding materials with hardness ranging from 30 to 50 HRC |
微粒超硬合金とAJコーティングを採用。Features fine grain substrate and AJ Coating. 鋼一般から焼入れ鋼の加工に優れる。Suitable for cutting materials ranging from general steel to hardened steels. |
| JS4030 | 鋼一般 General steel |
粗粒超硬合金とJSコーティングを採用。Features rough grain substrate and JS Coating. 鋼一般の切削に優れる。Suitable for cutting general steel. |
| JS4060 | 不安定切削・湿式切削 Unstable cutting/wet cutting |
粗粒超硬合金とJSコーティングを採用。Features rough grain substrate and JS Coating. 軟鋼の不安定切削や湿式切削に優れる。Suitable for unstable mild steel cutting and wet cutting. |
●印：標準在庫品です。● : Stocked items. 無印：弊社営業へお問合せください。No mark : Contact with our sales department. 一印：製作いたしません。— : No Manufactured.
