EPDRP-TH | Epoch Pencil Deep Radius | MOLDINO

MOLDINO
เป็นคนแรกที่รีวิวสินค้านี้
ราคาต่ำสุด THB 0.00
พร้อมส่ง
SKU
EPDRP-TH
เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ
PDF EPDRP-TH
EPDRP-TH | Epoch Pencil Deep Radius | MOLDINO
EPDRP-TH | Epoch Pencil Deep Radius | MOLDINO

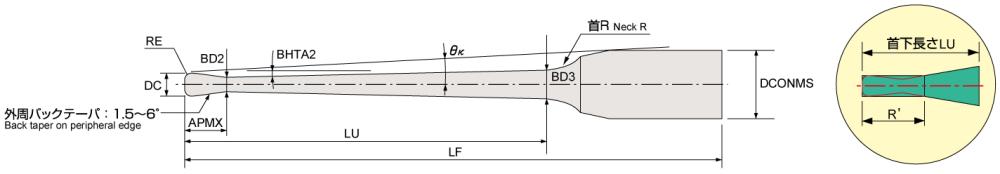

0〜−0.015     ±0.005



Pencil Neck 2 Flutes
Item code Stock  Size(mm)

Interference

angle

（°）

Effective under neck length

with respect to draft angle
Tool dia.  Corner radius

 Under neck

length

 Neck angle  Flute length   Neck dia.  Under Neckdia.  Overall length   Shank dia  Neck R

Approx neck

length
DC RE LU BHTA2 APMX BD2 BD3 LF DCONMS ℓ ' θK 0.5° 1° 1.5° 2° 3°
EPDRP2002-2-09005-TH ● 0.2 0.05 2 0.9 0.15 0.17 0.228 50 4 10 1.1 9.96 – 2.82 3.15 3.44 3.93
EPDRP2004-4-09005-TH ● 0.4 0.05 4 0.9 0.3 0.37 0.486 50 4 10 1.25 8.39 – 4.91 5.38 5.76 6.38
EPDRP2004-5-09005-TH ● 0.4 0.05 5 0.9 0.3 0.37 0.518 50 4 10 1.25 7.8 – 5.93 6.47 6.88 7.56
EPDRP2004-4-0901-TH ● 0.4 0.1 4 0.9 0.3 0.37 0.486 50 4 10 1.25 8.42 – 4.9 5.37 5.74 6.37
EPDRP2004-5-0901-TH ● 0.4 0.1 5 0.9 0.3 0.37 0.518 50 4 10 1.25 7.83 – 5.92 6.46 6.87 7.55
EPDRP2005-5-0901-TH ● 0.5 0.1 5 0.9 0.35 0.47 0.616 50 4 10 1.3 7.75 – 5.93 6.47 6.88 7.55
EPDRP2005-8-0901-TH ● 0.5 0.1 8 0.9 0.35 0.47 0.710 50 4 10 1.3 6.39 – 9 9.7 10.21 11.02
EPDRP2005-10-0901-TH ● 0.5 0.1 10 0.9 0.35 0.47 0.773 55 4 10 1.3 5.72 – 11.04 11.84 12.4 13.28
EPDRP2006-12-0901-TH ● 0.6 0.1 12 0.9 0.4 0.57 0.934 55 4 10 1.35 5.09 – 13.08 13.97 14.57 15.52
EPDRP2006-15-0901-TH ● 0.6 0.1 15 0.9 0.4 0.57 1.029 55 4 10 1.35 4.45 – 16.14 17.14 17.81 18.84
EPDRP2008-6-0402-TH ● 0.8 0.2 6 0.4 0.5 0.77 0.847 50 4 7 2.64 6.91 6.68 7.16 7.52 7.82 8.34
EPDRP2008-12-0902-TH ● 0.8 0.2 12 0.9 0.5 0.77 1.131 55 4 10 1.45 4.94 – 13.08 13.96 14.57 15.51
EPDRP2010-8-0402-TH ● 1 0.2 8 0.4 0.8 0.94 1.041 55 6 7 5.09 7.32 8.87 9.39 9.78 10.11 10.66
EPDRP2010-10-0902-TH ● 1 0.2 10 0.9 0.8 0.94 1.229 55 6 10 2.7 6.79 – 11.24 11.95 12.48 13.34
EPDRP2010-15-0902-TH ● 1 0.2 15 0.9 0.8 0.94 1.386 60 6 10 2.7 5.57 – 16.32 17.23 17.88 18.88
EPDRP2010-20-0902-TH ● 1 0.2 20 0.9 0.8 0.94 1.543 65 6 10 2.7 4.72 – 21.39 22.47 23.21 24.78
EPDRP2010-25-0902-TH ● 1 0.2 25 0.9 0.8 0.94 1.7 70 6 10 2.7 4.1 – 26.46 27.69 28.51 30.93
EPDRP2010-30-0902-TH ● 1 0.2 30 0.9 0.8 0.94 1.857 75 6 10 2.7 3.62 – 31.53 32.89 33.78 37.07
EPDRP2010-35-0902-TH ● 1 0.2 35 0.9 0.8 0.94 2.015 80 6 10 2.7 3.24 – 36.59 38.07 39.03 43.22
EPDRP2010-8-0403-TH ● 1 0.3 8 0.4 0.8 0.94 1.041 55 6 7 5.09 7.36 8.87 9.38 9.77 10.09 10.65
EPDRP2010-15-0903-TH ● 1 0.3 15 0.9 0.8 0.94 1.386 60 6 10 2.7 5.59 – 16.31 17.22 17.86 18.87
EPDRP2010-25-0903-TH ● 1 0.3 25 0.9 0.8 0.94 1.700 70 6 10 2.7 4.11 – 26.45 27.68 28.5 30.89
EPDRP2010-30-0903-TH ● 1 0.3 30 0.9 0.8 0.94 1.857 75 6 10 2.7 3.63 – 31.52 32.88 33.77 37.04
EPDRP2015-10-0402-TH ● 1.5 0.2 10 0.4 1.35 1.42 1.541 55 6 7 7.07 6.33 11.01 11.56 11.98 12.34 13.08
EPDRP2015-15-0902-TH ● 1.5 0.2 15 0.9 1.35 1.42 1.849 60 6 10 3.89 5.24 – 16.47 17.32 17.95 18.93
EPDRP2015-20-0902-TH ● 1.5 0.2 20 0.9 1.35 1.42 2.006 65 6 10 3.89 4.41 – 21.54 22.55 23.27 24.9
EPDRP2015-25-0902-TH ● 1.5 0.2 25 0.9 1.35 1.42 2.163 70 6 10 3.89 3.81 – 26.6 27.76 28.57 31.04
EPDRP2015-30-0902-TH ● 1.5 0.2 30 0.9 1.35 1.42 2.320 75 6 10 3.89 3.35 – 31.66 32.95 33.83 37.19
EPDRP2015-10-0403-TH ● 1.5 0.3 10 0.4 1.35 1.42 1.541 55 6 7 7.07 6.36 11 11.56 11.97 12.33 13.04
EPDRP2015-20-0903-TH ● 1.5 0.3 20 0.9 1.35 1.42 2.006 65 6 10 3.89 4.43 – 21.52 22.54 23.26 24.86
EPDRP2015-25-0903-TH ● 1.5 0.3 25 0.9 1.35 1.42 2.163 70 6 10 3.89 3.82 – 26.59 27.75 28.56 31.01
EPDRP2015-30-0903-TH ● 1.5 0.3 30 0.9 1.35 1.42 2.320 75 6 10 3.89 3.36 – 31.65 32.95 33.82 37.16
EPDRP2020-30-0902-TH ● 2 0.2 30 0.9 1.7 1.92 2.809 70 6 10 4.24 3.07 – 31.69 32.97 33.84 37.22
EPDRP2020-40-0902-TH ● 2 0.2 40 0.9 1.7 1.92 3.123 80 6 10 4.24 2.46 – 41.8 43.32 44.66 干渉なし
EPDRP2020-50-0902-TH ● 2 0.2 50 0.9 1.7 1.92 3.438 90 6 10 4.24 2.06 – 51.9 53.62 55.74 干渉なし
EPDRP2020-12-0403-TH ● 2 0.3 12 0.4 1.7 1.92 2.064 55 6 7 7.42 5.46 13.05 13.66 14.12 14.5 15.63
EPDRP2020-20-0903-TH ● 2 0.3 20 0.9 1.7 1.92 2.495 65 6 10 4.24 4.1 – 21.56 22.57 23.28 24.9
EPDRP2020-30-0903-TH ● 2 0.3 30 0.9 1.7 1.92 2.809 70 6 10 4.24 3.08 – 31.68 32.96 33.84 37.19
EPDRP2020-40-0903-TH ● 2 0.3 40 0.9 1.7 1.92 3.123 80 6 10 4.24 2.47 – 41.79 43.31 44.64 干渉なし
EPDRP2020-50-0903-TH ● 2 0.3 50 0.9 1.7 1.92 3.438 90 6 10 4.24 2.06 – 51.89 53.61 55.72 干渉なし
EPDRP2020-8-0405-TH ● 2 0.5 8 0.4 1.7 1.92 2.008 50 6 4 7.42 6.76 8.73 9.06 9.32 9.54 10.43
EPDRP2020-12-0405-TH ● 2 0.5 12 0.4 1.7 1.92 2.064 55 6 7 7.42 5.51 13.03 13.65 14.1 14.48 15.56
EPDRP2020-16-0405-TH ● 2 0.5 16 0.4 1.7 1.92 2.120 60 6 7 7.42 4.65 17.08 17.82 18.35 18.78 20.7
EPDRP2020-20-0905-TH ● 2 0.5 20 0.9 1.7 1.92 2.495 65 6 10 4.24 4.13 – 21.54 22.54 23.26 24.84
EPDRP2020-25-0905-TH ● 2 0.5 25 0.9 1.7 1.92 2.652 65 6 10 4.24 3.54 – 26.6 27.75 28.55 30.98
EPDRP2020-30-0905-TH ● 2 0.5 30 0.9 1.7 1.92 2.809 70 6 10 4.24 3.1 – 31.66 32.95 33.82 37.13
EPDRP2020-40-0905-TH ● 2 0.5 40 0.9 1.7 1.92 3.123 80 6 10 4.24 2.48 – 41.77 43.29 44.6 干渉なし
EPDRP2020-50-0905-TH ● 2 0.5 50 0.9 1.7 1.92 3.438 90 6 10 4.24 2.07 – 51.87 53.6 55.68 干渉なし
EPDRP2030-40-0902-TH ● 3 0.2 40 0.9 2.5 2.86 4.038 80 6 10 6.95 1.94 – 42.04 43.44 干渉なし 干渉なし
EPDRP2030-50-0902-TH ● 3 0.2 50 0.9 2.5 2.86 4.352 90 6 10 6.95 1.6 – 52.13 53.74 干渉なし 干渉なし
EPDRP2030-60-0902-TH ● 3 0.2 60 0.9 2.5 2.86 4.667 100 6 10 6.95 1.36 – 62.21 干渉なし 干渉なし 干渉なし
EPDRP2030-40-0903-TH ● 3 0.3 40 0.9 2.5 2.86 4.038 80 6 10 6.95 1.94 – 42.03 43.44 干渉なし 干渉なし
EPDRP2030-50-0903-TH ● 3 0.3 50 0.9 2.5 2.86 4.352 90 6 10 6.95 1.61 – 52.12 53.73 干渉なし 干渉なし
EPDRP2030-60-0903-TH ● 3 0.3 60 0.9 2.5 2.86 4.667 100 6 10 6.95 1.36 – 62.21 干渉なし 干渉なし 干渉なし
EPDRP2030-40-0905-TH ● 3 0.5 40 0.9 2.5 2.86 4.038 80 6 10 6.95 1.95 – 42.01 43.42 干渉なし 干渉なし
EPDRP2030-50-0905-TH ● 3 0.5 50 0.9 2.5 2.86 4.352 90 6 10 6.95 1.61 – 52.1 53.71 干渉なし 干渉なし
EPDRP2030-60-0905-TH ● 3 0.5 60 0.9 2.5 2.86 4.667 100 6 10 6.95 1.37 – 62.19 干渉なし 干渉なし 干渉なし

 ●：標準在庫品です。●： Stocked items.　干渉なし： No interference
