Details

● 独自のR状刃形が進化、更なる高能率加工を実現します。

・Unique R-shaped cutting edge has evolved to realize further high- efficiency machining.

ボアタイプ Bore type

タイプ Type		商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size (mm)								形状 Shape	適用インサート Recommended insert

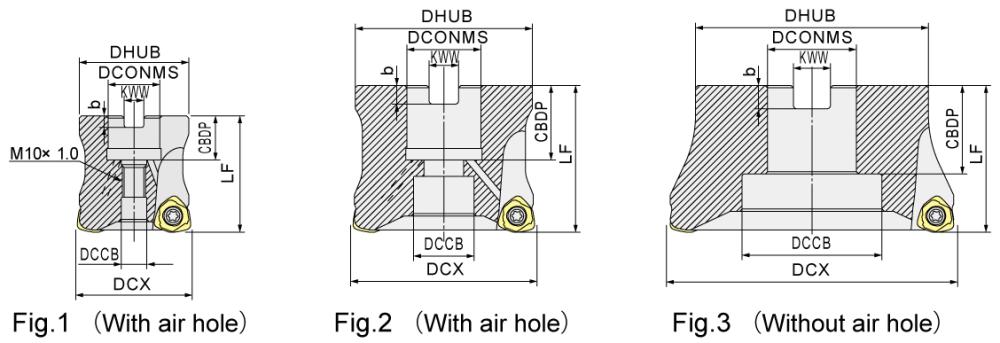

タイプ Type		商品コード Item code	在庫 Stock	刃数 No.of flutes	DCX	DHUB	LF	CBDP	KWW	b	DCONMS	DCCB	形状 Shape	適用インサート Recommended insert
Bore type ボアタイプ	内径インチサイズ Internal diameter inch size	TD6N5050B-3^※1※2	●	3	50	47	50	19	8.4	5	22.225	11	Fig.1	(Link) 【高送りインサート】 High-feed type insert WOMU140620ER-FB WOMU140620ER-FC 【高切込みインサート】 High depth type insert WOMU140630ER-HC
		TD6N5050B-4^※1※2※3	●	4	50	47						11	Fig.1
		TD6N5063B-4	●	4	63	60						17	Fig.2
		TD6N5063B-5	●	5	63	60						17
		TD6N5080B-6	●	6	80	76	63	32	12.7	8	31.75	26
		TD6N5100B-7	●	7	100	96		32	12.7	8	31.75	26
		TD6N5125B-6	●	6	125	100		38	15.9	10	38.1	60	Fig.3
		TD6N5125B-8	●	8	125	100		38	15.9	10	38.1	60	Fig.3
	内径ミリサイズ Internal diameter mm size	TD6N5050BM-3^※1	●	3	50	47	50	20	10.4	6.3	22	11	Fig.1
		TD6N5050BM-4^※1※3	●	4	50	47						11	Fig.1
		TD6N5063BM-4	●	4	63	60						17	Fig.2
		TD6N5063BM-5	●	5	63	60						17
		TD6N5080BM-6	●	6	80	76	63	22	12.4	7	27	20
		TD6N5100BM-7	●	7	100	96		25.5	14.4	8	32	26
		TD6N5125BM-6	●	6	125	100		38	16.4	9	40	60	Fig.3
		TD6N5125BM-8	●	8	125	100		38	16.4	9	40	60	Fig.3

※ 1：センタースルーをご使用の場合、アーバ側接続端面にクーラントの供給口を持つアーバをご使用ください。アーバーへの取付については、「Φ 50 ボディ取付説明」をご参照ください。

※ 2：当社アーバ「BT50-22.225- 〇〇〇 -50」との組み合わせではセンタースルーをご使用いただけません。

※ 3： ap=1mm 以下でのご使用を推奨いたします。

※ 1： When using center through, please use Arbor with Coolant supply port. Regarding body installation to arbor, please check "How to install Φ50 body" on next page.

※ 2： Center through can not be used when using TD6N in combination with our "BT50-22.225-○○○-50"

※ 3： Recommended to use with ap=1mm or less.

全てのボディに｢高送り｣｢高切込み｣インサートを装着することができます。

High-feed type and high depth type inserts can be set on all bodies.
