TR4F

● 独自のインサート形状とボディ形状が導く、ひと味違う高能率加工。

● Exclusive high-efficiency cutting, resulting from unique insert and body shapes

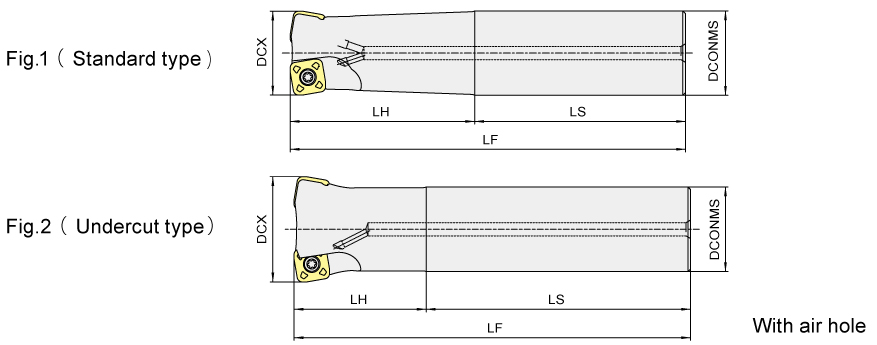

シャンクタイプ Shank type

タイプ Type	商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size (mm)					形状 Shape	適用インサート Recommended insert
タイプ Type	商品コード Item code	在庫 Stock	刃数 No.of flutes	DCX	LF	LH	LS	DCONMS	形状 Shape	適用インサート Recommended insert
レギュラー Regular	TR4F4032S32-2	●	2	32	150	70	80	32	Fig.1	SDNW120520TR(-P) SDMT120520TR
レギュラー Regular	TR4F4040S32-3	●	3	40	150	50	100	32	Fig.2
ロング Long	TR4F4032L32-2	●	2	32	200	120	80	32	Fig.1
ロング Long	TR4F4040L32-3	●	3	40	250	50	200	32	Fig.2

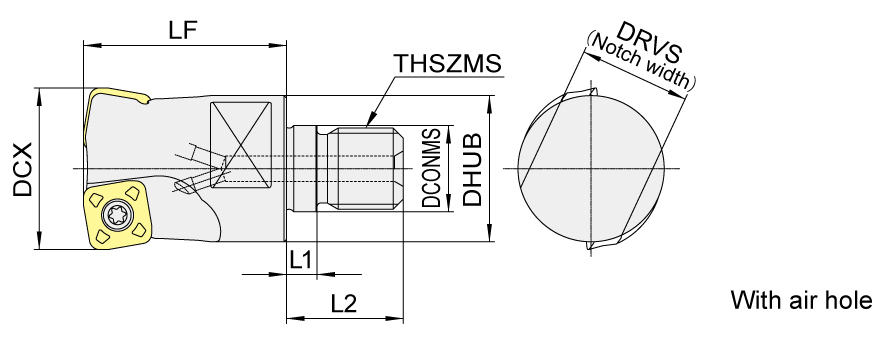

モジュラータイプ Modular type

商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size (mm)								適用インサート Recommended Insert
商品コード Item code	在庫 Stock	刃数 No.of flutes	DCX	LF	L1	L2	DCONMS	DHUB	THSZMS	DRVS	適用インサート Recommended Insert
TR4F4032M-2	●	2	32	40	6	23	17	28.8	M16	22	SDNW120520TR(-P) SDMT120520TR
TR4F4040M-3	●	3	40	40	6	23	17	28.8	M16	22	SDNW120520TR(-P) SDMT120520TR

【注意】モジュラーミル及び専用シャンク、専用アーバの「工具端面」「モジュラーねじ部」にグリースなどの潤滑剤は塗布しないでください。
【Note】Do not apply lubricants such as grease,etc. to the "contact faces" and "modular screws" of the "modular mill","dedicated shanks" and "dedicated arbor".

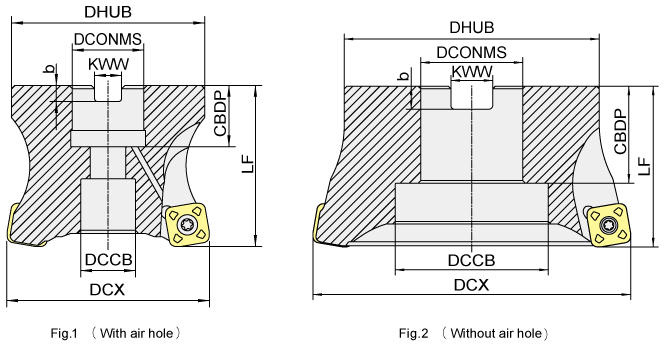

ボアタイプ Bore type

タイプ Type		商品コード Item code	在庫 Stock	刃数 No.of flutes	寸法 Size (mm)								形状 Shape	適用インサート Recommended insert
タイプ Type		商品コード Item code	在庫 Stock	刃数 No.of flutes	DCX	DHUB	LF	CBDP	KWW	b	DCONMS	DCCB	形状 Shape	適用インサート Recommended insert
Bore type ボアタイプ	内径インチサイズ Internal diameter inch size	TR4F4050B-3	●	3	50	47	50	19	8.4	5	22.225	17	Fig.1	SDNW120520TR(-P) SDMT120520TR
		TR4F4050B-4	●	4
		TR4F4050B-5	●	5
		TR4F4063B-4	●	4	63	60						17
		TR4F4063B-5	●	5
		TR4F4063B-6	●	6
		TR4F4080B-5	●	5	80	76		32	12.7	8	31.75	26
		TR4F4080B-7	●	7	80	76
		TR4F4100B-6	●	6	100	96
		TR4F4100B-8	●	8	100	96
		TR4F5063B-4	●	4	63	60	50	19	8.4	5	22.225	17		SDNW150525ZTR SDMT150525ZTR
		TR4F5080B-5	●	5	80	76	70	32	12.7	8	31.75	26
		TR4F5100B-6	●	6	100	96	70	32	12.7	8	31.75	26
		TR4F5125B-6	●	6	125	100	63	38	15.9	10	38.1	60	Fig.2
		TR4F5125B-7	●	7	125	100	63	38	15.9	10	38.1	60	Fig.2
	内径ミリサイズ Internal diameter mm size	TR4F4050BM-3	●	3	50	47	50	20	10.4	6.3	22	17	Fig.1	SDNW120520TR(-P) SDMT120520TR
		TR4F4050BM-4	●	4
		TR4F4050BM-5	●	5
		TR4F4063BM-4	●	4	63	60						17
		TR4F4063BM-5	●	5
		TR4F4063BM-6	●	6
		TR4F4080BM-5	●	5	80	76		22	12.4	7	27	20
		TR4F4080BM-7	●	7	80	76		22	12.4	7	27	20
		TR4F4100BM-6	●	6	100	96		25.5	14.4	8	32	26
		TR4F4100BM-8	●	8	100	96		25.5	14.4	8	32	26
		TR4F5063BM-4	●	4	63	60	50	20	10.4	6.3	22	17		SDNW150525ZTR SDMT150525ZTR
		TR4F5080BM-5	●	5	80	76	70	22	12.4	7	27	20
		TR4F5100BM-6	●	6	100	96	70	25.5	14.4	8	32	26
		TR4F5125BM-6	●	6	125	100	63	38	16.4	9	40	60	Fig.2
		TR4F5125BM-7	●	7	125	100	63	38	16.4	9	40	60	Fig.2

【注意】アーバ用ねじは付属しません。【Note】 Arbor screw is not included.

● 印：標準在庫品です。　●： Stocked items.
