ขนาดรูเจาะนำ (Tap Drill) เท่ากับขนาดเส้นผ่านศูนย์กลางด้านในของเกลียวตัวเมียหลังทำเสร็จหรือไม่?
จากการดูตารางขนาดรูเจาะในแคตตาล็อก YAMAWA พบว่ามีหมายเหตุด้านล่างระบุว่า:

“เป็นค่าของเส้นผ่านศูนย์กลางด้านในของเกลียวตัวเมียตามมาตรฐาน JIS 6H (Class 2)”







ก่อนอื่น จำเป็นต้องแยกให้ชัดว่าเป็นการทำเกลียวด้วย ต๊าปตัด (Cutting Tap) หรือ ต๊าปรีด (Roll Tap / Form Tap)

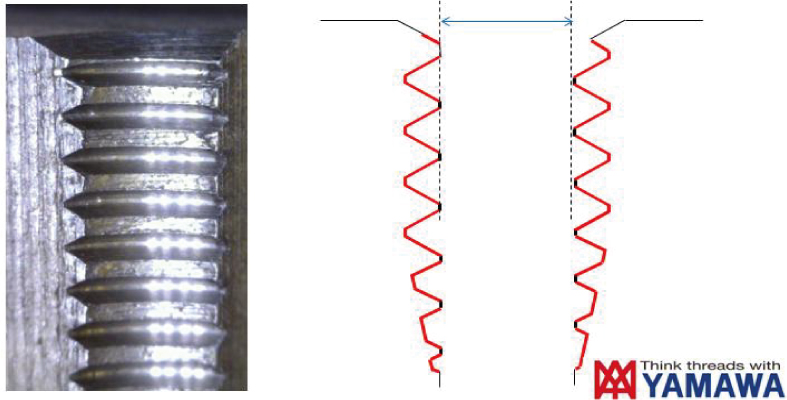

ในกรณีการทำเกลียวด้วยต๊าปตัด



หลังจากการต๊าปแล้ว ลักษณะของเกลียวตัวเมียเป็นอย่างไร?
รูปทรงของรูเจาะนำยังคงเดิมหลังการต๊าป

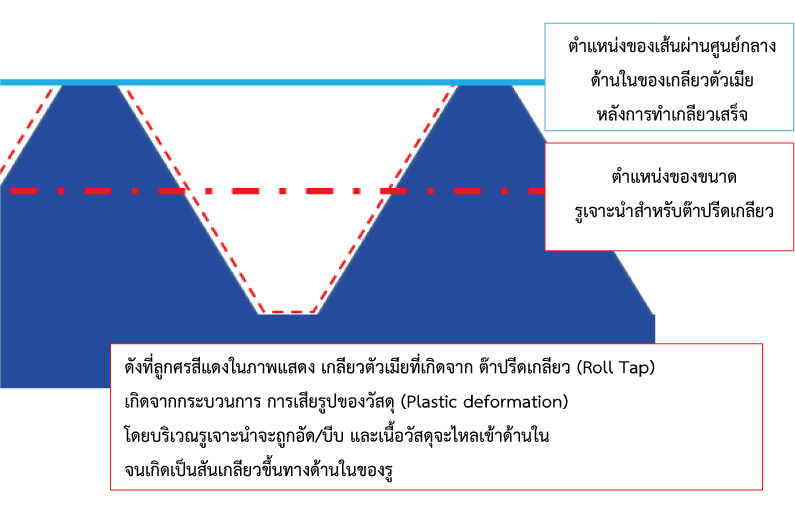

ในกรณีการทำเกลียวด้วยต๊าปรีดเกลียว







ในกรณีของ ต๊าปรีดเกลียว (Roll Tap) ขนาดรูเจาะนำจะไม่เท่ากับขนาดเส้นผ่านศูนย์กลางด้านในของเกลียวหลังทำเสร็จ
และหากขนาดรูเจาะนำมีการเปลี่ยนแปลง ขนาดรูในของเกลียวจะเปลี่ยนแปลงตามสัดส่วน
ดังนั้นจึงต้องควบคุมขนาดรูเจาะอย่างระมัดระวัง



เปรียบเทียบผลของ “ขนาดรูเจาะ” กับเกลียว (Roll Tap M6)
(6H minor dia: Max 5.153 mm ~ Min 4.917 mm)		 • 6H PP-止 (Stop / No-Go): เกจวัดเกลียวตัวเมียด้าน “ไม่ผ่าน” (No-Go) สำหรับคลาส 6H
• 6H PP-通 (Go): เกจวัดเกลียวตัวเมียด้าน “ผ่าน” (Go) สำหรับคลาส 6H

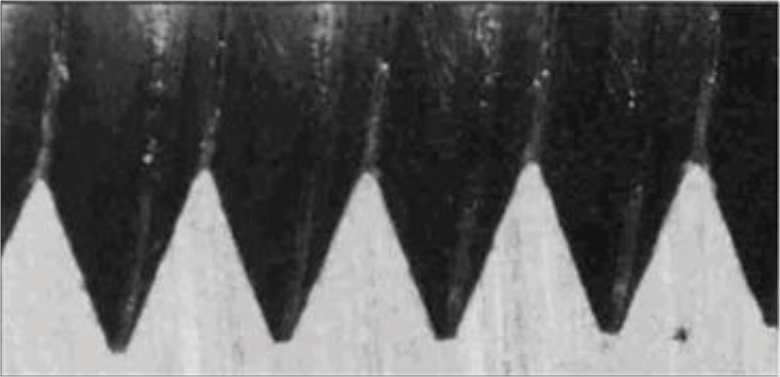

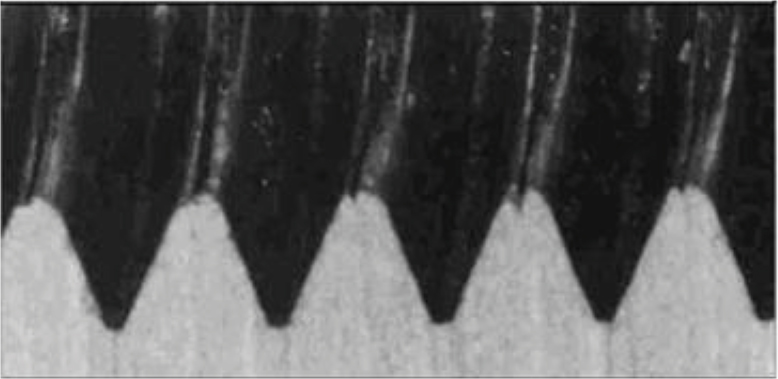

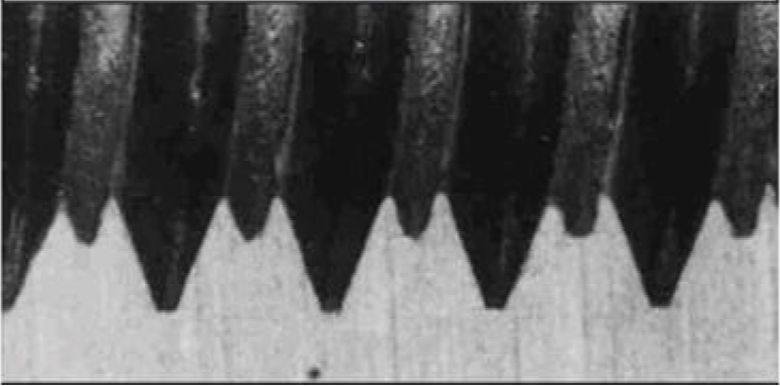

A: ขนาดรูเจาะนำ Ø5.61 – เกลียวตัวเมียที่ได้หลังการmachining B: ขนาดรูเจาะนำ Ø5.55 – เกลียวตัวเมียหลังการmachining C: ขนาดรูเจาะนำ Ø5.42 – เกลียวตัวเมียหลังการmachining

ขนาดรูในเกลียว: Ø5.17
อัตราการกินเนื้อ (Thread engagement): 77%
เกจ 6H ด้าน No-Go: ไม่ผ่าน (ค่ารูในใกล้ขีดสูงสุดของ 6H)
ขนาดรูเจาะมีขนาดใหญ่กว่าค่าที่เหมาะสมเล็กน้อย
ทำให้การไหลขึ้นของเนื้อวัสดุ (สันเกลียว) ไม่เพียงพอ.

ขนาดรูในเกลียว: Ø5.05, อัตราการกินเนื้อ: 88%
รูปทรงเกลียว (สันเกลียว) ขึ้นเต็มและสวยสมบูรณ์
เกจ 6H:
• NO-GO: ผ่าน (ไม่เข้า)
• GO: ผ่าน (เข้าได้)

 ขนาดรูในเกลียว: Ø4.79
อัตราการกินเนื้อ: 112%
เกจ 6H ด้าน GO: ไม่ผ่าน (ขนาดรูในอยู่นอกมาตรฐาน 6H)
ขนาดรูเจาะเล็กกว่าค่าที่เหมาะสม
ทำให้เกิดการไหลขึ้นของเนื้อวัสดุมากเกินไป



สำหรับวิธีการกำหนดขนาดรูเจาะนำในกรณี ต๊าปตัด (Cutting Tap) กรุณาดูรายละเอียดเพิ่มเติมได้ที่หัวข้อนี้ Tips-030
สำหรับวิธีการกำหนดขนาดรูเจาะนำในกรณี ต๊าปรีด (Roll Tap) กรุณาดูรายละเอียดเพิ่มเติมได้ที่หัวข้อนี้ Tips-005
