คาลิปเปอร์

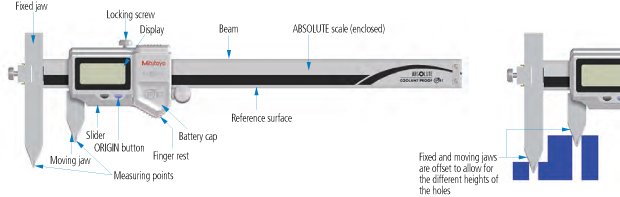

คาลิปเปอร์ชนิดปรับเยื้องเส้นแนวศูนย์กลางแบบสัมบูรณ์ชนิดกันน้ำหล่อเย็น

ก่อนการใช้งาน

1. เช็ดผิวหน้าของก้านคาลิปเปอร์ด้วยน้ำมัน (Order No.207000) ปริมาณเล็กน้อย

2. เลื่อนตัวเลื่อน (Slider) ไปตลอดแนวของก้านคาลิปเปอร์ (Beam) เพื่อตรวจสอบว่าการเลื่อนเป็นปกติไม่ติดขัด

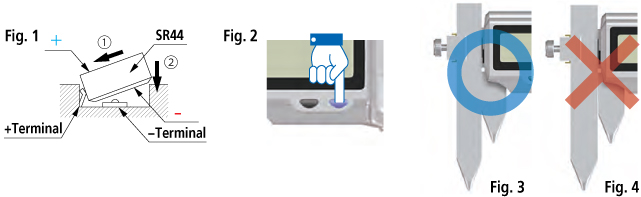

3. ใส่ถ่านขนาด SR44 (Order No.938882) โดยให้ขั้วบวกอยู่ด้านบน (Fig.1)

4. ทำความสะอาดปากวัดแล้วเลื่อนตัวเลื่อนไปสุดตำแหน่งให้ปากวัดประกบกัน จากนั้นกดปุ่ม ORIGIN เพื่อทำการตั้งศูนย์ (Fig.2)

5. หลังจากทำความสะอาดเสร็จแล้ว เลื่อนปากวัดมาชนกันแล้วตรวจสอบดังต่อไปนี้ :

• ปากวัดใน: ที่มีสภาพดีเมื่อประกบกันจะต้องมองไม่เห็นแสงรอดผ่าน (Fig.3)

• หากผิวหน้าของปากวัดสกปรก หรือเป็นรอย ปากวัดทั้งสองด้านจะไม่สามารถประกบชิดกัน เกิดช่องว่าที่แสงรอดผ่านได้ (Fig.4)

ระหว่างการใช้งาน

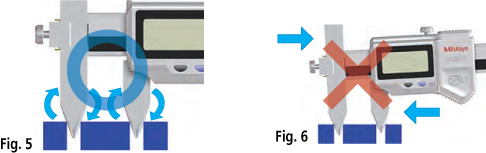

1. ใช้แรงกดที่ระหว่างทำการวัด และวางปากวัดให้มั่นคง (Fig.5)

2. ไม่ควรวัดชิ้นงานในขณะที่ปากวัดเอียง (Fig.6)

หากคาลิปเปอร์ชำรุดเนื่องจากการตก หรือกระแทกอย่างแรง หรือสาเหตุอื่นๆ ห้ามใช้บอร์เกจนั้น และให้ติดต่อกลับบริษัท เพื่อทำการซ่อมแซม

หลังการใช้งาน

1. ตรวจสอบสภาพของคาลิปเปอร์ ถ้าตรวจพบว่าชำรุดควรส่งซ่อม หรือจัดหาใหม่เพื่อทดแทน จากนั้นทำความสะอาดเครื่องมือ หากใช้เครื่องมือวัดในบริเวณที่มีการใช้น้ำมันตัด ควรเคลือบน้ำมันกันสนิมหลังทำความสะอาด

2. เลื่อนปากวัดนอกออกประมาณ 0.2-2 mm ปลดสกรูล็อกก่อนเก็บเครื่องมือ (Fig.7)
