MITUTOYO-CHECK POINT : เกจบล็อก

เกจบล็อก





ก่อนการใช้งาน

1. เพื่อให้เกิดความแม่นยำในการวัดค่าของเกจบล็อกให้ใช้เกจบล็อกในสภาวะที่มีอุณหภูมิที่คงที่ ทำการชดเชยค่าจากการวัด หากอุณหภูมิโดยรอบแตกต่างไปจาก 20°C อย่างมีนัยสัมคัญ และชิ้นงานมีค่าสัมประสิทธิ์ขยายตัวต่อเนื่องจากอุณหภูมิ (coefficient of thermal expension) ไม่เหมือนกับตัวเกจบล็อก

2. ทำความสะอาดผิวหน้าการวัดของเกจบล็อกที่ใช้เพื่อป้องกันฝุ่น หรือสิ่งปนเปื้อนที่จะส่งผลต่อค่าของการวัด (กระดาษทำความสะอาด : Order No.600006).

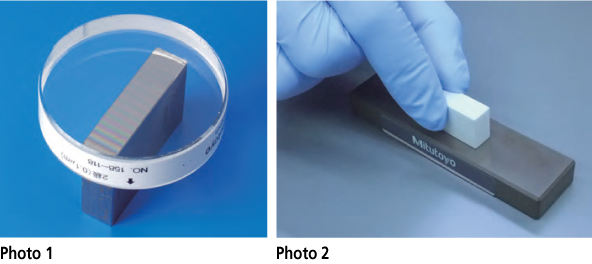

3. ทำการตรวจสอบรอยนูน (Burrs) บนผิวหน้าของเกจบล็อกโดยใช้ออปติคอลแฟลต (optical flat) (Order No. 158-118) (Photo 1)

4. ถ้าตรวจพบรอยนูนให้ทำการขัดออกด้วยเซราสโตน (Cerastone) (Order No.601645) หรือ หินอาร์แคนซอส์ (Arkansas stone) (Photo 2)






ระหว่างการใช้งาน

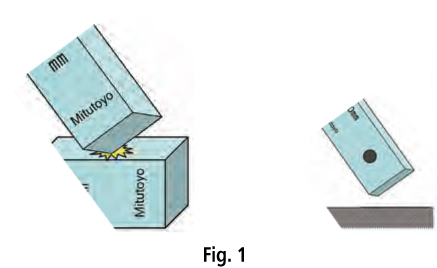

1. ใช้เกจบล็อกด้วยความระมัดระวัง เพื่อหลีกเลี่ยงความเสียหายที่เกิดขึ้นต่อผิววัด (measuring surface) อันเนื่องมาจากการกระแทกกันของตัวเกจบล็อก หรือเกิดจากการตกหล่น (Fig.1) ความเสียหาย เช่น การเกิดรอยนูน (Burr) จะมีผลกระทบต่อความแม่นยำในการวัด

2. การประกบ (wring) เกจบล็อก 2 ชิ้น เข้าด้วยกันทำได้โดยใช้จาระบีบางๆ หรือน้ำมันที่ผิวหน้าการวัด และเช็ดส่วนที่เกินออกให้เหลือแค่เป็นชั้นบางๆเท่านั้น หากใช้น้ำมัน หรือจาระบีไม่เพียงพอ การประกบกันอาจทำให้ไม่ได้ผล และบล็อกจะสึกหรอเร็วขึ้น










หลังการใช้งาน

1. ตรวจสอบความเสียหายของเกจบล็อก ถ้าพบให้ทำการซ่อมแซมด้วยวิธีการที่อธิบายข้างต้น ถ้าไม่ได้ผลให้เตรียมการเปลี่ยนใหม่ทดแทน

2. หลังจากใช้งานเกจบล็อกเหล็กกล้า (steel) ควรทำความสะอาดโดยใช้ผ้าชุบน้ำมันป้องกันการสึกกร่อนบิดหมาดเพื่อถนอม และป้องกันสนิม (Order No.600001)

3. ชุดอุปกรณ์บำรุงรักษา (Order No. 516-650)  สามารถใช้บำรุงรักษาเกจบล็อก และทำความสะอาดก่อนจัดเก็บ

4. จัดเก็บเครื่องมือวัดในห้องที่ไม่มีความร้อน และความชื้นสูง รวมถึงฝุ่น และละอองน้ำมัน
