ไฮเกจ

เวอร์เนียร์ไฮเกจ

ก่อนการใช้งาน

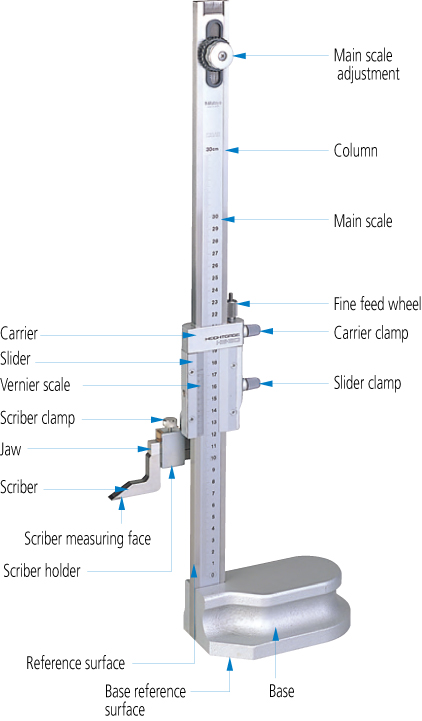

1. ติดตั้งปากวัด (scriber) ให้ใกล้กับแกนเสาหลัก (column) เท่าที่จะทำได้

2. ทำความสะอาดผิวหน้าของแกนเสา (reference surface) ผิวด้านใต้ฐานอ้างอิงผิวหน้าของตัวยึดปากวัด และผิวหน้าของปากวัด

3. ทำความสะอาดผิวหน้าของโต๊ะระดับบริเวณที่จะใช้งาน

4. เลื่อนตัวเลื่อน (slider) ตลอดช่วงการใช้งานเพื่อตรวจสอบว่าตัวเลื่อนสามารถ เคลื่อนที่ได้ดีไม่ติดขัด

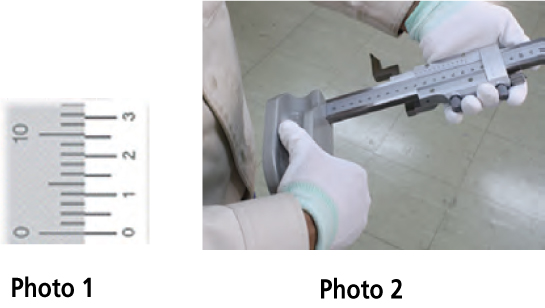

5. เลื่อนตัวเลื่อนให้ผิวหนังของปากวัดสัมผัสกับผิวหน้าของโต๊ะระดับแล้วปรับสเกลหลักเพื่อตั้งศูนย์ (Photo 1)

* ในการเคลื่อนย้ายเครื่องมือวัดให้ใช้มือจับฝั่งที่ตัวเลื่อน (slider) และฐาน (Base) ของไฮเกจ. (Photo2)

ระหว่างการใช้งาน

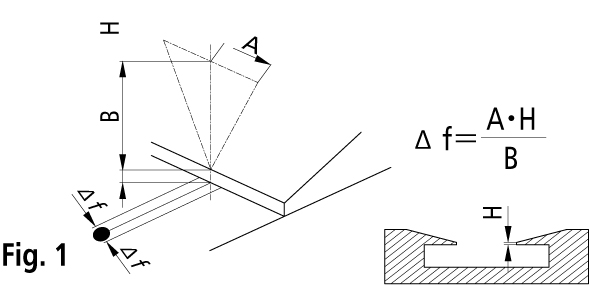

1. อ่านสเกลในแนวตรงตั้งฉาก เพื่อหลีกเลี่ยงความผิดพลาดจากการเหลื่อม (parallex error) ในการอ่านค่า (Fig.1)

A: ระยะห่างระหว่างตาทั้ง 2 ข้าง ÷2

B: ระยะห่างระหว่างตา และขีดสเกล

H: ระยะห่างระหว่างสเกลเวอร์เนียร์ และสเกลหลัก

f: ระยะห่างระหว่างขีดสเกลบนสเกลหลัก

2. ใช้แรงกดคงที่ตลอดเวลาที่ทำการวัด

หากไฮเกจชำรุดอันเนื่องจากการตก หรือกระแทกอย่างแรง หรือสาเหตุอื่นๆ ห้ามใช้งาน และให้ติดต่อกลับบริษัท เพื่อทำการซ่อมแซม

หลังการใช้งาน

1. ตรวจสอบสภาพของไฮเกจ ถ้าตรวจพบว่าชำรุดควรส่งซ่อม หรือจัดการใหม่เพื่อทดแทน จากนั้นทำความสะอาดเครื่องมือ หากใช้เครื่องมือวัดในบริเวณที่มีการใช้น้ำมันตัด ควรเคลือบน้ำมันกันสนิมหลังทำความสะอาด

2. หากไม่ใช้งานไฮเกจเป็นเวลานานควรปลดล็อกปากวัดออก และปรับให้อยู่สูงกว่าพื้นเล็กน้อยเพื่อหลีกเลี่ยงการโดนปากวัดบาด

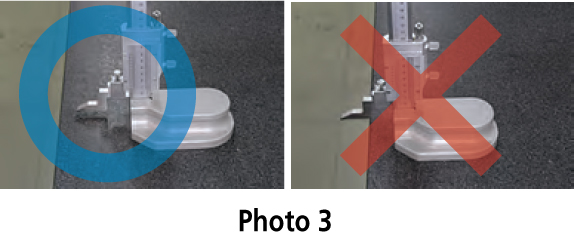

3. ระวังไม่ให้ปากวัดยื่นเกินออกมาจากขอบของโต๊ะระดับ. (Photo 3)
