ไฮเกจ

เวอร์เนียร์ไฮเกจ

ก่อนการใช้งาน

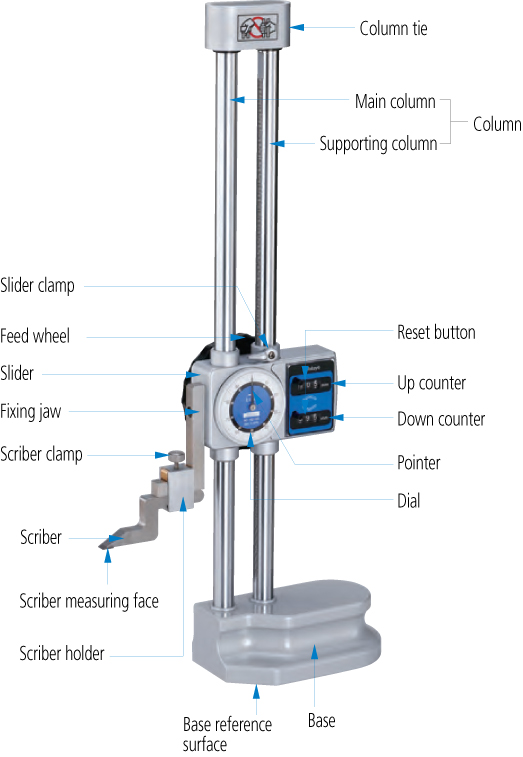

1. ติดตั้งปากวัด (scriber) ให้ใกล้กับแกนเสาหลัก (main column) เท่าที่จะทำได้

2. ทำความสะอาดผิวหน้าของแกนเสา (reference surface) ผิวด้านใต้ฐานอ้างอิงผิวหน้าของตัวยึดปากวัด และผิวหน้าของปากวัด

3. ทำความสะอาดผิวหน้าของโต๊ะระดับบริเวณที่จะใช้งาน

4. เลื่อนตัวเลื่อน (slider) ตลอดช่วงการใช้งานเพื่อตรวจสอบว่าตัวเลื่อนสามารถ เคลื่อนที่ได้ดีไม่ติดขัด

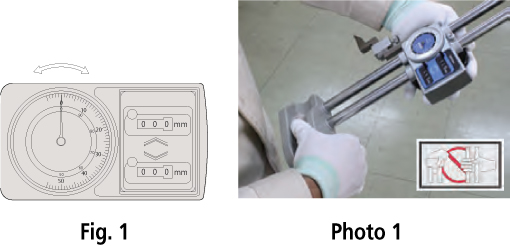

5. เลื่อนตัวเลื่อนให้ผิวหนังของปากวัดสัมผัสกับผิวหน้าของโต๊ะระดับแล้วตั้งศูนย์ โดยปรับเจ็มไดอัล (Pointer) และตัวนับ (counter)

* ในการเคลื่อนย้ายเครื่องมือวัดให้ใช้มือจับฝั่งที่ตัวเลื่อน (slider) และฐาน (Base) ของไฮเกจ. (Photo1)

ระหว่างการใช้งาน

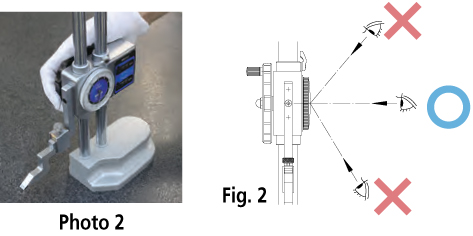

1. อ่านสเกลในแนวตรงตั้งฉาก เพื่อหลีกเลี่ยงความผิดพลาดจากการเหลื่อม (parallex error) ในการอ่านค่า (Fig.2)

2. ระหว่างทำการวัดให้หมุนวงล้อ (feed wheel) ช้าๆ เพื่อให้แรงกดคงที่ (Photo 2)

หากไฮเกจชำรุดอันเนื่องจากการตก หรือกระแทกอย่างแรง หรือสาเหตุอื่นๆ ห้ามใช้งาน และให้ติดต่อกลับบริษัท เพื่อทำการซ่อมแซม

หลังการใช้งาน

1. ตรวจสอบสภาพของไฮเกจ ถ้าตรวจพบว่าชำรุดควรส่งซ่อม หรือจัดการใหม่เพื่อทดแทน จากนั้นทำความสะอาดเครื่องมือ หากใช้เครื่องมือวัดในบริเวณที่มีการใช้น้ำมันตัด ควรเคลือบน้ำมันกันสนิมหลังทำความสะอาด

2. หากไม่ใช้งานไฮเกจเป็นเวลานานควรปลดล็อกปากวัดออก และปรับให้อยู่สูงกว่าพื้นเล็กน้อยเพื่อหลีกเลี่ยงการโดนปากวัดบาด

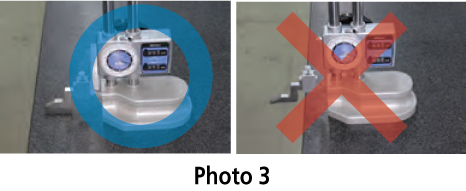

3. ระวังไม่ให้ปากวัดยื่นเกินออกมาจากขอบของโต๊ะระดับ. (Photo 3)
