ผมต้องการนำต๊าปที่สึกแล้วกลับมาใช้งานต่อโดยการลับคมใหม่
รบกวนช่วยแนะนำข้อควรระวังที่สำคัญในการลับคมต๊าปที่ใช้งานแล้วได้หรือไม่

ประสิทธิภาพและความเสถียรในการตัดของต๊าปขึ้นอยู่กับความสมดุลของหลายปัจจัย เช่น มุมคมตัด (cutting angle), มุม relief ของช่วง chamfer และความกว้างของ margin
ต๊าปมาตรฐานที่ออกแบบมาสำหรับการทำงานความเร็วสูงนั้น ลับคมใหม่ได้ยาก และจะยิ่งยากมากขึ้นในการลับคมต๊าปพิเศษ (special tap) ที่ถูกออกแบบเฉพาะสำหรับอุตสาหกรรมใดอุตสาหกรรมหนึ่ง ให้กลับมามีรูปทรงและประสิทธิภาพเทียบเท่าของเดิม ดังนั้น ต้องใช้ความระมัดระวังอย่างมากในการลับคมต๊าป เนื่องจากการลับคมอาจทำให้ ไม่สามารถคงประสิทธิภาพเดิมของต๊าปไว้ได้

พื้นผิวของต๊าปที่สามารถลับคมได้ และข้อควรระวังที่เกี่ยวข้อง

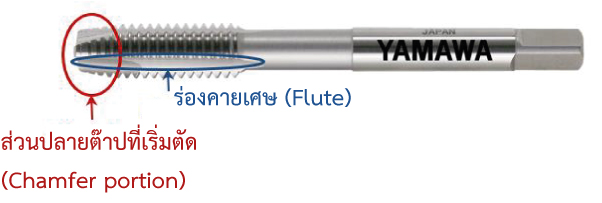

ตัวอย่าง: ต๊าปมือ (Hand Taps) พื้นผิวที่สามารถนำมาลับคมใหม่ได้ในต๊าปที่สึก ได้แก่ มุม chamfer (ส่วนปลายต๊าป) และด้านในของร่องคายเศษ (flute) แต่ละร่อง

เมื่อทำการลับคมต๊าป จำเป็นอย่างยิ่งที่จะต้องรักษา มุม chamfer เดิมเพื่อให้ได้ประสิทธิภาพการตัดที่ใกล้เคียงกับต๊าปใหม่มากที่สุด

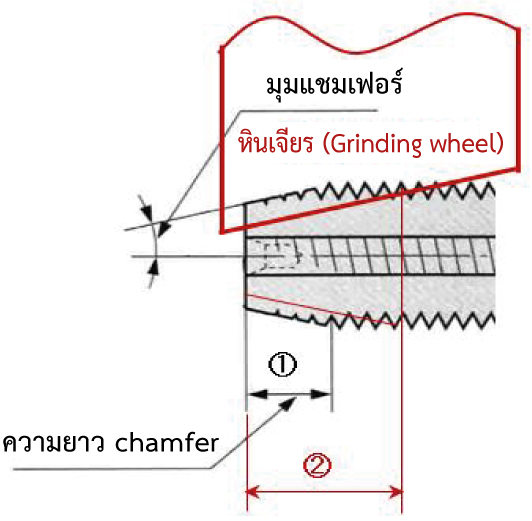

การลับ chamfer จะทำให้ ความยาวของ chamfer เพิ่มขึ้นจากความยาว ① เป็น ② ตามที่แสดงในรูป
ความยาว chamfer ที่เพิ่มขึ้นนี้ โดยทั่วไปสามารถยอมรับได้ในงานรูทะลุ (Through hole) แต่ในกรณีของ รูตัน (Blind hole) ปลายต๊าปที่ลับใหม่อาจไปชนกันรูได้

ดังนั้น อาจจำเป็นต้อง ตัดปลายต๊าปออก เพื่อให้ได้ความยาว chamfer ใกล้เคียงของเดิม

อย่างไรก็ตาม วิธีนี้จะทำให้:
• ใช้เวลาในการลับมากขึ้น
• ต้นทุนในการลับสูงขึ้น

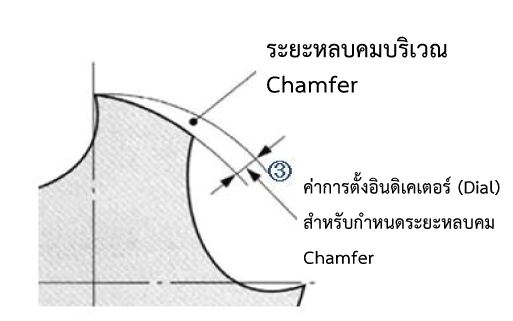

มุม chamfer relief ถูกลับเป็นลักษณะ เส้นโค้งสัมผัส (tangent curve) กับเส้นผ่านศูนย์กลางภายนอกของต๊าป โดย chamfer relief ไม่ใช่เส้นโค้งวงกลม ธรรมดาที่มีศูนย์กลางร่วม (concentric) กับเส้นผ่านศูนย์กลางของต๊าป
ค่า indicator drop ของ chamfer relief (ตำแหน่ง ③) จะแตกต่างกันไปตามประเภท ของต๊าป ดังนั้น การกำหนดค่า indicator drop ให้ถูกต้องจึงเป็นเรื่องยากหากไม่มี:
• คำแนะนำที่เหมาะสม
• หรือ reference chart สำหรับใช้อ้างอิง

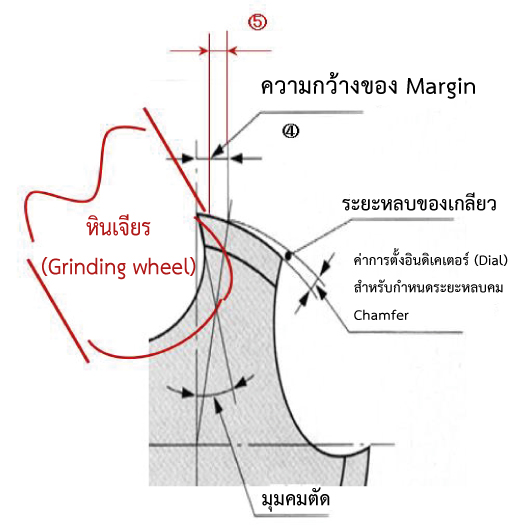

เมื่อทำการลับคมบริเวณ ด้านในของร่องคายเศษ (flute) จำเป็นต้องรักษา มุมคมตัด (cutting angle) ให้เท่ากับของเดิม
เพื่อให้ได้ประสิทธิภาพการตัดใกล้เคียงกับต๊าปใหม่ การลับด้านในของ flute จะทำให้ ความกว้างของ margin (ผิวสัมผัสทรงกระบอก) ลดลงจาก ④ เป็น ⑤ ตามภาพด้านซ้าย ซึ่งอาจส่งผลให้การต๊าปเกิด ความไม่เสถียร (unstable tapping performance)
