เกลียวในท่อแบบขนาน "Rp" และ "PS" เป็นเกลียวชนิดเดียวกันหรือแตกต่างกัน?
และควรเลือกใช้ต๊าปเกลียวท่อแบบใดในการทำเกลียวเหล่านี้?
ในแค็ตตาล็อก YAMAWA มีทั้ง Rp Tap และ PS Tap อยู่ 2 ประเภท แล้วทั้งสองแบบแตกต่างกันอย่างไร
และควรเลือกใช้แบบใด?









เกลียวในท่อแบบขนาน "Rp" และ "PS" โดยพื้นฐานแล้ว ไม่มีความแตกต่างกันในทางปฏิบัติ
สามารถเข้าใจได้ง่าย ๆ ว่า ชื่อเรียกของเกลียวถูกเปลี่ยนจาก "PS" มาเป็น "Rp" ตามมาตรฐานปัจจุบัน
นอกจากนี้ ต๊าปเกลียวท่อแบบขนานของ YAMAWA ทั้ง Rp Tap และ PS Tap
แม้ว่าจะมีความแตกต่างกันในด้าน ความยาวรวมของต๊าป และความยาวส่วนเกลียว
แต่มีระดับความแม่นยำ เท่ากัน
ดังนั้นจึงสามารถใช้ต๊าปทั้งสองประเภทสำหรับการทำเกลียวในท่อแบบขนาน Rp และ PS ได้เช่นเดียวกัน
โดยสามารถใช้งานทดแทนกันได้อย่างไม่มีปัญหา





คำอธิบาย

"PS" เป็นสัญลักษณ์เรียกเกลียวในท่อแบบขนานตาม มาตรฐาน JIS เดิม ส่วนใน มาตรฐาน JIS ปัจจุบัน ได้เปลี่ยนมาใช้สัญลักษณ์ "Rp"

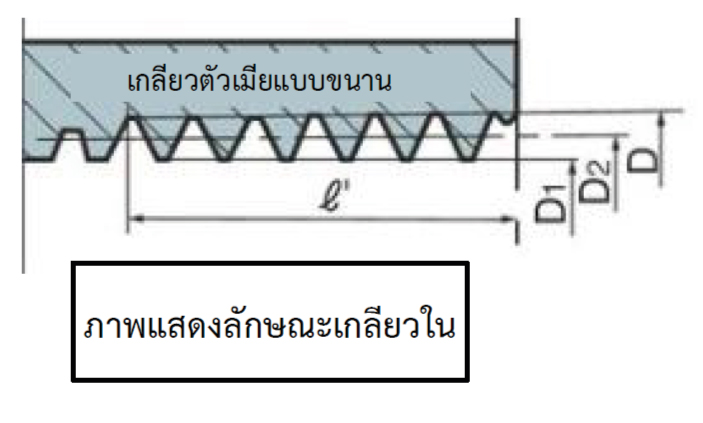

เพื่อเป็นข้อมูลอ้างอิง ขนาดมาตรฐานของเกลียวใน PS1/2-14 และ Rp1/2-14 ได้แสดงไว้ในตารางด้านล่าง ซึ่งจะเห็นได้ว่าทั้งสองแบบมี ขนาดและค่ามาตรฐานเหมือนกันทุกประการ ไม่มีความแตกต่างด้านมิติของเกลียวแต่อย่างใด.

Unit : mm

รายการ JIS เดิม PS 1/2-14 JIS ปัจจุบัน Rp 1/2-14
เส้นผ่านศูนย์กลางอ้างอิง ค่าความคลาดเคลื่อน เส้นผ่านศูนย์กลางอ้างอิง ค่าความคลาดเคลื่อน
D เส้นผ่านศูนย์กลางใหญ่ 20.955 ±0.142 20.955 ±0.142
D2 เส้นผ่านศูนย์กลางพิทช์ 19.793 19.793
D1 เส้นผ่านศูนย์กลางเล็ก 18.631 18.631









ต๊าปเกลียวท่อแบบขนานของ YAMAWA ทั้ง PS Tap และ Rp Tap มีความแตกต่างกันในด้าน ความยาวรวมของต๊าป และความยาวส่วนเกลียว
อย่างไรก็ตาม ต๊าปทั้งสองรุ่นมี ระดับความแม่นยำเท่ากัน คือ ระดับ II (เกรด2)

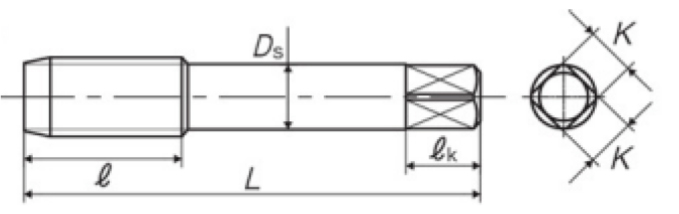

เพื่อเป็นข้อมูลอ้างอิง โปรดดูการเปรียบเทียบ รูปทรงต๊าป ขนาดมิติ และระดับความแม่นยำของต๊าปขนาด 1/2-14 ในตารางด้านล่าง





Unit : mm

สินค้า ขนาดเกลียว ความยาวรวม
(L)		 ความยาว ส่วนเกลียว
(ℓ)		 เส้นผ่านศูนย์กลางก้าน
(Ds)		 ความกว้างสี่เหลี่ยม
(K)		 ความยาวสี่เหลี่ยม เส้นผ่านศูนย์กลางใหญ่ เส้นผ่านศูนย์กลางพิทช์ เส้นผ่านศูนย์กลางเล็ก
ขนาด ค่าความคลาดเคลื่อน ขนาด ค่าความคลาดเคลื่อน ขนาด ค่าความคลาดเคลื่อน
ต๊าป
มือ		 PS1/2-14 80 35 18 14 17 20.955 -0.025 19.793 -0.085 18.631 -0.025
-0.115 -0.115 -0.115
ต๊าป
มือ		 Rp1/2-14 87 26 18 14 17 20.955 -0.025 19.793 -0.085 18.631 -0.025
-0.115 -0.115 -0.115



ในบทความนี้ได้ใช้คำว่า "เกลียวในท่อแบบขนาน" เพื่อให้เข้าใจง่าย แต่ชื่อเรียกที่ถูกต้องตามมาตรฐานจริงคือ "เกลียวในขนานสำหรับเกลียวนอกท่อแบบเตเปอร์"
เกลียวในท่อแบบขนาน Rp และ PS ถูกออกแบบมาเพื่อใช้งานร่วมกับ เกลียวนอกท่อแบบเทเปอร์
ดังนั้น จึงไม่มีข้อกำหนดมาตรฐานที่ระบุให้ใช้งานร่วมกับ เกลียวนอกท่อแบบขนาน ด้วยเหตุนี้จึงไม่มีการกำหนดมาตรฐานสำหรับ เกลียวนอกท่อแบบขนานในระบบเกลียวชนิดนี้
(อย่างไรก็ตาม ในอดีตเคยมีมาตรฐานดังกล่าวอยู่ จึงยังสามารถพบเครื่องมือประเภท PS Die สำหรับทำเกลียวนอกในท้องตลาดได้จนถึงปัจจุบัน)
