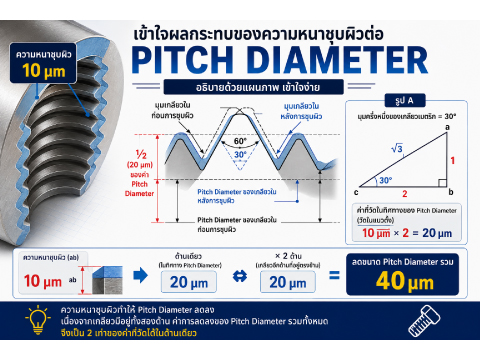

No.052 ความหนาของการชุบและต๊าปโอเวอร์ไซส์ YAMAWA
แท็ก
เครื่องมืออุตสาหกรรม เครื่องมือทำเกลียว เครื่องมือกัดแต่งโลหะ YAMAWA CUTTING TOOLS





มีคำถามเกี่ยวกับการชุบผิวหลังจากต๊าปเกลียวในด้วยต๊าปเกลียวเมตริก

ตัวอย่างเช่น หากต้องการชุบผิวบนพื้นผิวเรียบให้มีความหนา 10 μm

เมื่อทำการชุบผิวบนเกลียวใน ควรใช้ต๊าปที่มีขนาดใหญ่กว่าต๊าปมาตรฐานเท่าใด

เพื่อให้ได้ความหนาชุบเทียบเท่า 10 μm?









โดยทั่วไป เมื่อมีการชุบผิวบนเกลียวใน เส้นผ่านศูนย์กลางพิตช์ (Pitch Diameter)

ของเกลียวในจะลดลงประมาณ 4 เท่าของความหนาชุบ

ในตัวอย่างนี้:10 μm × 4 = 40 μm

ดังนั้น จึงแนะนำให้ใช้ต๊าป Oversize ที่มีค่าความเผื่อมากกว่าต๊าปมาตรฐานประมาณ: +40 μm

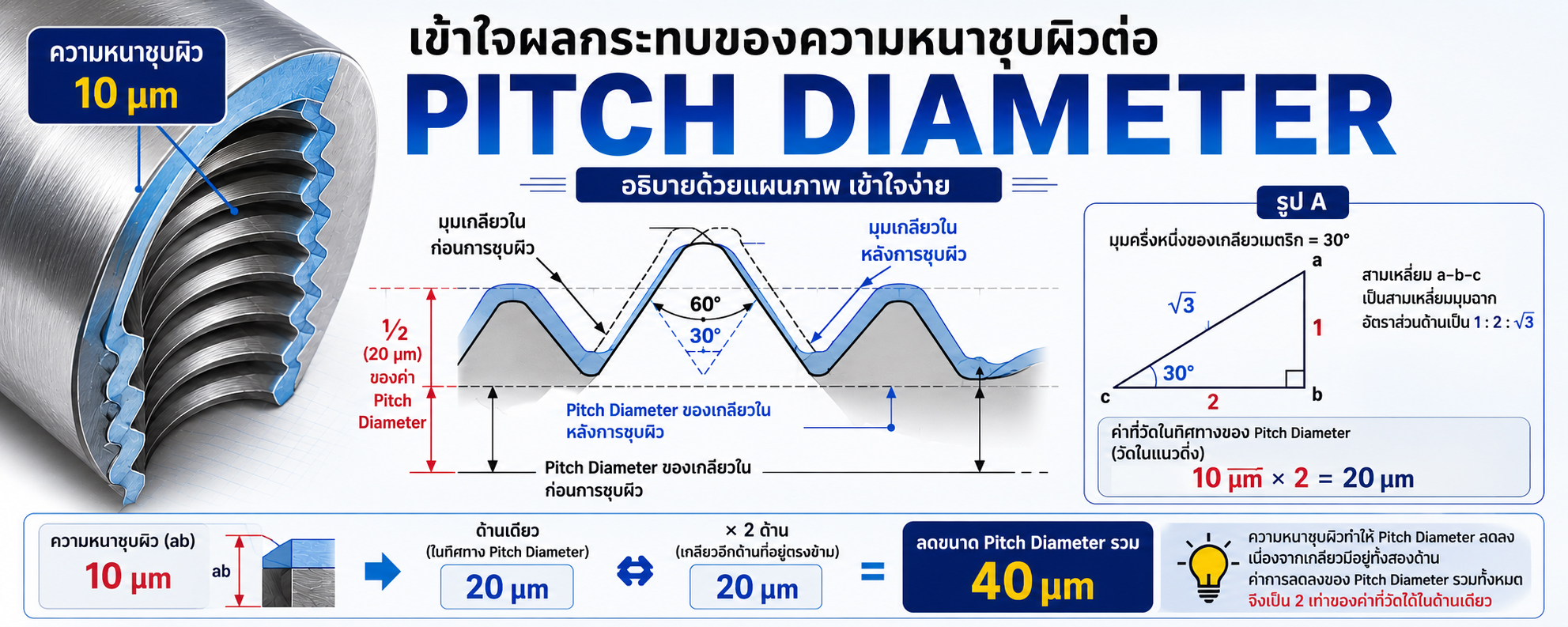

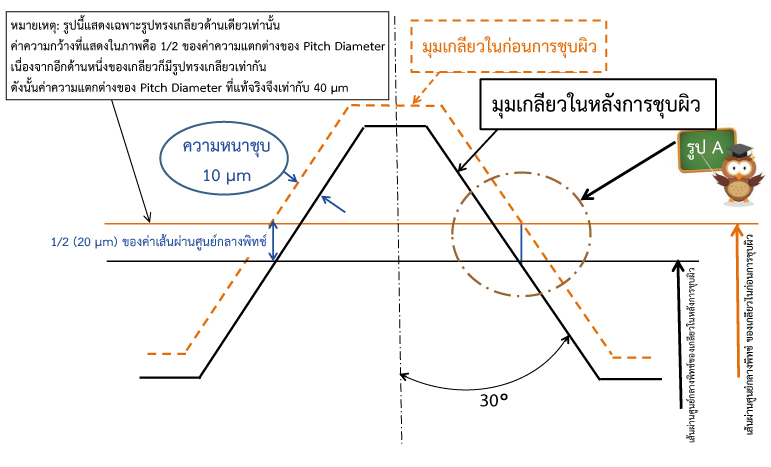

บางครั้งเรื่องนี้อาจเข้าใจได้ยาก ดังนั้นโปรดดูความสัมพันธ์ระหว่างความหนาของการชุบและเส้นผ่านศูนย์กลางพิตช์ของเกลียวใน ตามรูปด้านล่าง

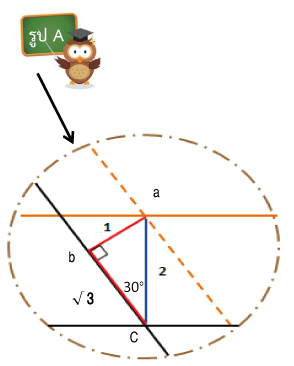

มุมครึ่งหนึ่งของเกลียวเมตริกมีค่า 30°ดังนั้น รูปสามเหลี่ยม a-b-c จึงเป็นสามเหลี่ยมมุมฉาก
ที่มีอัตราส่วนด้านเป็น 1 : 2 : √3 ดังแสดงในรูป A
ดังนั้น เมื่อความหนาของการชุบที่ตำแหน่ง ab เท่ากับ 10 μm
ค่าที่วัดในทิศทางของเส้นผ่านศูนย์กลางพิทช์ จะเป็น:
10 μm × 2 = 20 μm
และเนื่องจากค่า 20 μm นี้เป็นค่าของเกลียวเพียงด้านเดียว
เมื่อรวมอีกด้านของเกลียวที่อยู่ตรงข้ามกัน จะได้ค่ารวมเท่ากับ:
20 μm × 2 = 40 μm
เพราะเกลียวมีอยู่ทั้งสองด้านของรูปทรงเกลียว
