ทราบว่าต๊าปเกลียวท่อแบบขนานมีทั้ง Rp (PS) และ G (PF)
แต่รบกวนอธิบายความแตกต่างและวิธีเลือกใช้งานที่เหมาะสมได้หรือไม่?







ทั้งสองเป็นต๊าปสำหรับเกลียวท่อแบบขนานที่มีขนาดและจำนวนเกลียวเท่ากันแต่มี “วัตถุประสงค์การใช้งานต่างกัน”
• หากต้องการ ความแน่นของของไหล เช่น ป้องกันน้ำหรือก๊าซรั่ว ใช้ Rp (PS)
• หากเน้น การยึดจับทางกล (Mechanical connection) ใช้ G (PF)
รายละเอียดเพิ่มเติมสามารถดูได้ในคำอธิบายด้านล่าง

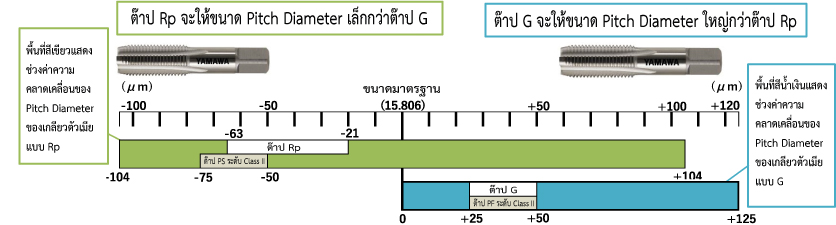

การเปรียบเทียบค่าความคลาดเคลื่อนของ Pitch Diameter ระหว่าง Rp และ G ขนาด 3/8

เกลียว Rp (PS) คืออะไร?

เกลียว Rp (PS) ใช้สำหรับการเชื่อมต่อที่ต้องการ
ป้องกันการรั่วของของไหล
ตัวอย่างการใช้งาน ได้แก่ ข้อต่อท่อ เช่น ท่อน้ำ และท่อก๊าซ

เกลียว G (PF) คืออะไร?

เกลียว G (PF) ใช้สำหรับการยึดประกอบทางกล
ตัวอย่างการใช้งาน เช่น ฝาปิดท่อเพื่อความสวยงาม เป็นต้น
หากต้องการความแน่นไม่รั่ว จำเป็นต้องใช้ซีล หรือปะเก็นร่วมด้วย



การจับคู่เกลียวที่ถูกต้องคือ:
• เกลียวตัวผู้ R (PT) กับ เกลียวตัวเมีย Rp (PS)
• เกลียวตัวผู้ G (PF) กับ เกลียวตัวเมีย G (PF)
นอกจากนี้ เกลียวตัวเมีย Rp (PS) และ G (PF) ไม่ได้ต่างกันแค่ค่า Pitch Diameter เท่านั้น แต่ยังต่างกันที่ ขนาดรูใน (Minor Diameter / ขนาดรูเจาะนำ) ด้วย
หากในแบบระบุเป็น Rp (PS) แต่ใช้ ต๊าป G (PF) หรือใช้ขนาดรูเจาะแบบ G
อาจทำให้เกิด การรั่วของของไหล ที่จุดเกลียวได้ จึงต้องระมัดระวังอย่างมาก
โปรดอ้างอิงตารางขนาดรูเจาะของ Rp และ G ที่แสดงด้านล่าง



ตารางขนาดรูเจาะนำสำหรับเกลียวท่อ Rp (PS)

unit: mm

ขนาด เส้นผ่านศูนย์กลางด้านในของเกลียวตัวเมีย (D1) ขนาดดอกสว่าน
(ค่าอ้างอิง)
MAX. MIN.
Rp　1/16-28 6.632 6.490 6.5
Rp　1/ 8-28 8.637 8.495 8.5
Rp　1/ 4-19 11.549 11.341 11.3
Rp　3/ 8-19 15.054 14.846 14.8
Rp　1/ 2-14 18.773 18.489 18.5
Rp　3/ 4-14 24.259 23.975 24.0
Rp 　　1-11 30.472 30.110 30.1



ตารางขนาดรูเจาะนำสำหรับเกลียวท่อ G (PF)

unit: mm

ขนาด เส้นผ่านศูนย์กลางด้านในของเกลียวตัวเมีย (D1) ขนาดดอกสว่าน
(ค่าอ้างอิง)
MAX. MIN.
G　1/16-28 6.843 6.561 6.7
G　1/ 8-28 8.848 8.566 8.7
G　1/ 4-19 11.890 11.445 11.7
G　3/ 8-19 15.395 14.95 15.2
G　1/ 2-14 19.172 18.631 19.0
G　3/ 4-14 24.658 24.117 24.5
G 　　1-11 30.931 30.291 30.8
