ในการทำเกลียวนอก PT ได้ยินมาว่า โซลิดดาย ให้ผลลัพธ์ดีกว่า ดาย แบบทั่วไป

แต่เมื่อทดลองนำ โซลิดดาย PT 1/4 สำหรับเกลียวท่อ ซึ่งมีเส้นผ่านศูนย์กลางภายนอก 38 mm

ไปใส่กับ ด้ามจับดายมาตรฐานขนาด 38 mm ที่ใช้กับเกลียวเมตริก กลับไม่สามารถใช้งานได้

ดูเหมือนว่าตำแหน่งรูสำหรับขันยึด ดาย เข้ากับ ด้ามจับ จะต่างกัน

ผมจะสามารถใช้งาน โซลิดดาย PT สำหรับเกลียวท่อกับ ด้ามจับมาตรฐานได้อย่างไร?

แม้ว่าจะมีเส้นผ่านศูนย์กลางภายนอก (O.D.) เท่ากัน แต่โซลิดดาย PT สำหรับเกลียวท่อมาตรฐาน JIS

จะมีตำแหน่งรูยึดสกรูแตกต่างจาก ดาย มาตรฐานสำหรับเกลียวเมตริก

ดังนั้น โซลิดดาย ของ YAMAWA รุ่นเดิมจึงไม่สามารถใช้ร่วมกับ ด้ามจับดายมาตรฐาน ได้

อย่างไรก็ตาม YAMAWA ได้พัฒนา

“โซลิดดาย รุ่น D สำหรับเกลียวท่อ”

ซึ่งออกแบบให้มีตำแหน่ง รูยึดสกรู เหมือนกับ ดาย มาตรฐาน

จึงสามารถติดตั้งและขันยึดกับ ร่วมกับ ด้ามจับดายมาตรฐานได้โดยตรง

เมื่อต้องการสั่งซื้อ กรุณาระบุว่า “โซลิดดายสำหรับเกลียวท่อ : รุ่น D”

เพื่อให้ได้รุ่นที่รองรับการใช้งานกับด้ามจับมาตรฐาน

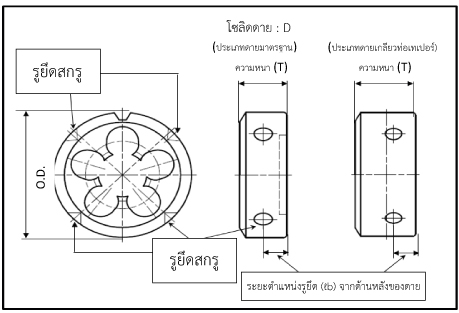

ตารางด้านล่างนี้เป็นการเปรียบเทียบตำแหน่งรูยึดระหว่าง “ดายมาตรฐาน”, “โซลิดดายสำกรับเกลียวท่อเตอเปอร์แบบเดิม” และใหม่ “โซลิดดายสำหรับเกลียวท่อเตเปอร์ : D” โดยตำแหน่งรูยึดของ โซลิดดาย สำหรับเกลียวท่อเทเปอร์แบบเดิม ส่วนใหญ่จะไม่ตรงกับ ดายมาตรฐาน แต่ตำแหน่งรูยึดของ “โซลิดดาย สำหรับเกลียวท่อเทเปอร์ : D” รุ่นใหม่ ถูกออกแบบให้ตรงกับตำแหน่งของ ดายมาตรฐาน ทั้งหมด

ตารางเปรียบเทียบความหนา และตำแหน่งรูยึดของ ดายมาตรฐาน และ ดายสำหรับเกลียวท่อ

ดายมาตรฐาน

O.D.	ความหนา (T)	ขนาดรูยึดสกรู （ℓb)
∅ 38	13	6.5
∅ 50	16	8
∅ 63	20	10
∅ 75	25	12.5

เกลียวท่อเตเปอร์ (มาตรฐาน JIS)

O.D.	ขนาด	ความหนา (T)	ขนาดรูยึดสกรู (ℓb)
∅ 38	PT1/16	13	6.5
	PT1/8
	PT1/4	18
∅ 50	PT3/8	22	8
	PT1/2
∅ 63	PT5/8	24	10
	PT3/4
∅ 75	PT7/8	30	12.5
	PT1'
	PT1' 1/4
	PT1' 1/2

โซลิดดาย สำหรับเกลียวท่อ : D

O.D.	ขนาด	ความหนา (T)	ขนาดรูยึดสกรู (ℓb)
∅ 38	PT1/16	13	5.5
	PT1/8	13	5.5
	PT1/4	16	8
∅50	PT3/8	18	9
∅50	PT1/2	22	11
∅63	PT5/8	22	11
∅63	PT3/4	24	12
∅75	PT7/8	25	12.5
	PT1'	28	14
	PT1' 1/4	30	15
	PT1' 1/2	20	15
