เครื่องวัดความกลมแบบกะทัดรัด รุ่น ROUNDTEST RA-10

การตรวจสอบค่าความคลาดเคลื่อนทางเรขาคณิต รวมถึงค่าความกลม ถือเป็นสิ่งจำเป็นอย่างยิ่งในยุคปัจจุบันที่ให้ความสำคัญกับคุณภาพ

เครื่องวัดความกลมที่มีขีดความสามารถในการตรวจสอบผลิตภัณฑ์ให้เป็นไปตามมาตรฐาน ISO, JIS และมาตรฐานอื่นๆ ถือเป็นสิ่งจำเป็นสำหรับระบบควบคุมคุณภาพที่มุ่งเน้นการสร้างหลักประกันด้านคุณภาพในระดับสูง การให้ความสำคัญกับคุณภาพการผลิตและการส่งมอบสินค้าที่มีคุณภาพดียิ่งขึ้นจะช่วยเสริมสร้างภาพลักษณ์ที่ดีขององค์กรในสายตาของผู้บริโภค

การตรวจสอบความกลมโดยใช้เครื่องมือวัดพื้นฐานมีข้อเสียดังต่อไปนี้

ไม่สามารถทำการวัดด้วยวิธีรัศมี (radius method) ที่เป็นไปตามมาตรฐาน ซึ่งจำเป็นต้องใช้แกนอ้างอิงได้
ไม่สามารถตรวจสอบผลการวัดให้ได้ความแม่นยำตามที่ระบุไว้ในแบบสั่งงานได้
ไม่สามารถบันทึกข้อมูลรูปทรง (profile) ได้

การวัดเส้นผ่านศูนย์กลางด้วยไมโครมิเตอร์ไม่สามารถตรวจพบความผิดปกติของรูปทรงที่มีจำนวนสัน (lobing) เป็นเลขคี่ได้ และยังมีความละเอียดในการวัดที่จำกัด

วิธีวัดแบบสามจุดโดยใช้อินดิเคเตอร์และ V-block ให้ความละเอียดในการวัดที่ดีกว่า แต่ไม่มีความไวต่อลักษณะความผิดปกติแบบ Lobing ที่พบได้ทั่วไป

เมื่อมีการนำเครื่องมือวัดความกลมมาใช้ในกระบวนการควบคุมคุณภาพ

การลดจำนวนชิ้นส่วนที่ไม่เป็นไปตามข้อกำหนดจะส่งผลให้ต้นทุนการผลิตโดยรวมลดลง
คุณภาพของผลิตภัณฑ์จะดีขึ้น และระยะเวลาในการนำผลิตภัณฑ์ใหม่เข้าสู่ตลาดจะลดลง
ภาพลักษณ์ขององค์กรจะได้รับการยกระดับให้ดียิ่งขึ้น

นิยามของความกลม

ความกลมของโปรไฟล์หรือเส้นขอบ (C) คือผลต่างของรัศมี (f) ของวงกลมร่วมศูนย์กลางสองวงที่ล้อมรอบ C ไว้ โดยที่ระยะห่างระหว่างวงกลมทั้งสอง มีค่าน้อยที่สุด และระบุค่าเป็น ‘ความกลม xx mm’ หรือ ‘ความกลม xx μm’

การวัดความกลมที่มีความแม่นยำสูง

ใช้งานง่าย เหมาะสำหรับผู้เริ่มต้น

การจัดวางปุ่มกดมีขนาดใหญ่และเรียบง่าย ทำให้มองเห็นและทำความเข้าใจได้ง่าย
ฟังก์ชันเรียกคืนการตั้งค่าแบบ One-shot: สามารถบันทึกค่าการตั้งค่าที่ซับซ้อนไว้ล่วงหน้า และเรียกใช้งานได้ทันทีที่ต้องการด้วยการกดปุ่มเพียงครั้งเดียว
ฟังก์ชัน Zero-setting: สามารถตั้งค่าระดับของหัววัดให้เป็นศูนย์ (0) ได้ด้วยการกดปุ่มเพียงครั้งเดียว ช่วยลดภาระของผู้ใช้งานในการต้องจัดตำแหน่งหัววัดอย่างละเอียดแม่นยำ
มือจับสำหรับปรับตำแหน่งในแนวตั้ง (แกน Z) และแนวรัศมี (แกน X) ได้รับการติดตั้งไว้บนส่วนเลื่อน (slider) เพื่อให้ใช้งานได้สะดวกและมีประสิทธิภาพสูงสุด
เนื่องจากสามารถเปลี่ยนแปลงค่าการตั้งค่าได้เฉพาะในโหมดผู้ดูแลระบบ (Administrator mode) เท่านั้น จึงช่วยป้องกันไม่ให้ผู้ปฏิบัติงานเปลี่ยนค่าการตั้งค่าโดยไม่ตั้งใจได้

มีความแม่นยำสูงแม้จะเป็นเครื่องจักรระดับเริ่มต้น

แม้จะเป็นรุ่นที่มีราคาไม่สูง แต่แท่นหมุนที่ใช้แบริ่งลม (air bearings) นี้ให้ความแม่นยำในการหมุนสูงถึง (0.04+6 H/10000) μm ซึ่งถือเป็นระดับความแม่นยำที่เทียบชั้นได้กับรุ่นระดับสูง

หน้าจอ LCD ขนาดใหญ่แสดงผลการวัดและข้อมูลโปรไฟล์ที่บันทึกไว้ได้อย่างชัดเจนและดูง่าย

ปริ้นเตอร์ในตัวสามารถพิมพ์ผลการวัดและข้อมูลโปรไฟล์ที่บันทึกไว้ได้ทันทีตามต้องการ

ดีไซน์กะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้ง

ด้วยการออกแบบตัวเครื่องให้มีขนาดกะทัดรัด พร้อมรวมชุดวัด ระบบอิเล็กทรอนิกส์ และเครื่องพิมพ์ไว้ในเครื่องเดียว จึงใช้พื้นที่ในการติดตั้งเพียงเล็กน้อย

ตัวเลือกที่ช่วยเพิ่มความสะดวกในการใช้งาน

การใช้จิ๊กสำหรับจัดวางชิ้นงานที่ออกแบบมาให้พอดีกับชิ้นงานที่จะวัดโดยเฉพาะ ช่วยตัดขั้นตอนการปรับศูนย์ที่ปกติแล้วจำเป็นต้องทำก่อนเริ่มการวัดออกไป นอกจากนี้ ตัวหยุดแกน X ในแนวรัศมียังช่วยให้สามารถจัดตำแหน่งหัววัดให้ตรงกับชิ้นงานได้อย่างง่ายดาย ซึ่งช่วยลดความยุ่งยากในการปรับตำแหน่งอย่างละเอียดเมื่อต้องทำการวัดซ้ำ

ยึดชิ้นงานเข้ากับจิ๊ก

นำหัวตรวจจับไปสัมผัสกับชิ้นงาน

การใช้งานฟังก์ชันตั้งค่าศูนย์ร่วมกับตัวหยุดแกน X (อุปกรณ์เสริม) จะช่วยเพิ่มประสิทธิภาพให้สูงยิ่งขึ้นเมื่อต้องวัดชิ้นงานที่มีลักษณะเหมือนกันซ้ำๆ

กดปุ่ม [CONDITION (setup recall)] ตามความจำเป็น

หากการวัดค่าดำเนินการโดยใช้การตั้งค่าล่าสุดอยู่เสมอ ก็ไม่จำเป็นต้องเรียกคืนค่าดังกล่าว เนื่องจากเครื่องจะเริ่มต้นทำงานด้วยการตั้งค่าเดียวกับที่ใช้ก่อนการปิดเครื่องในครั้งล่าสุดเสมอ

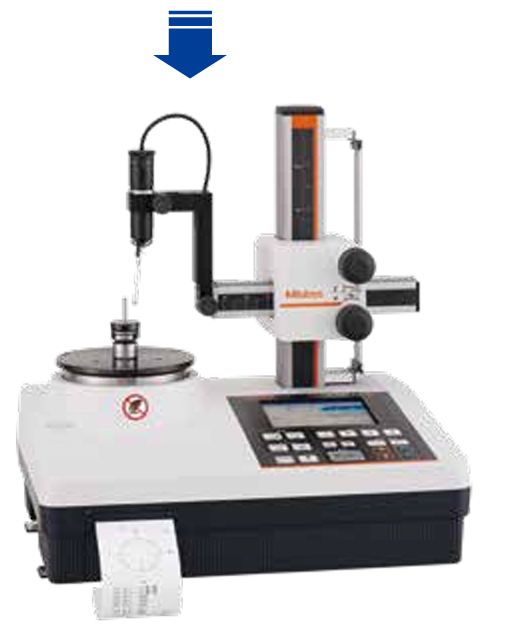

กดปุ่ม [START

ส่วนประกอบหลัก

เครื่องตรวจจับ

ช่วยให้จัดตำแหน่งชิ้นงานได้ง่ายด้วยช่วงการวัดที่กว้างถึง ±1000 μm

จิ๊กสำหรับจัดตำแหน่งชิ้นงาน (อุปกรณ์เสริม)

สามารถเลือกใช้ให้เหมาะสมกับชิ้นงานได้ดีที่สุด โดยสามารถจับยึดและปลดชิ้นงานได้ด้วยการทำงานเพียงขั้นตอนเดียว อีกทั้งยังมีความแม่นยำสูงในการจับยึดซ้ำ จึงไม่จำเป็นต้องจัดศูนย์หรือปรับระดับใหม่

แบริ่งลมความแม่นยำสูง

สามารถทำความแม่นยำสูงสุดในระดับเดียวกันได้ที่ (0.04+6H/10000) μm

เครื่องพิมพ์ในตัว

พิมพ์ผลการวัด

ดีไซน์ที่ช่วยประหยัดพื้นที่

ตัวเครื่องที่มีขนาดกะทัดรัดซึ่งรวมเอาชุดวัดค่า ระบบอิเล็กทรอนิกส์ และเครื่องพิมพ์ไว้ด้วยกันนั้น ช่วยให้การติดตั้งเครื่องทำได้โดยไม่มีปัญหา

สเกล ABS แกน Z (อุปกรณ์เสริม)

เมื่อติดตั้งสเกล ABS การกำหนดตำแหน่งในแนวแกน Z (แนวตั้ง) จะมีความแม่นยำสูงขึ้น

สไลเดอร์

มาพร้อมกับปุ่มควบคุมแบบปรับด้วยมือที่ติดตั้งไว้ด้วยกัน เพื่อความสะดวกในการปรับตำแหน่งหัววัด (stylus) ในแนวแกน X และ Z

จอ LCD ขนาดใหญ่

แสดงผลการวัดและโปรไฟล์ที่บันทึกไว้อย่างชัดเจน

แผงควบคุมที่ใช้งานง่าย

สิ่งสำคัญที่จะช่วยให้เราสามารถนำเสนอเรื่องราวที่เราสามารถพบเห็นได้ในที่นี้

แบริ่งลมความแม่นยำสูงช่วยให้สามารถวัดค่าได้อย่างแม่นยำสูง

สามารถส่งผลการวัดไปยังเครื่องพิมพ์ในตัว หรือส่งออกข้อมูลเพื่อนำไปประมวลผลและจัดเก็บภายนอกได้

เสถียรภาพของแกนหมุนถือเป็นคุณลักษณะที่สำคัญที่สุดของเครื่องวัดความกลม เนื่องจากแกนหมุนนี้ทำหน้าที่เป็นจุดอ้างอิงสำหรับการวัดการเบี่ยงเบนของหัววัด (stylus) ในการวิเคราะห์ทุกรูปแบบ ด้วยเหตุนี้ รุ่น RA-10 จึงได้รับการติดตั้งแบริ่งลม (air bearings) ที่ออกแบบมาเป็นพิเศษเพื่อมอบความแม่นยำในการหมุนระดับสูง ซึ่งช่วยรับประกันความเที่ยงตรงในการวัด ตลับลูกปืนชนิดนี้ทำงานโดยไม่มีการสัมผัสกันทางกายภาพ จึงไม่เกิดการเสื่อมสภาพจากการใช้งานตามปกติ ส่งผลให้เครื่องยังคงรักษาความแม่นยำสูงไว้ได้แม้ผ่านการใช้งานมาเป็นเวลานาน

สามารถส่งผลการวัดและโปรไฟล์ที่บันทึกไว้ไปยังเครื่องพิมพ์ที่ติดตั้งมาในตัวเครื่อง หรือส่งออกข้อมูลผ่านฟังก์ชันเอาต์พุต SPC และ RS-232C หรือฟังก์ชันบันทึกข้อมูลเป็นไฟล์ข้อความลงในหน่วยความจำ USB

e output function to USB memory

แผงควบคุม

การสลับหน้าจอการวัด / หน้าจอแสดงผลลัพธ์

สลับระหว่างหน้าจอการวัดและหน้าจอแสดงผลการวิเคราะห์ได้ด้วยการกดปุ่มเพียงครั้งเดียว

การควบคุมเครื่องพิมพ์

แม้จะมีฟังก์ชันการพิมพ์อัตโนมัติ แต่ก็สามารถตั้งค่าให้พิมพ์เฉพาะผลลัพธ์ที่ต้องการได้ ซึ่งช่วยประหยัดกระดาษ

ปุ่มตั้งค่าศูนย์

เครื่องมือที่มีประสิทธิภาพสำหรับการกำหนดตำแหน่งที่เหมาะสมที่สุดของอุปกรณ์ตรวจจับ

ปุ่มตั้งค่า

โปรแกรมการสื่อสารแบบเรียบง่ายสำหรับ ROUNDTEST RA-10

Roundtest RA-10 มาพร้อมกับอินเทอร์เฟซ USB ซึ่งช่วยให้สามารถถ่ายโอนข้อมูลไปยังโปรแกรมสเปรดชีตหรือซอฟต์แวร์อื่นๆ ได้

รองรับ 16 ภาษา

ญี่ปุ่น, อังกฤษ, เยอรมัน, ฝรั่งเศส, อิตาลี, สเปน, โปรตุเกส, เกาหลี, จีนตัวเต็ม, จีนตัวย่อ, เช็ก, โปแลนด์, ฮังการี, ตุรกี, สวีเดน, ดัตช์

หน้าจอ LCD ขนาดใหญ่

แสดงผลการวัดและโปรไฟล์ที่บันทึกไว้ในรูปแบบที่เข้าใจง่าย

เรียกคืนการตั้งค่า

สามารถบันทึกการตั้งค่าการวัดที่ใช้งานบ่อยไว้ล่วงหน้า เพื่อให้เรียกใช้งานได้ทันทีเพียงกดปุ่มเดียว

การกำหนดค่าการตั้งค่า

การสลับช่วงการวัด

หน้าจอแสดงผลการวัดตัวอย่าง

ตัวอย่างหน้าจอแสดงผล (ความกลม)

ฟังก์ชันที่มีประโยชน์ช่วยในการตั้งค่าก่อนการวัด		ฟังก์ชัน Limaçon ช่วยชดเชยค่าความเยื้องศูนย์
ในกรณีที่ต้องการการวัดระยะที่มีความละเอียดสูงและจำเป็นต้องมีการระบุตำแหน่งที่แม่นยำ ปุ่ม Zero Set จะช่วยให้สามารถตั้งค่าตำแหน่งของหัววัดให้อยู่ในจุดที่เหมาะสมที่สุดได้ เครื่องจะแสดงผลการวัดชิ้นงานหลังจากทำการชดเชยค่าความเยื้องศูนย์และความเอียงโดยอัตโนมัติ		ความคลาดเคลื่อนของตำแหน่งระหว่างแกนหมุนของแท่นหมุน (turntable) กับแกนของชิ้นงานที่กำลังวัดจะส่งผลให้เกิดความผิดเพี้ยนของรูปทรงที่วัดได้ (หรือที่เรียกว่า Limaçon error) และทำให้ค่าความกลมที่คำนวณได้เกิดความคลาดเคลื่อนตามมา ยิ่งค่าความเยื้องศูนย์ (eccentricity) มีมากเท่าใด ค่าความคลาดเคลื่อนของความกลมที่คำนวณได้ก็จะยิ่งสูงขึ้นเท่านั้น ทั้งนี้ เครื่องรุ่น RA-10 ช่วยให้สามารถวัดค่าได้อย่างแม่นยำด้วยฟังก์ชันแก้ไขข้อผิดพลาดแบบ Limaçon ซึ่งมีไว้เพื่อชดเชยความคลาดเคลื่อนที่เกิดจากความเยื้องศูนย์ดังกล่าว
ฟังก์ชันแก้ไขข้อมูลการวัด
ส่วนใดส่วนหนึ่งของโปรไฟล์ที่ไม่ต้องการนำมาคำนวณสามารถถูกตัดออกจากการวัดได้โดยอัตโนมัติ ดังนั้น จึงสามารถละเว้นรอยบากในโปรไฟล์ หรือลบข้อมูลที่เกิดจากรอยขีดข่วนทิ้งไปได้ในขณะที่ตรวจสอบโปรไฟล์ที่บันทึกไว้บนหน้าจอ		หมายเหตุ: 1.การแก้ไขค่าความคลาดเคลื่อนแบบ Limaçon จะมีประสิทธิภาพก็ต่อเมื่อทำการวัดชิ้นงานที่มีขนาดเส้นผ่านศูนย์กลางใหญ่กว่าขนาดของปลายหัววัด (probe tip) เท่านั้น 2. หากผลลัพธ์ที่ได้จากการใช้ฟังก์ชันแก้ไขค่าความคลาดเคลื่อนแบบ Limaçon ยังไม่เพียงพอ ให้ใช้แท่นปรับแนวชิ้นงาน (alignment table) ซึ่งเป็นอุปกรณ์เสริม (จำหน่ายแยกต่างหาก) เพื่อจัดตำแหน่งชิ้นงานให้อยู่กึ่งกลางอย่างแม่นยำ
