No.058 : ความแตกต่างระหว่าง G และ PF – ตอนที่ 1 : YAMAWA

JSR Marketing - August 03, 2026

แท็ก

เครื่องมืออุตสาหกรรม เครื่องมือทำเกลียว เครื่องมือกัดแต่งโลหะ ต๊าป YAMAWA TAP CUTTING TOOLS

เกลียวท่อขนานตัวเมีย G และ PF เหมือนกันหรือแตกต่างกัน?
แล้วควรเลือกใช้ต๊าปเกลียวท่อชนิดใดในการต๊าปเกลียว?
เนื่องจากมีทั้ง PF Tap และ G Tap จึงควรเลือกใช้แบบไหน?

โดยพื้นฐานแล้ว เกลียวท่อขนานตัวเมียแบบ G และ PF เป็นเกลียวชนิดเดียวกัน กล่าวได้ว่า G เป็นชื่อเรียก
ตามมาตรฐาน JIS ปัจจุบันที่ใช้แทน PF ซึ่งเป็นชื่อเรียกตามมาตรฐานเดิมสำหรับต๊าปเกลียวท่อขนานของ
YAMAWA รุ่น PF Tap และ G Tap แม้ว่าจะมี ความยาวรวม และความยาวส่วนเกลียว แตกต่างกัน
แต่ทั้งสองรุ่นมีระดับความแม่นยำของเกลียว (Class II / Grade 2) เท่ากัน จึงสามารถใช้ต๊าปเกลียวตัวเมีย
แบบ PF และ G ได้เหมือนกัน และใช้ทดแทนกันได้.
*สำหรับความสัมพันธ์ระหว่างเกลียวนอกและดาย โปรดดู Tips No.059 เรื่อง "ความแตกต่างระหว่าง G และ PF – ตอนที่ 2"

คำอธิบาย

PF เป็นสัญลักษณ์กำหนดขนาดของ เกลียวท่อขนานตัวเมีย ตามมาตรฐาน JIS เดิมในมาตรฐาน JIS ปัจจุบันได้เปลี่ยนมาใช้สัญลักษณ์ G แทน อย่างไรก็ตาม เกลียวตัวเมีย PF เกรด B ที่เคยมีอยู่ในมาตรฐานเดิมไม่ได้ถูกรวมอยู่ในมาตรฐาน G อีกต่อไปเพื่อประกอบความเข้าใจ

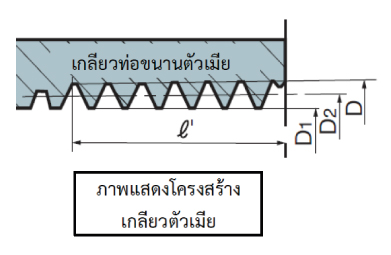

ตารางด้านล่างแสดงขนาดมาตรฐานของเกลียวตัวเมีย PF 1/2-14 และ G 1/2-14 ซึ่งจะเห็นได้ว่าทั้งสองมีค่ามาตรฐานของขนาดเกลียวเหมือนกันทุกประการ

ในอุตสาหกรรมปัจจุบัน การกำหนดและตรวจสอบระดับความแม่นยำของเกลียวท่อขนานตัวเมีย
โดยทั่วไปจะใช้ PF เกรด A หรือ G (ตามมาตรฐาน JIS ปัจจุบัน)
ส่วน PF เกรด B แทบไม่มีการใช้งานในปัจจุบันแล้ว

รายการ ขนาดเกลียว	JIS เดิม PF 1/2-14 (Grade A)		JIS ปัจจุบัน G 1/2-14
	เส้นผ่านศูนย์กลางมาตรฐาน	ค่าความคลาดเคลื่อน	เส้นผ่านศูนย์กลางมาตรฐาน	ค่าความคลาดเคลื่อน
เส้นผ่านศูนย์กลางร่องเกลียว (D)	20.955	～	20.955	～
		0		0
เส้นผ่านศูนย์กลางพิตช์ (D2)	19.793	+0.142	19.793	+0.142
		0		0
เส้นผ่านศูนย์กลางเล็ก (D1)	18.631	+0.541	18.631	+0.541
		0		0

รายการ ขนาดเกลียว	Former JIS PF 1/2-14 (Grade A)		JIS ปัจจุบัน G 1/2-14
	เส้นผ่านศูนย์กลางมาตรฐาน	ค่าความคลาดเคลื่อน	ไม่มีมาตรฐานที่สอดคล้อง
เส้นผ่านศูนย์กลางร่องเกลียว (D)	20.955	～
		0
เส้นผ่านศูนย์กลางพิตช์ (D2)	19.793	+0.284
		0
เส้นผ่านศูนย์กลางเล็ก (D1)	18.631	+0.541
		0

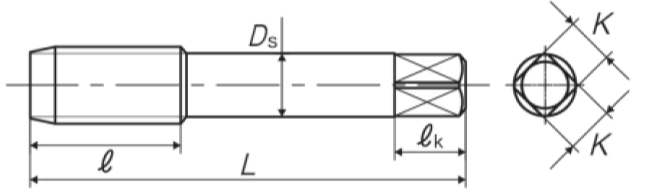

ต๊าป PF และ G ของ YAMAWA สำหรับงานต๊าปเกลียวท่อขนาน มีความยาวรวม (Overall Length) และความยาวส่วนเกลียว (Thread Length) แตกต่างกัน แต่ทั้งสองรุ่นมี ระดับความแม่นยำของเกลียวเท่ากัน คือ Class II (Grade 2) เพื่อให้เห็น ความแตกต่างได้ชัดเจน ตารางด้านล่างเปรียบเทียบ รูปร่างของดอกต๊าป และระดับความแม่นยำของเกลียวสำหรับต๊าปขนาด 1/2-14 ของทั้ง PF Tap และ G Tap
