เกลียวนอกท่อแบบขนาน G และ PF เหมือนกันหรือแตกต่างกัน?
แล้วควรเลือกใช้ ดายตัดเกลียวท่อแบบขนาน รุ่นใด?
สามารถใช้ YAMAWA Solid Die รุ่น D PF ในการตัดเกลียวทั้ง G และ PF ได้หรือไม่?









ในทางปฏิบัติ เกลียวนอกท่อแบบขนาน G และ PF ไม่มีความแตกต่างกัน
สามารถเข้าใจได้ว่า "G" เป็นชื่อเรียกใหม่ที่ใช้แทน "PF" ตามมาตรฐาน JIS ฉบับปัจจุบัน
นอกจากนี้ YAMAWA Solid Die สำหรับเกลียวท่อขนาน รุ่น D PF สามารถใช้ตัดได้ทั้ง
เกลียวนอก PF และเกลียวนอก G โดยไม่ต้องเปลี่ยนรุ่นของดาย
หมายเหตุ: สำหรับความสัมพันธ์ระหว่าง เกลียวใน (Female Thread) และ ต๊าป (Tap) โปรดดู Tips No.058 – ความแตกต่างระหว่าง G และ PF (Part 1)





คำอธิบาย

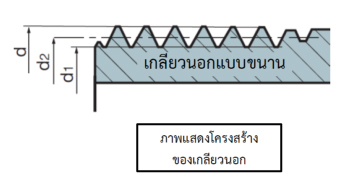

PF เป็นชื่อเรียกของ เกลียวนอกท่อแบบขนาน ตามมาตรฐาน JIS ฉบับเดิม ส่วนมาตรฐาน JIS ฉบับปัจจุบันได้เปลี่ยนมาใช้ชื่อเรียกว่า G จากการเปรียบเทียบขนาดมาตรฐานของ PF 1/2-14 และ G 1/2-14
จะเห็นได้ว่าค่ามิติ และค่าความคลาดเคลื่อนทั้งหมด เหมือนกันทุกประการ จึงสามารถถือได้ว่าเป็นเกลียวมาตรฐานเดียวกัน เพียงแต่ใช้ชื่อเรียกต่างกันตามการปรับปรุงของมาตรฐาน JIS

รายการ
ขนาดเกลียว		 มาตรฐาน JIS เดิม PF 1/2-14 (Class A) มาตรฐาน JIS ปัจจุบัน G 1/2-14 (Class A)
ขนาดเส้นผ่านศูนย์กลางมาตรฐาน ค่าความคลาดเคลื่อน ขนาดเส้นผ่านศูนย์กลางมาตรฐาน ค่าความคลาดเคลื่อน
เส้นผ่านศูนย์กลางร่องเกลียว
(D)		 20.955 0 20.955 ～
-0.284 -0.284
เส้นผ่านศูนย์กลางพิตช์
(D2)		 19.793 0 19.793 0
-0.142 -0.142
เส้นผ่านศูนย์กลางโคนเกลียว
(D1)		 18.631 0 18.631 0
～ ～

รายการ
ขนาดเกลียว		 มาตรฐาน JIS เดิม PF 1/2-14 (Class B) มาตรฐาน JIS ปัจจุบัน G 1/2-14 (Class B)
ขนาดเส้นผ่านศูนย์กลางมาตรฐาน ค่าความคลาดเคลื่อน ขนาดเส้นผ่านศูนย์กลางมาตรฐาน ค่าความคลาดเคลื่อน
เส้นผ่านศูนย์กลางร่องเกลียว
(D)		 20.955 0 20.955 0
-0.284 -0.284
เส้นผ่านศูนย์กลางพิตช์
(D2)		 19.793 0 19.793 0
-0.284 -0.284
เส้นผ่านศูนย์กลางโคนเกลียว
(D1)		 18.631 0 18.631 0
～ ～





แม้ว่า YAMAWA Solid Die สำหรับเกลียวท่อแบบขนาน (D PF) จะระบุชื่อรุ่นเป็น "PF" แต่สามารถใช้ตัดเกลียวนอกได้ทั้ง PF (Parallel Pipe External Thread) และ G (Parallel Pipe External Thread) จึงสามารถใช้ดายรุ่นเดียวกันสำหรับ งานตัดเกลียวทั้ง PF และ G ได้ โดยไม่จำเป็นต้องเปลี่ยนเครื่องมือ

ข้อแนะนำเพิ่มเติม

เกลียวนอกท่อแบบขนาน PF และ G จะต้องใช้งานร่วมกับ เกลียวในท่อแบบขนาน PF หรือ G เท่านั้น ไม่สามารถนำไปประกอบร่วมกับ

• PT หรือ Rc (เกลียวในท่อแบบเรียว)

• PS หรือ Rp (เกลียวในแบบขนานสำหรับเกลียวท่อแบบเรียว) ได้

เนื่องจากเกลียวแต่ละประเภทได้รับการออกแบบสำหรับ วัตถุประสงค์การใช้งานที่แตกต่างกัน และเป็นคนละมาตรฐาน

จึงไม่สามารถประกอบให้เกิดการสวมประกบ (Thread Engagement) ที่ถูกต้องได้

สรุป: แม้เกลียวท่อจะมีชื่อเรียกคล้ายกัน แต่การเลือกใช้เกลียวให้ตรงตามมาตรฐานเป็นสิ่งสำคัญ เพื่อให้การประกอบมีความถูกต้องและปลอดภัย
