ครั้งนี้ผมได้รับงานผลิตชิ้นงานจากแบบซึ่งในแบบระบุสัญลักษณ์เกลียวว่า "25W14"
|
เกลียวนี้เรียกว่า เกลียว Whitworth Fine (Whitworth Fine Thread)
|
 |
 |
ปัจจุบัน มาตรฐานเกลียว Whitworth Fine (JIS B 0208:1965) ได้ถูกยกเลิกแล้ว |

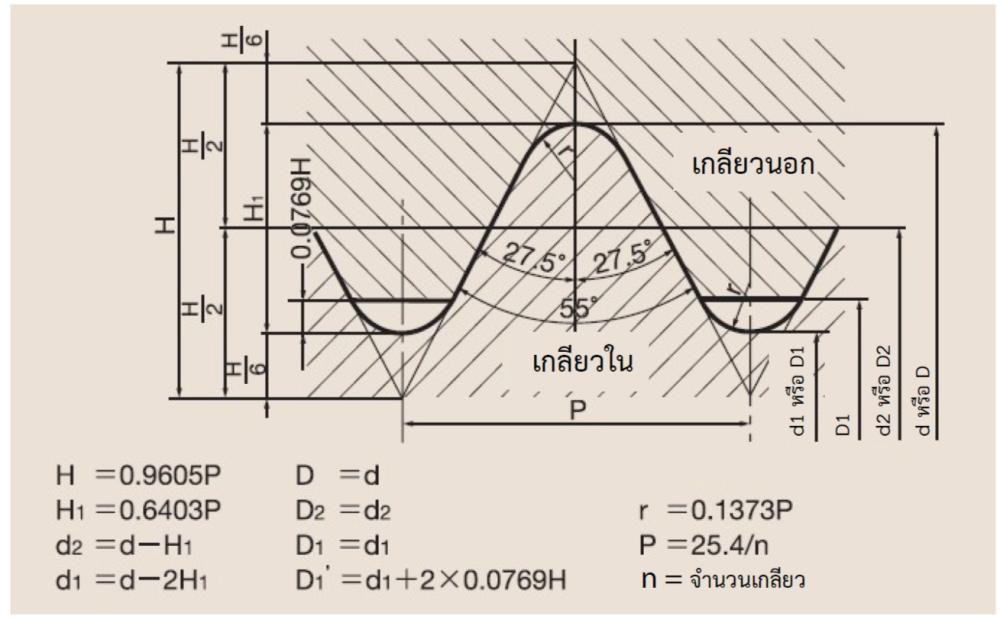

หน้าตัดมาตรฐานของเกลียว Whitworth Fine
ข้อมูลต่อไปนี้แสดงหน้าตัดมาตรฐาน ของเกลียว Whitworth Fine พร้อมทั้งขนาดที่สำคัญ
ได้แก่ ขนาดเกลียว, จำนวนเกลียวต่อนิ้ว, พิทช์ และเส้นผ่านศูนย์กลางภายใน D1′
หวังว่าข้อมูลนี้จะเป็นประโยชน์สำหรับการอ้างอิง ในการออกแบบและการผลิต
Unit:mm
| เกลียว Withworth Fine ชุดที่ 1 | เกลียว Withworth Fine ชุดที่ 2 | |||||||||
| ขนาดเกลียว | ขนาด เส้นผ่านศูนย์กลาง (D) |
จำนวนเกลียว | พิทช์ (P) | เส้นผ่านศูนย์กลาง เล็ก D1′ (ค่าอ้างอิง) |
ขนาดเกลียว | ขนาด เส้นผ่านศูนย์กลาง (D) |
จำนวนเกลียว | พิทช์ (P) | เส้นผ่านศูนย์กลาง เล็ก D1′ (ค่าอ้างอิง) |
|
| W10 x 20 | 10 | 20 | 1.270 | 8.562 | W10 x 20 | 10 | 24 | 1.058 | 8.800 | |
| W11 x 18 | 11 | 18 | 1.411 | 9.400 | W11 x 18 | 11 | 20 | 1.270 | 9.562 | |
| W12 x 18 | 12 | 18 | 1.411 | 10.400 | W12 x 18 | 12 | 20 | 1.270 | 10.562 | |
| W13 x 16 | 13 | 16 | 1.588 | 11.203 | W13 x 16 | 13 | 20 | 1.270 | 11.562 | |
| W14 x 16 | 14 | 16 | 1.588 | 12.203 | W14 x 16 | 14 | 18 | 1.411 | 12.400 | |
| W15 x 16 | 15 | 16 | 1.588 | 13.203 | W15 x 16 | 15 | 18 | 1.411 | 13.400 | |
| W16 x 14 | 16 | 14 | 1.814 | 13.944 | W16 x 14 | 16 | 18 | 1.411 | 14.400 | |
| W18 x 14 | 18 | 14 | 1.814 | 15.944 | W18 x 14 | 18 | 16 | 1.588 | 16.203 | |
| W20 x 12 | 20 | 12 | 2.117 | 17.603 | W20 x 12 | 20 | 16 | 1.588 | 18.203 | |
| W22 x 12 | 22 | 12 | 2.117 | 19.603 | W22 x 12 | 22 | 14 | 1.814 | 19.944 | |
| W25 x 10 | 25 | 10 | 2.540 | 22.123 | W25 x 10 | 25 | 14 | 1.814 | 22.944 | |
หมายเหตุ: ค่าที่แสดงในคอลัมน์ "เส้นผ่านศูนย์กลางภายใน D1′ (ค่าอ้างอิง)" เป็นค่ามิติของ D1′ ตาม รูปหน้าตัดมาตรฐาน ของเกลียว Whitworth Fine
