ได้รับแบบงานที่ระบุสัญลักษณ์ “Pg13.5” สำหรับเกลียวใน พร้อมคำขอเสนอราคาสำหรับงานทำเกลียว

นี่เป็นครั้งแรกที่พบสัญลักษณ์เกลียวชนิดนี้ Pg13.5 เป็นเกลียวประเภทใด?

และ มีต๊าปสำหรับทำเกลียวชนิดนี้จำหน่ายหรือไม่?









“Pg13.5” คือ เกลียวท่อร้อยสายไฟของเยอรมนี ตามมาตรฐาน DIN 40430

มีมุมเกลียว 80° และเป็นมาตรฐานที่มีลักษณะคล้ายกับ เกลียวท่อร้อยสายไฟเหล็กผนังบางตามมาตรฐาน JIS C 8305

YAMAWA ได้กำหนด ต๊าปมือรุ่น HT สำหรับเกลียว Pg เป็นผลิตภัณฑ์มาตรฐานสำหรับตลาดยุโรป

สามารถจัดหาได้ โดยสอบถามผ่าน ตัวแทนจำหน่ายเครื่องมือตัด

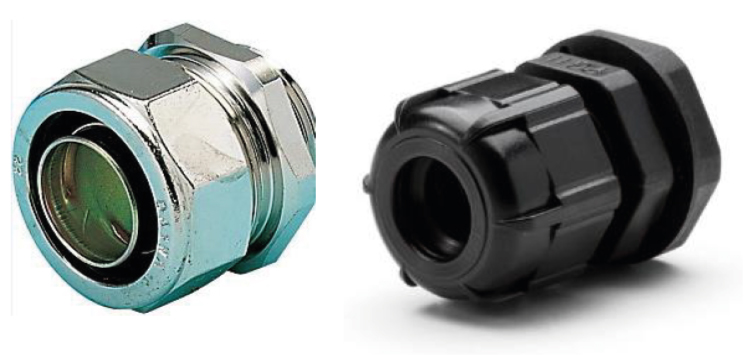

เกลียว Pg ใช้กับผลิตภัณฑ์สำหรับ ร้อยสายเคเบิล เช่น ช่องต่อท่อร้อยสายไฟ ดังที่แสดงในภาพด้านซ้าย

โดยทั่วไป “Pg13.5” เป็นขนาดที่มีการใช้งานอย่างแพร่หลาย แต่เกลียว Pg ยังมี ขนาด หลายขนาด ดังแสดงในตารางด้านล่าง

นอกจากนี้ ตารางยังระบุ ขนาดรูเจาะก่อนทำเกลียวสำหรับเกลียวใน Pg เพื่อใช้เป็นข้อมูลอ้างอิงในการทำเกลียว

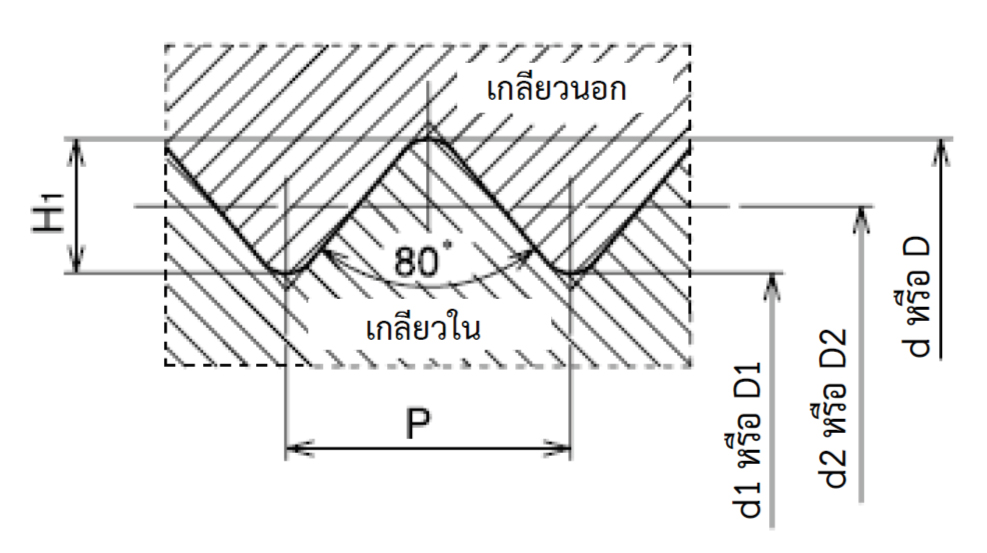

รูปทรงเกลียว Pg
เกลียวท่อร้อยสายไฟมาตรฐานเยอรมัน (DIN 40430)



ขนาดเกลียวใน Pg และขนาดรูเจาะก่อนต๊าป

Unit:mm

ขนาด จำนวน
เกลียว		 เส้นผ่านศูนย์กลางเกลียวใน ขนาดรูเจาะก่อนต๊าป
(อ้างอิง)
Max. Min.
Pg    7 20 11.43 11.28 11.39
Pg    9 18 14.01 13.86 13.97
Pg    11 18 17.41 17.26 17.37
Pg    13.5 18 19.21 19.06 19.17
Pg    16 18 21.31 21.16 21.27
Pg    21 16 27.03 26.78 26.97
Pg    29 16 35.73 35.48 35.67
Pg    36 16 45.73 45.48 45.67



โปรดดูรายละเอียดของ ต๊าปมือ “HT สำหรับเกลียว Pg” ใน ไฟล์ PDF
เนื่องจากเป็นต๊าปตาม มาตรฐาน DIN โปรดตรวจสอบรายละเอียดต่าง ๆ เช่น ขนาดเส้นผ่านศูนย์กลางก้านต๊าป ให้ถูกต้องก่อนใช้งาน



File PDF
