พบต๊าปมือที่มีสลักว่า “TRI 1/4-20” อยู่ในคลังเครื่องมือ ต๊าปนี้เป็นต๊าปสำหรับใช้งานประเภทใด?

สามารถนำไปใช้แทน ต๊าปสำหรับเกลียว Unified 1/4-20 UNC ได้หรือไม่?

ต๊าปที่มีสลักว่า “TRI 1/4-20” เป็นต๊าปเฉพาะสำหรับใช้ทำ เกลียวในบริเวณจุดติดตั้งขาตั้งกล้องของกล้องถ่ายรูป

เนื่องจากมี ความแตกต่างด้านความแม่นยำของเกลียว เมื่อเทียบกับเกลียว Unified จึง ไม่สามารถนำมาใช้แทนต๊าปสำหรับเกลียว Unified ได้

รายละเอียดเพิ่มเติม โปรดดูคำอธิบายในส่วนถัดไป

ต๊าปสำหรับทำเกลียวบริเวณจุดติดตั้งขาตั้งกล้องของกล้องถ่ายรูป “ต๊าปมือสำหรับขาตั้งกล้อง HT TRI 1/4-20” มี รูปทรงพื้นฐานของเกลียวเหมือนกับเกลียว Unified

อย่างไรก็ตาม ต๊าปชนิดนี้มีขนาด Oversize มากกว่าต๊าปสำหรับเกลียว Unified ถึง 190 μm (0.190 mm)

โปรดดูรายละเอียดจากค่า “เส้นผ่านศูนย์กลางเชิงผล” ในตารางด้านล่าง

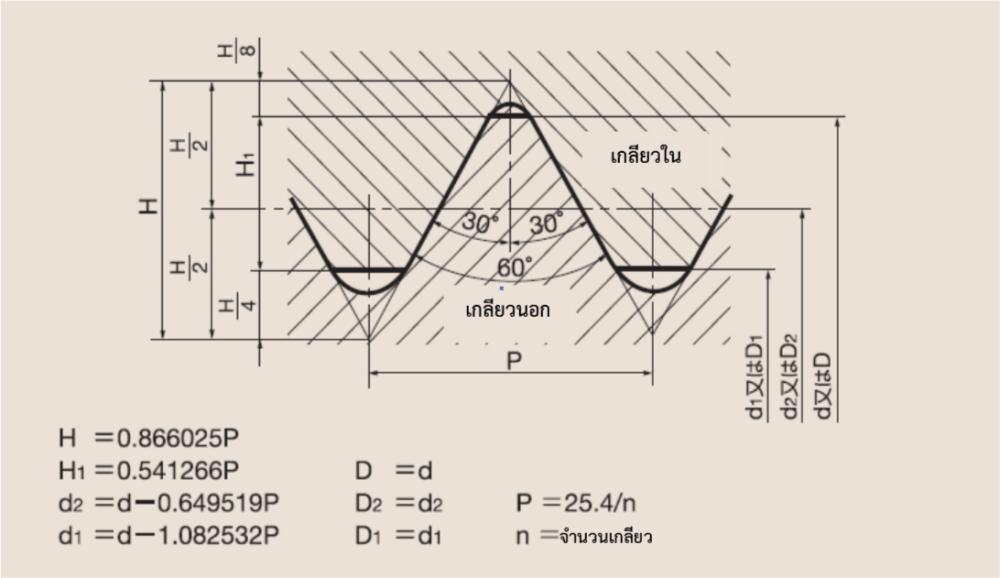

รูปทรงพื้นฐานของเกลียว

“มีคำพูดที่ว่า ‘ดูคล้ายกัน แต่จริง ๆ แล้วแตกต่างกัน’ เรื่องนี้ก็คงเป็นตัวอย่างนั้นสินะ”

ดีนะที่สอบถามเข้ามาก่อน ถ้านำไปใช้ผิดประเภท อาจทำให้ผลิตภัณฑ์เกิดปัญหาและกลายเป็นของเสียได้เลย

ค่าคลาดเคลื่อนด้านบน

（ ＋μm）

ค่าคลาดเคลื่อนด้านล่าง

（ ＋μm）

ค่าคลาดเคลื่อนด้านบน

（ ＋μm）

ค่าคลาดเคลื่อนด้านล่าง

（ ＋μm）

เพิ่มเติม เกลียวสำหรับขาตั้งกล้องไม่ได้มีเพียงขนาด 1/4-20 เท่านั้น แต่ยังมีมาตรฐาน 3/8-16 อีกด้วย

เมื่อเทียบกับเกลียวขาตั้งกล้องขนาด 1/4-20 แล้ว ขนาด 3/8-16 มีการใช้งานน้อยกว่า ดังนั้นจึงมีโอกาสเกิดปัญหาในลักษณะเดียวกันไม่บ่อยนัก อย่างไรก็ตาม ควรระมัดระวังในการเลือกใช้ต๊าปให้ถูกประเภทเช่นกัน

สำหรับการทำ เกลียวนอก สามารถดูรายละเอียดเพิ่มเติมได้ที่ YAMAWA Tips No.087: การทำเกลียวนอกสำหรับขาตั้งกล้อง
