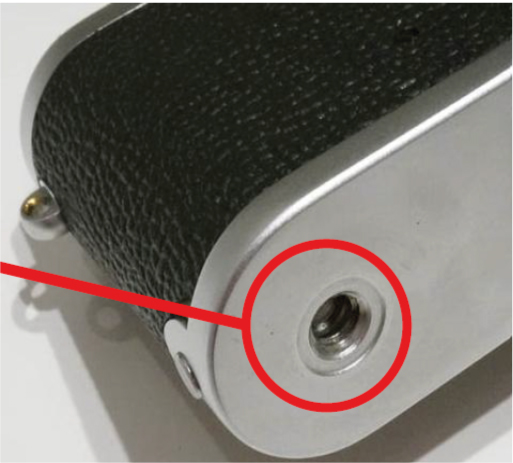

เราได้รับงานผลิตชิ้นส่วนกล้อง และในแบบงานระบุเกลียวในว่า
“เกลียวสำหรับยึดขาตั้งกล้อง 1/4-20”

เกลียวนี้เป็นเกลียวในชนิดพิเศษหรือไม่?
ควรใช้ดอกต๊าปชนิดใดในการทำเกลียวนี้?









เกลียวในนี้เป็นเกลียวตามมาตรฐาน JIS B 7103 สำหรับส่วนยึดขาตั้งกล้องของกล้องถ่ายภาพ

การทำเกลียวประเภทนี้ จำเป็นต้องใช้ ต๊าป สำหรับขาตั้งกล้อง  ซึ่งเป็น ต๊าป แบบพิเศษที่ออกแบบมาเฉพาะสำหรับมาตรฐานเกลียวนี้ ไม่ควรใช้ ต๊าป มาตรฐาน Unified Thread แทน

YAMAWA มี ต๊าปสำหรับงานนี้ 2 รุ่น ได้แก่

  • HT TRI 1/4-20 —ดอกต๊าปมือสำหรับเกลียวขาตั้งกล้อง

  • SP TRI 1/4-20 —ดอกต๊าปเกลียวสไปรัลสำหรับเกลียวขาตั้งกล้อง



HT TRI １/４－20

SP TRI １/４－20





เกลียว 1/4-20 ที่กำหนดไว้ใน “JIS B 7103 ส่วนยึดขาตั้งกล้องของกล้องถ่ายภาพ” มี รูปทรงพื้นฐานของเกลียว  เหมือนกับ เกลียว Unified แต่ ค่าพิกัดความเผื่อของขนาดแตกต่างกัน

โดยเฉพาะค่าพิกัดความเผื่อของ เส้นผ่านศูนย์กลางพิตช์มีดังนี้:

  • เกลียว Unified 2B: 5.648–5.525 mm
  • เกลียวสำหรับขาตั้งกล้อง: 5.820–5.635 mm

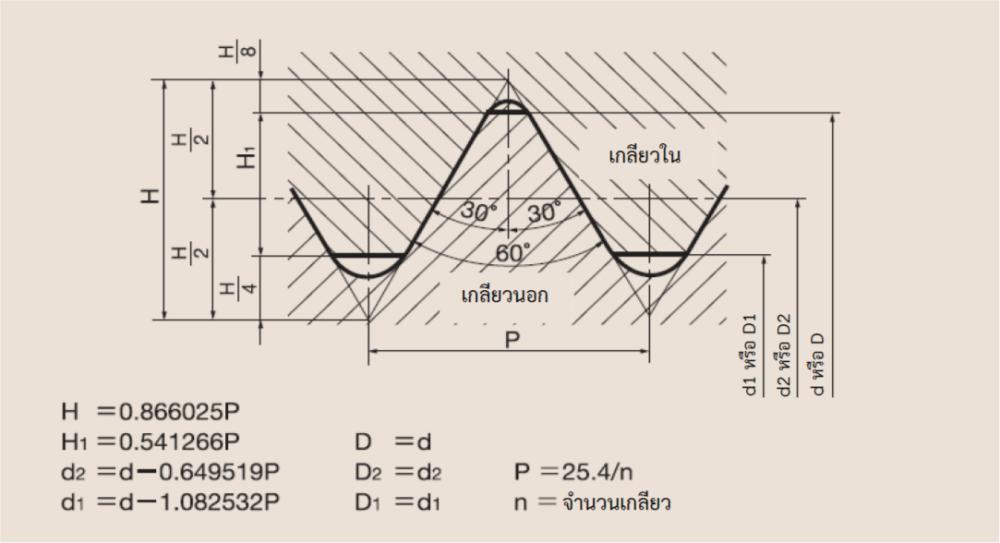

รูปแบบเกลียวมาตรฐาน







การเปรียบเทียบมาตรฐานเกลียวในระหว่างเกลียวสำหรับยึดขาตั้งกล้องและเกลียว Unified

Unit:mm

ขนาด ระยะพิตช์
（P）		   เส้นผ่านศูนย์กลางร่องเกลียว
（D)		 เส้นผ่านศูนย์กลางพิตช์
（D２）		 เส้นผ่านศูนย์กลางด้านใน
（D1）
เกลียวยึดขาตั้งกล้อง
1/4-20		 1.270 ขนาดพื้นฐาน 6.350 5.525 4.975
ค่าขีดจำกัดสูงสุด ～ 5.820 5.267
ค่าขีดจำกัดต่ำสุด 6.460 5.635 4.975
เกลียว Unified 2B　
1/4-20UNC		 1.270 ขนาดพื้นฐาน 6.350 5.524 4.976
ค่าขีดจำกัดสูงสุด ～ 5.648 5.257
ค่าขีดจำกัดต่ำสุด ～ 5.525 4.979

ในการทำเกลียวในสำหรับ ส่วนยึดขาตั้งกล้องของกล้องถ่ายภาพ ขนาดรูเจาะก่อนต๊าปที่แนะนำคือ φ5.19 mm ซึ่งเป็นขนาดเดียวกับที่ใช้สำหรับเกลียว Unified

แม้จะมีการใช้งานไม่บ่อยนัก แต่เกลียวในสำหรับส่วนยึดขาตั้งกล้องมีมาตรฐาน 1/4-20 และ 3/8-16

สำหรับการทำ เกลียวนอก สามารถดูรายละเอียดเพิ่มเติมได้จาก YAMAWA Tips “No. 087 การทำเกลียวนอกสำหรับขาตั้งกล้อง”
