YAMAWA ต๊าปร่องตรง PO M4×0.7 เกรด “P3” ได้รับข้อมูลว่าเป็น Oversize 20 μm เมื่อเทียบกับเกรดมาตรฐาน “P2”

ดังนั้น ต๊าป ทุกขนาด หากเกรด P เพิ่มขึ้น 1 ระดับ จะมีค่า Oversize เพิ่มขึ้นครั้งละ “20 μm” ใช่หรือไม่?









ต๊าปทุกขนาด ไม่ได้มีค่า Oversize เพิ่มขึ้นครั้งละ 20 μm เสมอไป

โดยจะแบ่งออกเป็น 3 ประเภท ตาม ขนาดเส้นผ่านศูนย์กลาง และ พิตช์ ได้แก่

  • Type A : เปลี่ยนแปลงครั้งละ 15 μm

  • Type B : เปลี่ยนแปลงครั้งละ 20 μm

  • Type C : เปลี่ยนแปลงครั้งละ 40 μm

รายละเอียดเพิ่มเติมสามารถดูได้จากคำอธิบายด้านล่าง

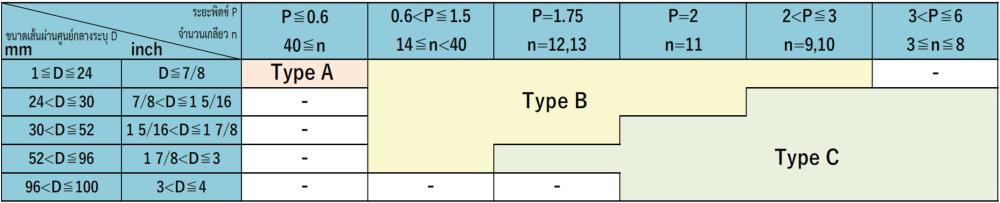

ประเภทของเกรด P จะแบ่งตาม ขนาดเส้นผ่านศูนย์กลาง และ พิตช์ ดังแสดงในตารางด้านล่าง





*เส้นสีแดงในรูปแสดงค่าขนาดพื้นฐานของเส้นผ่านศูนย์กลางใช้งาน

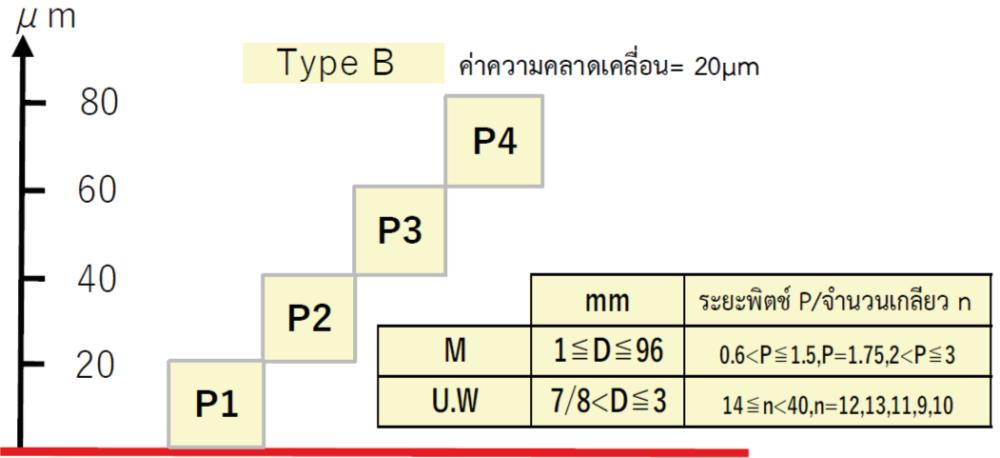

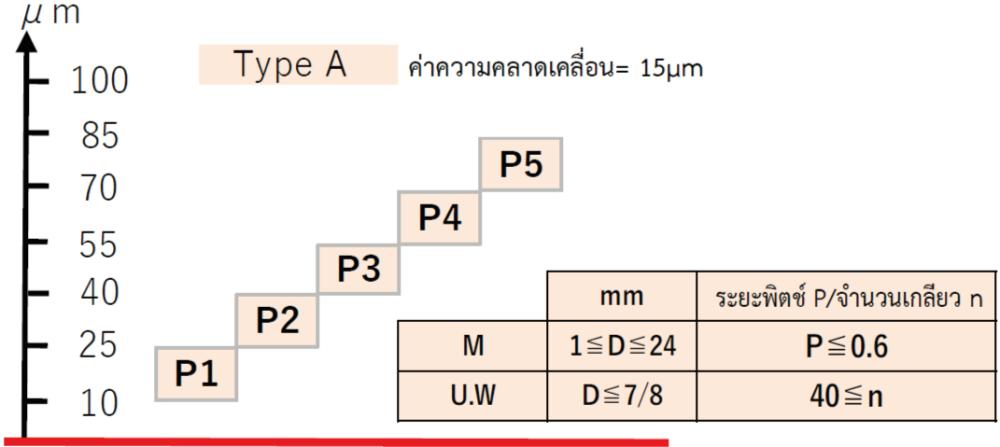

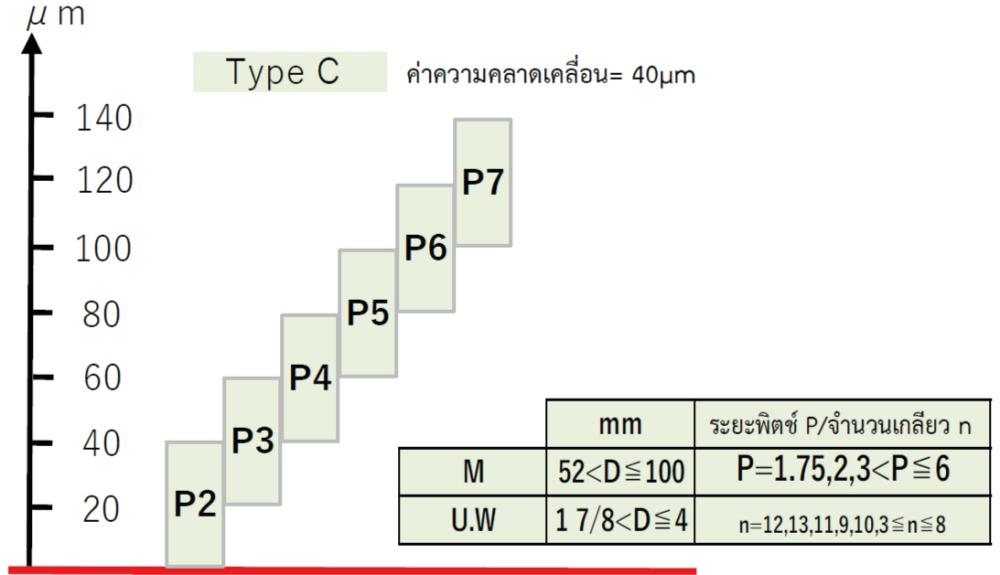

เป็นแผนภาพที่แสดง ระดับความแม่นยำของแต่ละประเภท A–C โดยระบุ ขนาดเส้นผ่านศูนย์กลางภายนอก และ พิตช์ / จำนวนเกลียว ไว้ด้วย
เพื่อความสะดวกในการใช้งาน



เพื่อเป็นข้อมูลอ้างอิง หากพิจารณาจาก ขนาดของต๊าป ที่ใช้งานจริง จะสามารถแบ่งประเภทได้ดังนี้

• ต๊าปขนาดเล็ก M3×0.5 และเล็กกว่า ส่วนใหญ่จัดอยู่ใน Type A (ค่าความคลาดเคลื่อน 15 μm)

• ต๊าปเกลียวหยาบตั้งแต่ M4×0.7 ถึง M24×3 ทั้งหมดจัดอยู่ใน Type B (ค่าความคลาดเคลื่อน 20 μm)
  อย่างไรก็ตามต๊าปที่มี พิตช์ 0.6 mm หรือน้อยกว่า เช่น M4×0.5 จะจัดอยู่ใน A Type

• ต๊าปขนาดใหญ่ เช่น M36×4 จัดอยู่ใน Type C (ค่าความคลาดเคลื่อน 40 μm)
  อย่างไรก็ตาม หากเป็น เกลียวละเอียด เช่น M36×1.5 จะจัดอยู่ใน Type B

โดยพิจารณาจาก ช่วงพิกัดความคลาดเคลื่อนของ เส้นผ่านศูนย์กลางพิตช์ของเกลียวในที่ต้องการผลิต จึงกำหนดเกรดของต๊าป จาก 3 ประเภท ได้แก่ A–C ตาม ขนาดเส้นผ่านศูนย์กลางภายนอก และ พิตช์
