ระบบการทำงานของ Spot Cooler

Spot Cooler เป็นผลิตภัณฑ์ทำความเย็นโดยใช้ระบบ คอมเพรสเซอร์ ลักษณะเดียวกันกับแอร์บ้าน โดยระบบ คอมเพรสเซอร์จะอัดน้ำยาแอร์ให้อยู่ในรูปของเหลวแรงดันสูง ทำให้เกิดความร้อนขึ้น น้ำยาแอร์ที่ร้อนขึ้นจะไหลไปยัง แผงท่อทองแดง (Condenser) และมีพัดลม พัดอากาศ เพื่อระบายความร้อนออกมาเป็นลมร้อน น้ำยาแอร์ที่เย็นตัวลงแล้วจะผ่าน Capillary Tube (ตัวลดความดัน) ก๊าซที่มีความเย็นนี้จะไหลไปตามแผงท่อทองแดง(Evaporator) ที่มีพัดลมพัดอากาศผ่านซึ่งจะพัดความเย็น ออกมาทางท่อลมเย็น ต่อจากนั้นก๊าซก็จะถูกบีบอัดกลับ เป็นของเหลวดังเดิมที่คอมเพรสเซอร์วนต่อไปเรื่อยๆ

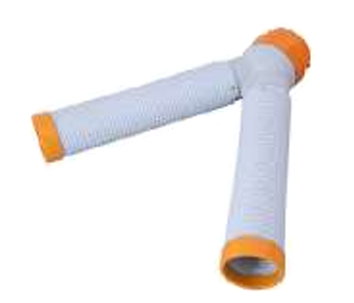

Cool Air Branch Duct for SS-28EJ-8BT

Exhaust Air

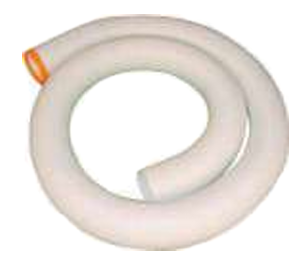

Extension Duct(4m)

Heavy Duty

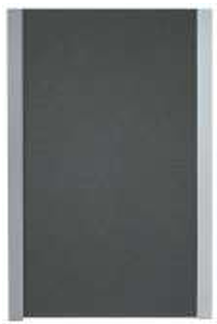

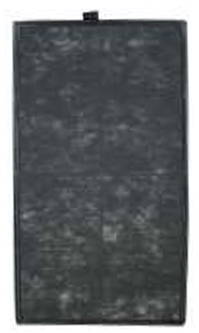

Filter

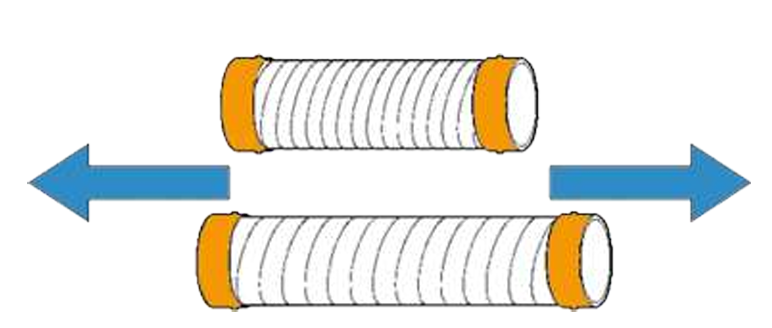

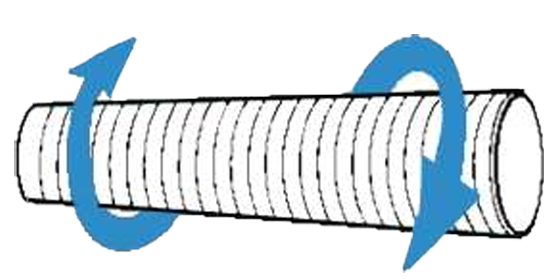

สามารถยืดหดได้ และปรับทิศทางได้อิสระ

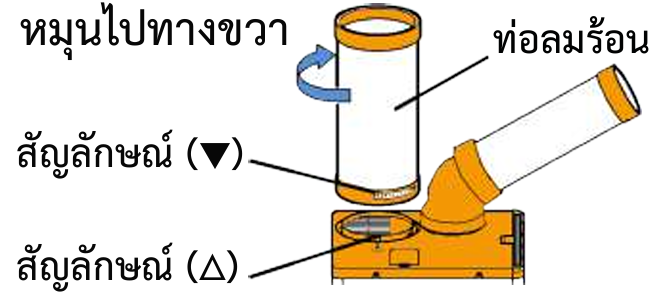

ใส่ท่อลมร้อนลงในฐานของท่อลมร้อน(สังเกตุสัญลักษณ์ (▼) ต้องตรงกับ (∆)
ที่ฐานท่อลมร้อน จากนั้นหมุนไปด้านขวาหมุนจนถึงสัญลักษณ์ (●)

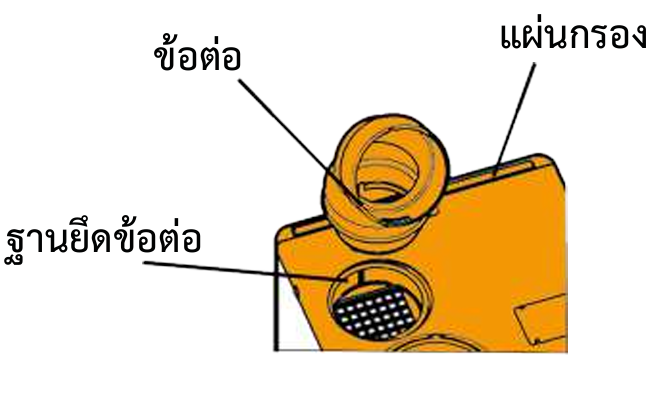

ใส่ข้อต้อเข้าไปในฐานยึดข้อต้อ โดยรอยต้อตรงกับรอยมาร์กที่ฐานยึด หลังจากนั้นหมุนไปด้านใดก็ได้

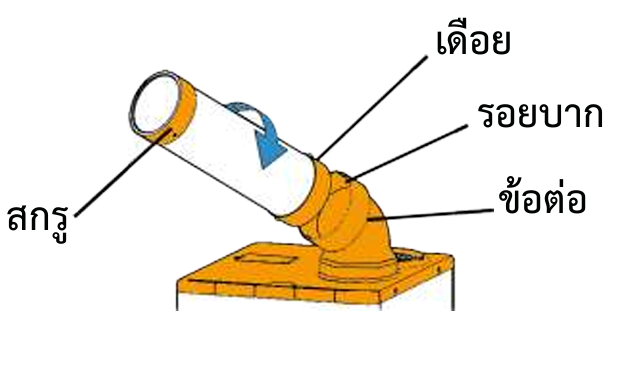

ใส่ท่อลมเย็นลงไปโดยสังเกตุเดือยพลาสติก เดือยพลาสติกจะต้องตรงกับรอยบาก ใส่ท่อเข้าไปตรงๆ แล้วหมุนไปทางขวา

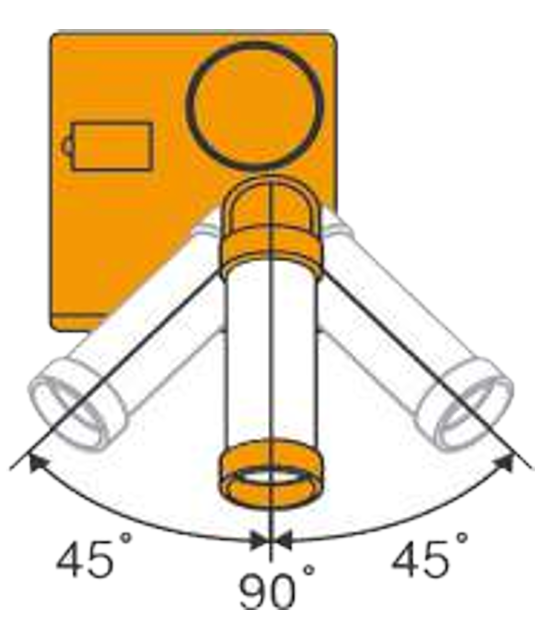

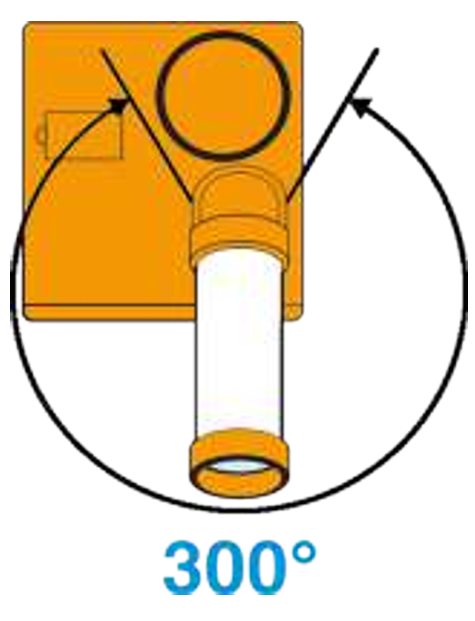

หมุนได้ 300 องศา

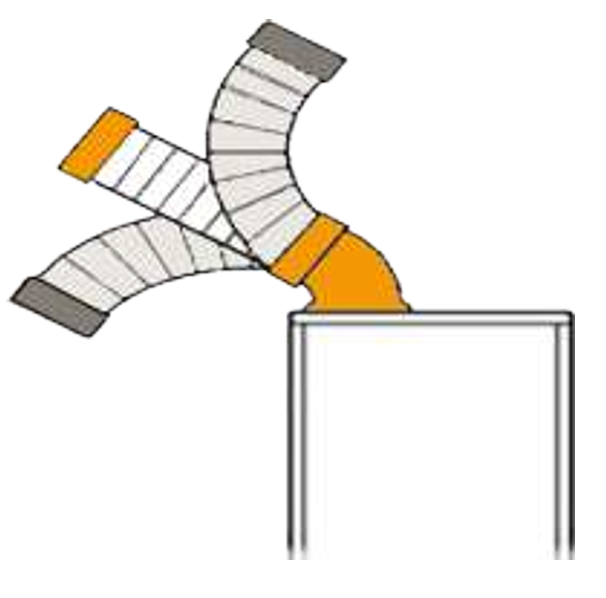

ปรับทิศทางได้อิสระ

ปรับทิศทางได้อิสระ

ระยะสวิงอัติโนมัต
